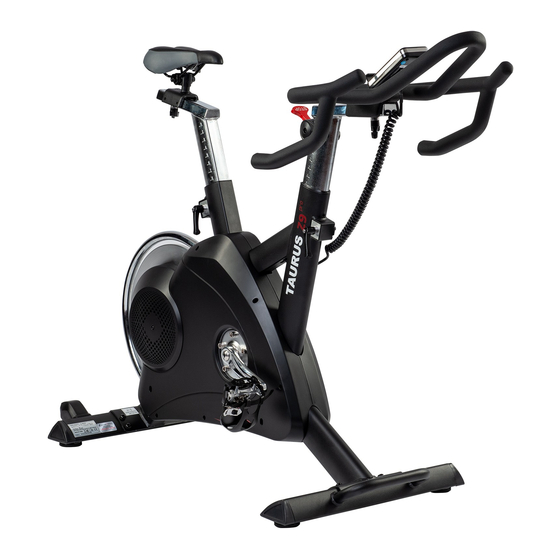

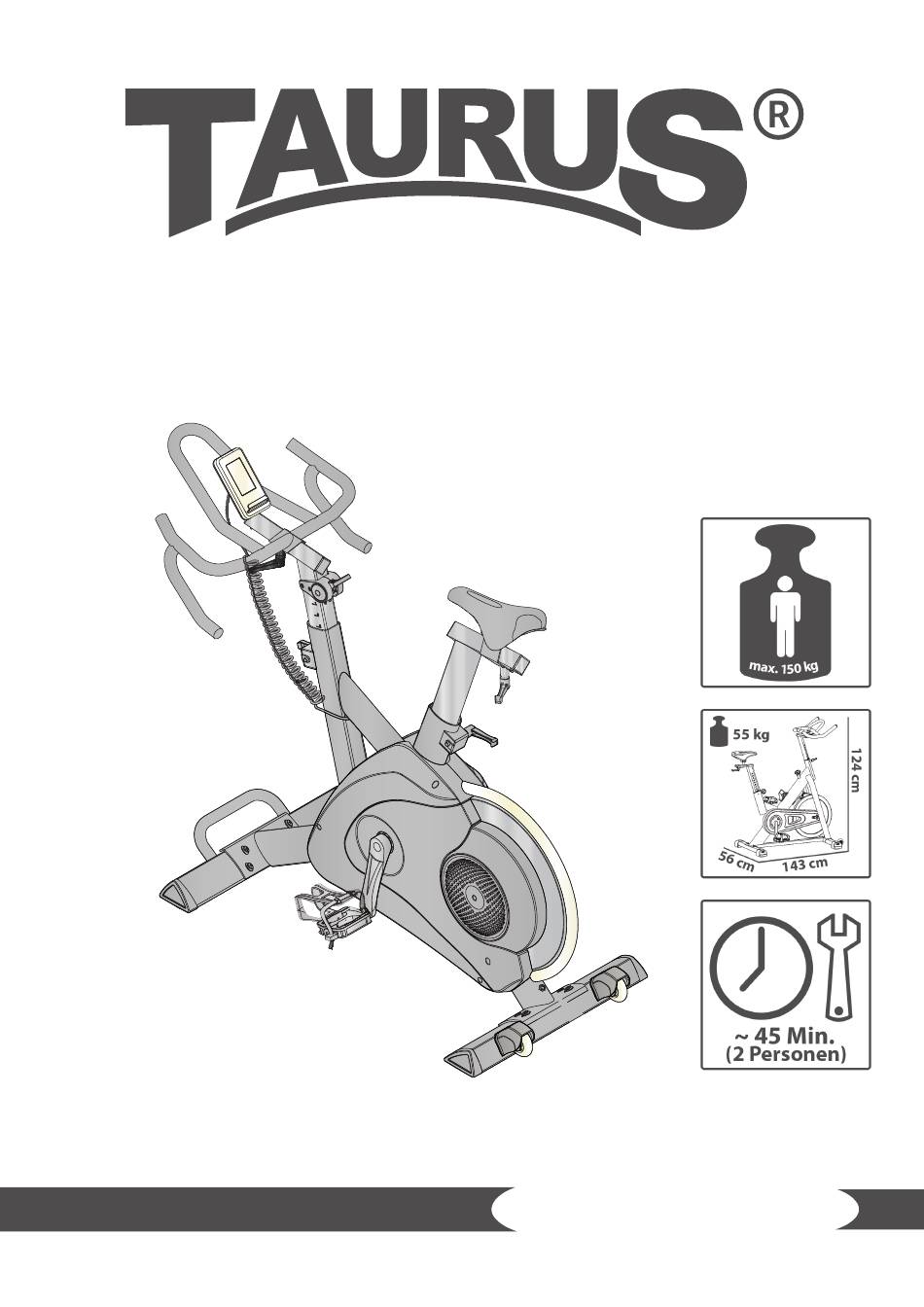

- Seite 1 Montage- und Bedienungsanleitung TFZ9PRO.01.03 Indoor Cycle Z9PRO TF-Z9PRO...
- Seite 2 Z9PRO...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau Geräteeinstellungen 2.4.1 Notbremse 2.4.2 Sattel 2.4.3 Lenker BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Einschalten und Einstellung des Gerätes Programme 3.4.1 Quick-Start Programm 3.4.2 Zielprogramm (Manual) 3.4.3 Voreingstelltes Programm - Beginner 3.4.4 Voreingstelltes Programm - Advance 3.4.5 Voreingstelltes Programm - Sporty 3.4.6 Herzfrequenzgesteuerte Programme... - Seite 4 ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT Z9PRO...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit...
- Seite 6 ⚠ GEFAHR Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! Z9PRO...
-
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LCD - Anzeige von Geschwindigkeit in km/h Trainingszeit in min Trainingsstrecke in km Trittfrequenz (Umdrehungen pro Minute) Kalorienverbrauch Herzfrequenz (bei Verwendung eines Brustgurtes) Watt Trainingsprogramme insgesamt: Quick-Start Programme: Zielprogramme: Voreingestellte Programme: Herzfrequenzgesteuerte Programme: Wattgesteuerte Programme: Recovery-Programm: Bremssystem: elektronisch verstellbare Magnetbremse Leistung:... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. Z9PRO... -
Seite 9: Elektrische Sicherheit
Elektrische Sicherheit GEFAHR ⚠ Um die Gefahr eines Stromschlags zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠... -
Seite 10: Aufstellort
(Umgebungstemperaturen zwischen 10°C und 35°C), genutzt werden. Die Nutzung im Freien oder Räumen mit hoher Luftfeuchtigkeit (über 70%) wie Schwimmbädern ist nicht zulässig. Um hochwertige Bodenbeläge (Parkett, Laminat, Kork, Teppiche) vor Druckstellen und Schweiß zu schützen und leichte Unebenheiten auszugleichen, benutzen Sie eine Bodenschutzmatte. Z9PRO... -
Seite 11: Montageanleitung
MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠... -
Seite 12: Lieferumfang
Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. VORSICHT ⚠ Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. Beschreibung Beschreibung Hauptrahmen Rechtes Pedal Vorderer Standfuß Linkes Pedal Hinterer Standfuß Abdeckung Sattel Konsole Lenker Netzkabel Befestigungsplatte Schrauben und Werkzeug Z9PRO... -
Seite 13: Aufbau
Aufbau Sehen Sie sich vor dem Aufbau die einzelnen, dargestellten Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Schritt 1: Anbau des vorderen und hinteren Standfußes Befestigen Sie den vorderen Standfuß... - Seite 14 Befestigung des Lenkers und Sattels Befestigen Sie die Griffstange (13) am vorderen Gestell (8) mit der Griffschraube (12). Befestigen Sie den Sattel (10) auf der Sattelstütze (9) mit der Griffschraube (12) und ziehen Sie anschließend den Rastbolzen (97) fest. M5*10L (x1) 13 12 Z9PRO...
- Seite 15 Schritt 3: Montage der Konsole Befestigen Sie die Befestigungsplatte (14) an der Griffstange mit zwei Schrauben (86) (Abb. a). Ziehen Sie das Konsolenkabel (105) durch die Bohrung der Befestigungsplatte (Abb. b). Stecken Sie den Kabelstecker ein (83) (Abb. c). Verbinden Sie das Konsolenkabel (105) mit der Konsole und befestigen Sie die Konsole (85) auf der Befestigungsplatte (14) mit vier Schrauben (84) (Abb.
- Seite 16 Schritt 4: Befestigung der Pedalen Befestigen Sie das linke Pedal (25L) an der linken Kurbel gegen den Uhrzeigersinn, befestigen Sie das rechte Pedal (25R) an der rechten Kurbel im Uhrzeigersinn. Z9PRO...
- Seite 17 Schritt 5: Ausrichtung der Standfüße Bei Unebenheiten des Bodens können Sie das Gerät durch Drehen der beiden Stellschrauben unter dem Hauptrahmen stabilisieren. Heben Sie das Gerät an der gewünschten Seite an und drehen Sie an der Stellschraube (59) unter dem Hauptrahmen. Drehen Sie die Schraube im Uhrzeigersinn, um sie herauszudrehen und das Gerät anzuheben.
-
Seite 18: Geräteeinstellungen
Verwenden Sie diese Sicherheitsfunktion in jeder Notsituation in der Sie vom Indoor Cycle absteigen oder das Schwungrad zum Stillstand bringen müssen. Die Notbremse (34) ist vorne am Hauptrahmen angebracht und dient dazu das Schwungrad während des Trainings zu einem Stillstand zu bringen. Z9PRO... -
Seite 19: Sattel
2.4.2 Sattel Vertikale Einstellung Stellen Sie sich neben die Sattelstütze (9) und lösen Sie den L-Hebel. Schieben Sie den Sattel auf Hüfthöhe und verriegeln Sie den L-Hebel an der gewünschten Position. ⚠ VORSICHT Hoch DOWN Nehmen Sie keine Einstellungen über die Stopp-Markierungen hinaus vor. -
Seite 20: Lenker
⚠ Nehmen Sie keine Einstellungen über die Stopp-Markierungen hinaus vor. Sie sollten nun den Lenker mit einer leichten Beugung des Ellenbogens greifen können. Verriegeln Sie am Ende jeder Einstellung den L-Hebel an der Unterseite des Lenkers (13). 13 12 Z9PRO... -
Seite 21: Bedienungsanleitung
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige... -
Seite 22: Tastenfunktionen
Taste für 2 Sekunden gedrückt halten, um die Konsole neu zu RESET starten. Während Einstellungen zum Hauptmenu zurückkehren. DOWN Auswahl von Programmen und Werteeinstellungen. Auswahl von Programmen und Werteeinstellungen. START/STOP Starten und stoppen Sie Ihr Training. MODE Bestätigung von Eingaben. Z9PRO... -
Seite 23: Einschalten Und Einstellung Des Gerätes
Einschalten und Einstellung des Gerätes Nach Einschaltes des Gerätes oder drücken der RESET-Taste für 2 Sekunden, ertönt ein Signalton für 1 Sekunde und auf dem Display erscheint die volle LCD-Anzeige (siehe Abb. 1). Danach zeigt das Display die Einstellungen zum Raddurchmesser und der Geschwindigkeitseinheit (siehe Abb. 2) und wechselt zum Hauptmenü... -
Seite 24: Zielprogramm (Manual)
Um das Programm zu starten, drücken Sie die START/STOP-Taste. Die eingestellten Werte werden runtergezählt und die übrigen Werte werden hochgezählt. Um das Programm zu pausieren, drücken Sie erneut die START/STOP-Taste. Um das Programm zu beenden, drücken Sie die RESET-Taste. Die Anzeige wechselt zum Hauptmenü. Z9PRO... -
Seite 25: Voreingstelltes Programm - Beginner
3.4.3 Voreingstelltes Programm - Beginner Wählen Sie das Programm (Beginner) und bestätigen Sie die Auswahl mit der MODE-Taste (siehe Abb. 4). Sie können nun zwischen Beginner 1-4 auswählen (siehe Abb. 5 und Abb. 6). Abb. 4 Abb. 5 Abb. 6 Wählen Sie zwischen Beginner 1-4 aus und bestätigen Sie die Auswahl mit der MODE-Taste. Stellen Sie die Zeit mit den UP/DOWN-Tasten ein und bestätigen Sie mit der MODE-Taste. -
Seite 26: Voreingstelltes Programm - Advance
Um das Programm zu starten, drücken Sie die START/STOP-Taste. HINWEIS Während des Trainings können Sie den Widerstand mit den UP/DOWN-Tasten anpassen. Um das Programm zu pausieren, drücken Sie erneut die START/STOP-Taste. Um das Programm zu beenden, drücken Sie die RESET-Taste. Die Anzeige wechselt zum Hauptmenü. Z9PRO... -
Seite 27: Voreingstelltes Programm - Sporty
3.4.5 Voreingstelltes Programm - Sporty Wählen Sie das Programm (Sporty) und bestätigen Sie die Auswahl mit der MODE-Taste (siehe Abb. 10). Sie können nun zwischen Sporty 1-4 auswählen (siehe Abb. 11 und Abb. 12). Abb. 10 Abb. 11 Abb. 12 Wählen Sie zwischen Sporty 1-4 aus und bestätigen Sie die Auswahl mit der MODE-Taste. Stellen Sie die Zeit mit den UP/DOWN-Tasten ein und bestätigen Sie mit der MODE-Taste. -
Seite 28: Herzfrequenzgesteuerte Programme
“PULSE INPUT” (siehe Abb. 16). Während des Trainings können Sie den Widerstand mit den UP/DOWN-Tasten anpassen. Um das Programm zu pausieren, drücken Sie erneut die START/STOP-Taste. Um das Programm zu beenden, drücken Sie die RESET-Taste. Die Anzeige wechselt zum Hauptmenü. Z9PRO... -
Seite 29: Wattgesteuertes Programm
3.4.7 Wattgesteuertes Programm Wählen Sie das Programm (Watt) und bestätigen Sie die Auswahl mit der MODE-Taste (siehe Abb. 17) Abb. 17 Abb. 18 Abb. 19 Stellen Sie den Watt-Wert (10-350) mit den UP/DOWN-Tasten ein und bestätigen Sie mit der MODE-Taste (siehe Abb. 18). Stellen Sie die Zeit mit den UP/DOWN-Tasten ein und bestätigen Sie mit der MODE-Taste. -
Seite 30: Recovery-Programm
Auf dem Display zählt ein Countdown von 00:60-00:00 herunter (siehe Abb. 20). Sobald die Messung abgeschlossen ist, erscheint auf dem Display ein Wert zwischen F1 (sehr gut) bis F6 (sehr schlecht) (siehe Abb. 21). Um das Programm zu beenden, drücken Sie erneut die RECOVERY-Taste. Abb. 20 Abb. 21 Z9PRO... -
Seite 31: Bluetooth Und Fitness-Apps
Bluetooth und Fitness-Apps Die Konsole dieses Fitnessgeräts ist mit einer Bluetooth-Schnittstelle ausgestattet. Um Trainingsapps zu nutzen, müssen Sie zunächst das Gerät und Ihr Mobilgerät (Tablet oder Smartphone) koppeln. Schalten Sie dazu Bluetooth an Ihrem Mobilgerät an und wählen Sie Ihr Fitnessgerät. Bitte beachten Sie, dass Ihr Mobilgerät mit der Bluetooth-Schnittstelle des Fitnessgeräts kompatibel sein muss (Bluetooth 4.0). -
Seite 32: Lagerung Und Transport
Stellen Sie sich vor das Gerät und heben Sie es an, bis das Gewicht auf die Transportrollen verlagert ist. Anschließend können Sie das Gerät leicht an eine neue Position schieben. Für weitere Transportstrecken sollte das Gerät abgebaut und sicher verpackt werden. Wählen Sie den neuen Standort unter Beachtung der Anweisungen im Abschnitt 1.4 dieser Bedienungsanleitung. Z9PRO... -
Seite 33: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 34: Wartungs- Und Inspektionskalender
Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. Z9PRO... -
Seite 35: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 36: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Indoor Cycle Modellbezeichnung: Z9 Pro Artikelnummer: TF-Z9PRO Z9PRO... -
Seite 37: Teileliste
Teileliste Bezeichnung (ENG) Spezifikation Anz. Main Frame Front Stabilizer Rear Stabilizer Left Triangle Cap 95.7*57.2*51.3 Right Triangle Cap 95.7*57.2*51.3 Allen Bolt M8x1.25x20L Spring Washer D15.4xD8.2x2T Flat Washer D16xD8.5x1.2T Front Post Seat Post Seat DD2684 Seat Adjustable Tube L Knob Handlebar Computer Fixing Plate pipe close Cover Of Front Post... - Seite 38 Axle Of Magnet Fixing Bracket D8.2*65L Spring D1.2*55L Flat Washer D18*D8.5*1.0T Nylon Nut M8*1.25*8T Buffer D9*D5.8*13 Magnet Cell 29*3*3 Cross Bolt M5*0.8*10L Adjustable Round Wheel D59*M10*40L Bolt M8*1.25*40L Round Moving Wheel D70.5*23 Bushing D22.2*D8.2*7T Nylon Nut M8*1.25*8T Screw ST4*1.41*12L Z9PRO...
- Seite 39 Idle Wheel Fixing Plate Carriage Bolt M8*1.25*20L Adjustable Bolt M6*1.0*46 M6*1*5T Bearing 6203-2RS Flat Washer D25*D8.5*2T Flat Washer D18*D8.5*1.2T C Ring S-17(1T) Curved Washer D17*D22*0.3T M8*1.25*6T Screw M8*1.25*16L Spring D1.4*55L Fixing Plate Of Brake Strap 125.2*62*3.0T Bolt M8*52L Cover Of Moving Wheel 93.2*64.7*62 Brake Plate 54.5*37*13...
- Seite 40 Adaptor 9V.1A Electric Cable 700L Flat Washer D14*D6.5*0.8T Cross Screw ST4.2x1.4x12L Motor Upper Computer Cable 300L Nylon Nut M6*1.0**6T Permanent seat Bolt M6*1.0*15L Inner-Hex-Spanner open-wrench inner hex wrench Z9PRO...
-
Seite 41: Explosionszeichnung
Explosionszeichnung... -
Seite 42: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 43 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
-
Seite 44: Kontakt
08:00 - 18:00 �� Mo - Fr 08:00 - 18:00 09:00 - 18:00 09:00 - 18:00 Auf dieser Webseite finden Sie eine detaillierte Übersicht inkl. Anschrift und Öffnungszeiten für alle Filialen der Sport-Tiedje Group im In- sowie im Ausland: www.sport-tiedje.de/filialen Z9PRO... - Seite 45 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Sport-Tiedje ist mit derzeit 80 Filialen Europas www.sport-tiedje.de größter Fachmarkt für Heimfitnessgeräte www.sport-tiedje.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/SportTiedje der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 46 Notizen Z9PRO...
- Seite 48 Indoor Cycle Z9PRO...
