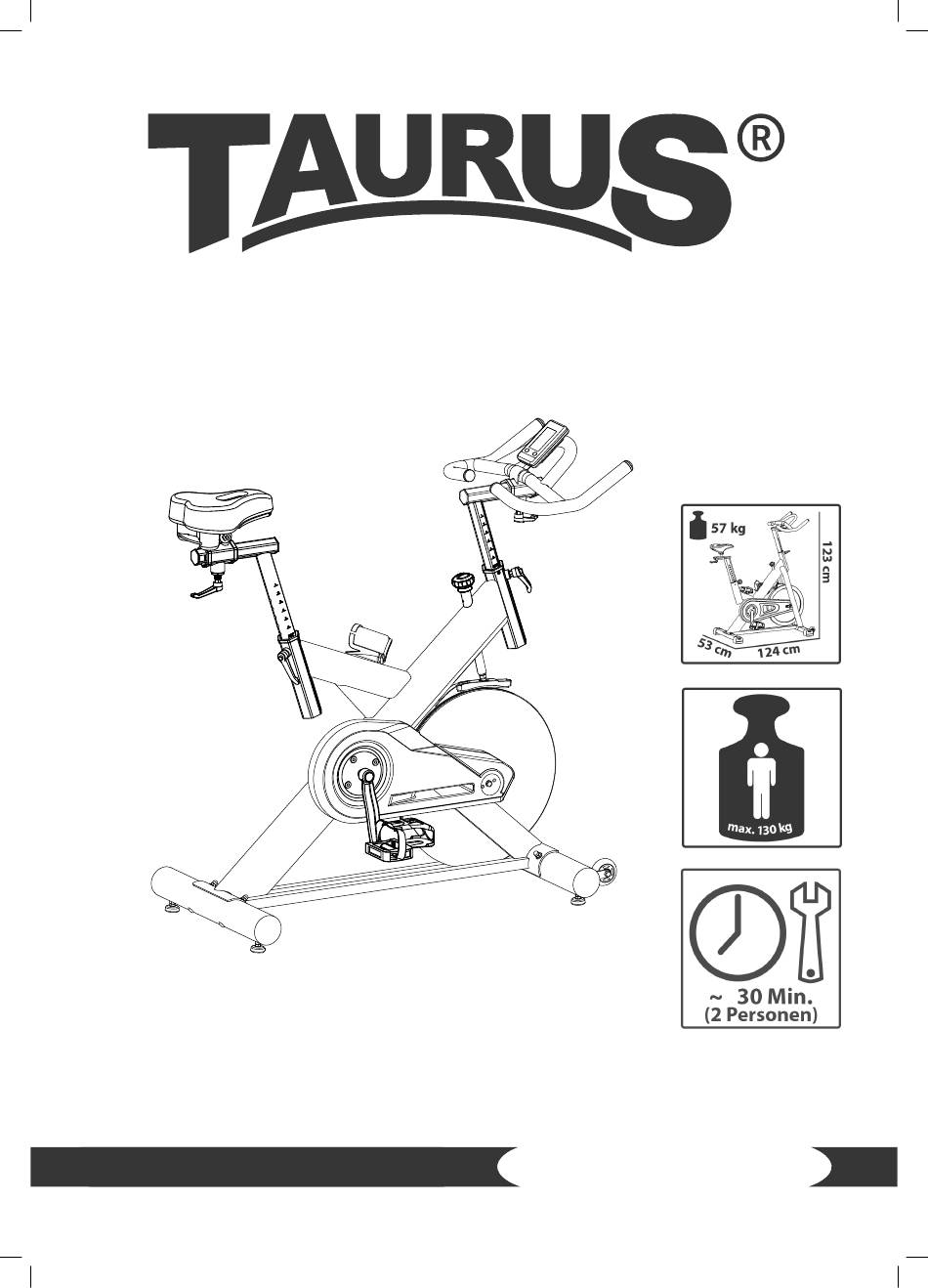

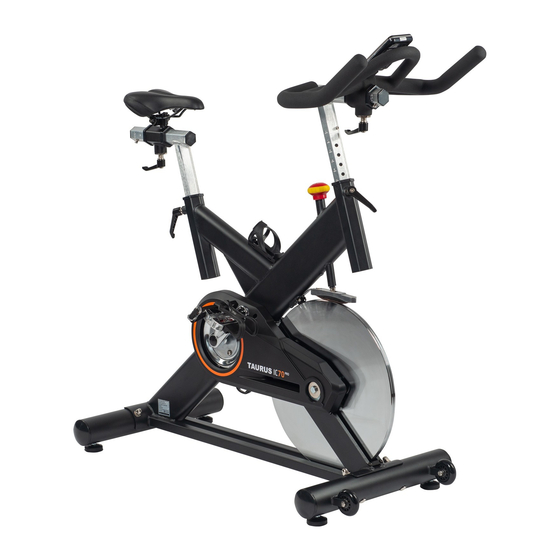

- Seite 1 Montage- und Bedienungsanleitung TFIC70PRO.02.02 Indoor Cycle IC70 Pro TF-IC70PRO-2...
- Seite 2 IC70 Pro...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau Geräteeinstellungen 2.4.1 Einstellen des Lenkers und des Sattels 2.4.2 Wechseln der Batterie 2.4.3 Einstellen des Widerstands 2.4.4 Verwenden der Notbremsfunktion BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Programme 3.3.1 Quick-Start Programm 3.3.2 Zielprogramme LAGERUNG UND TRANSPORT Allgemeine Hinweise... - Seite 4 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT IC70 Pro...
-
Seite 5: Haftungsausschluss
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit... -
Seite 6: Zu Dieser Anleitung
⚠ Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! IC70 Pro... -
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LCD - Anzeige von Trainingszeit Trainingsstrecke Kalorienverbrauch Herzfrequenz Bremssystem: Filzbremse Schwungrad: 20 kg Maße und Gewicht Artikelgewicht (brutto, inkl. Verpackung): 63 kg Artikelgewicht (netto, ohne Verpackung): 56.5 kg Verpackungsmaße (LxBxH): 106 cm x 21.5 cm x 96 cm Aufstellmaße (LxBxH): 124 cm x 53 cm x 123 cm Maximales Benutzergewicht: 130 kg... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. IC70 Pro... -
Seite 9: Aufstellort
Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. VORSICHT ⚠ Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Achten Sie darauf, als Trainingszone auf jeder Seite mindestens 30 cm sowie vor und hinter dem Gerät mindestens 15 cm Platz zu lassen. -
Seite 10: Montageanleitung
Unterlegmatte oder dem Verpackungskarton vor. HINWEIS Um den Aufbau so einfach wie möglich zu gestalten, können bereits einige zu verwendende Schrauben und Muttern vormontiert sein. Führen Sie die Montage des Gerätes idealerweise an dem späteren Aufstellort durch. IC70 Pro... -
Seite 11: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 12: Aufbau
Befestigen Sie den vorderen Standfuß (15) am Hauptrahmen (16) mit zwei Unterlegscheiben (5), zwei Hutmuttern (6) und zwei Schrauben (3). Befestigen Sie den hinteren Standfuß (4) am Hauptrahmen (16) mit zwei Unterlegscheiben (5), zwei Hutmuttern (6) und zwei Schrauben (3). IC70 Pro... - Seite 13 Schritt 2: Montage des Sattels Schieben Sie die Sattelstütze (10) in die Aufnahme des Hauptrahmens (16). Richten Sie die Sattelstütze (10) auf die gewünschte Höhe aus. Befestigen Sie den L-Hebel (26). ⚠ VORSICHT Achten Sie darauf, dass der L-Hebel in einem der Einstelllöcher hörbar einrastet. Schieben Sie die Sattelschiene (12) auf die Sattelstütze (10) und positionieren Sie sie auf die gewünschte Position.
- Seite 14 Bevor Sie den folgenden Schritt durchführen, muss die im Lieferumfang enthaltene Batterie in die Konsole eingesetzt werden. Zum Einlegen bzw. Wechseln einer Batterie befolgen Sie die Anleitung in Abschnitt 2.4.2. Befestigen Sie die Konsole (80) auf dem Lenker (18) mit vier Schrauben (81). IC70 Pro...
- Seite 15 Schritt 4: Montage der Pedale HINWEIS Die Pedale (1L & 1R) sind mit einem “L” und einem “R” für links und rechts gekennzeichnet. Der rechte Kurbelarm befindet sich in Sitzposition auf der rechten Seite. Befestigen Sie die linke Pedale (1L) an dem linken Kurbelarm, indem Sie das Pedal (1L) gegen den Uhrzeigersinn auf den Kurbelarm drehen.
-
Seite 16: Geräteeinstellungen
Achten Sie auf die Markierungen auf der Batterie bevor Sie die Batterie einsetzen. Richten Sie die Batterie so aus, dass + nach oben und - nach unten zeigt. Setzen Sie eine neue CR2032-Batterie ein. Schließen Sie das Batteriefach, indem Sie die Abdeckung wieder draufsetzen. IC70 Pro... - Seite 17 WICHTIGER HINWEIS Schalten Sie den Sensor, der sich an der dargestellten Position befindet, ein bevor Sie Ihr Indoor Bike das erste Mal benutzen. Es ist nicht nötig den Sensor nach jeder Trainingseinheit wieder auszuschalten. Sollten Sie das Indoor Bike allerdings für längere Zeit nicht benutzen, empfehlen wir Ihnen den Sensor auszuschalten.
-
Seite 18: Einstellen Des Widerstands
Schwungrad zum Stillstand bringen müssen. Der gleiche Knopf, mit dem Sie den Widerstand des Indoor Cycles einstellen können, ist auch gleichzeitig die Notfallbremse. Um die Notbremsfunktion zu nutzen, drücken Sie den Brems- und Widerstandsregler fest nach unten. IC70 Pro... -
Seite 19: Bedienungsanleitung
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige TIME Anzeige der Trainingszeit Anzeigebereich 0:00 - 99:00 SPEED Anzeige der derzeitigen Geschwindigkeit DISTANCE Anzeige der zurückgelegten Strecke Anzeigebereich 0 - 99,5 km oder ml... -
Seite 20: Tastenfunktionen
Training in Abhängigkeit mehrerer Zielwerte: Wenn Sie mehrere Werte für Parameter festlegen, werden die entsprechenden Werte während des Trainings runtergezählt. Potenziell nicht festgelegte Werte werden hingegen hoch gezählt. Das Programm wird gestoppt sobald einer der festgelegten Werte 0 erreicht. IC70 Pro... -
Seite 21: Lagerung Und Transport
LAGERUNG UND TRANSPORT Allgemeine Hinweise ࣑ ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen. WARNUNG ⚠... -
Seite 22: Fehlerbehebung, Pflege Und Wartung
Störquellen im Raum Handy, WLAN, Rasenmäher- und ungeeigneter Brustgurt Staubsaugerroboter, etc. …) Position des Geeigneten Brustgurt verwenden Keine Pulsanzeige Brustgurtes falsch (siehe ZUBEHÖR-EMPFEHLUNG) Brustgurt defekt oder Brustgurt neu positionieren und/oder Batterie leer Elektroden befeuchten Pulsanzeige defekt Batterien wechseln IC70 Pro... -
Seite 23: Schmieren Der Filzbremse
Schmieren der Filzbremse ࣑ ACHTUNG Achten Sie darauf, dass die Filzbremse in regelmäßigen Abständen mit Schmiermittel feucht gehalten wird, um Schäden am Gerät zu vermeiden. Die Angabe innerhalb des Wartungs- und Inspektionskalenders dient lediglich als Anhaltspunkt. Beachten Sie, dass bei stärkerer Beanspruchung die Filzbremse öfter zu schmieren ist. -
Seite 24: Zubehör-Empfehlung
Seite dann zum empfohlenen Zubehör. Sie können sich natürlich auch an unseren Kundenservice wenden: telefonisch, per E-Mail, in einer unserer Filialen oder über unsere Social-Media-Kanäle. Wir beraten Sie gerne! Brustgurt Bodenmatte Kontaktgel Silikonspray Handtücher IC70 Pro... -
Seite 25: Ersatzteilbestellung
Die Seriennummer Ihres Geräts ist einmalig. Sie befindet sich auf einem weißen Aufkleber. Die genaue Position dieses Aufklebers entnehmen Sie bitte der folgenden Abbildung. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Indoor Cycle Modellbezeichnung: IC70 Pro Artikelnummer: TF-IC70PRO-2... -
Seite 26: Teileliste
117*85*90 FIXING NUT 27*6(M20*1) GB/T 889.1-2000 M8 BOLT 1 GB/T77-2007 M6*6 L SHAPE KNOB (M16*1.5)X20mm BOLT 1 GB/T 70.2-2000 M8*16 FIXING NUT 1 M12X1.25 H=8MM CRANK END CAP φ28*6.5 KNOB φ60*113 GB/T 41-2000 Twist The Fixings φ20*34 IC70 Pro... - Seite 27 LEFT CRANK 170*15 CRANK COVER φ56*28 BEARING 6004ZZ RIGHT CRANK 170*15 Screw rod Φ13.5*185 WASHER 2 φ20*φ14*2.0 PLASTIC SLEEVE 1 38*38*1.5 BOLT 10 M10*21 SCREW 2 GB/T 15856.1-2002 ST4.2X19 SCREW 3 GB/T 15856.1-2002 ST4.2X19 SCREW 3 GB/845-85 ST4.8X19 OUTER CHAIN COVER 575*260*45 BEARING 6203ZZ...
- Seite 28 32*12 （M16x1.5) BOLT 10 GB/845-85 M6*16 SCREW10 GB/845-85 ST4.8X13 COMPUTER TE-2000-3 SCREW 4 GB/T 5780-2000 M5*10 SENSOR SR-202 BLUETOOTH LANCHER L=150 Plastic plug φ14*14 EVA paddle 50*20*4 EVA paddle 95*16*9 DOMED NUT GB/T 802-1988 M10 SILICON OIL φ28*122 IC70 Pro...
-
Seite 29: Explosionszeichnung
Explosionszeichnung... - Seite 30 IC70 Pro...
-
Seite 31: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. - Seite 32 Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. IC70 Pro...
-
Seite 33: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... -
Seite 34: Webshop Und Social Media
Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler. Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog! IC70 Pro... - Seite 36 Indoor Cycle IC70 Pro...
