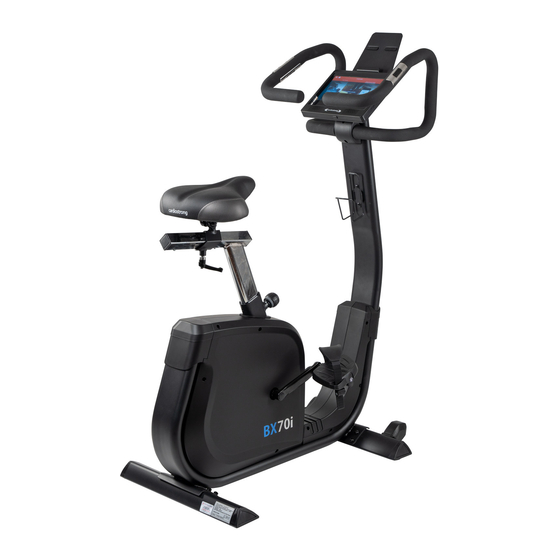

- Seite 1 Montage- und Bedienungsanleitung max. 150 kg ~ 30-60 Min. 48 kg L 108 | B 56 | H 134 CSTBX70iT.0.02 CST-BX70i-T Art.-Nr. Ergometer BX70i Touch...
- Seite 2 BX70i Touch...
- Seite 3 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Weitere Funktionen Programme 3.4.1 Quick-Start Programm/Zielprogramm 3.4.2 Voreingestellte Programme 3.4.3 Intervallprogramm 3.4.4 Herzfrequenzgesteuerte Programme 3.4.5 Wattprogramm 3.4.6 Virtuelle Strecken Multimedia und Softwareupdates Bluetooth und Fitness-Apps LAGERUNG UND TRANSPORT Allgemeine Hinweise...
- Seite 4 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT BX70i Touch...
- Seite 5 Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für Fitnessgerät von cardiostrong® entschieden haben. Cardiostrong bietet hochwertige Heimfi tnessgeräte, die optimal an die Bedingungen zu Hause angepasst sind. Trainieren Sie zu Hause unabhängig von Wetter oder Tageszeit. Cardiostrong Fitnessgeräte bieten Trainingsprogramme und ein Leistungsspektrum für alle Trainingsniveaus und alle Trainingsziele.
- Seite 6 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
- Seite 7 Bitte halten Sie sich exakt an die angegebenen Sicherheits- und Wartungsanweisungen. Jegliche davon abweichende Nutzung kann Gesundheitsschäden, Unfälle oder Beschädigungen des Gerätes zur Folge haben, für die seitens des Herstellers und Vertreibers keine Haftung übernommen werden kann. Die folgenden Sicherheitshinweise können in dieser Bedienungsanleitung vorkommen: ACHTUNG Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu Sachschäden führen können.
- Seite 8 ALLGEMEINE INFORMATIONEN Technische Daten TFT - Anzeige von Geschwindigkeit in km/h Trittfrequenz (Umdrehungen pro Minute) Trainingszeit in min Trainingsstrecke Kalorienverbrauch in kcal Herzfrequenz (bei Verwendung des Brustgurtes) Watt Widerstandssystem: elektromagnetische Induktionsbremse Widerstandslevel: Wattangaben Min. und Max. Watt bei 60 RPM: 26-270 W Min.
- Seite 9 Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroff en hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
- Seite 10 ⚠ VORSICHT Achten Sie darauf, dass falls Verstellvorrichtungen vorstehen gelassen werden, diese die Bewegung des Benutzers behindern können. ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öff nungen des Gerätes gesteckt werden. Um das Gerät vor der Benutzung durch unbefugte Dritte zu schützen, entfernen Sie bei Nichtgebrauch immer das Netzkabel und verstauen Sie dieses an einem sicheren und für Unbefugte (z.
- Seite 11 Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist.
- Seite 12 MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠...
- Seite 13 Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden.
- Seite 14 BX70i Touch...
- Seite 15 Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden. Falls Sie Schwierigkeiten haben, die Grafi ken zu erkennen, empfehlen wir Ihnen, die im Webshop hinterlegte PDF-Anleitung auf Ihrem Endgerät (z.B.
- Seite 16 Schritt 2: Montage des Sattels Befestigen Sie den Sattel (10) auf dem Stellrahmen (11). Montieren Sie den Stellrahmen (11) an der Sattelstange (66) mit einer Schraube (16) und dem Stellhebel (15). HINWEIS Der Sattel kann in vertikaler und horizontaler Richtung verstellt werden, siehe Abb. a und b. BX70i Touch...
- Seite 17 Schritt 3: Montage des Konsolenmastes Verbinden Sie das Kabel des Konsolenmastes (72) mit dem Kabel des Hauptrahmens (73). ACHTUNG Achten Sie darauf, die Kabel bei dem folgenden Schritt nicht einzuklemmen Schieben Sie die Schutzabdeckung (28) auf den Konsolenmast (29). Befestigen Sie den Konsolenmast (29) mit vier Schrauben (30), vier Federscheiben (8) und vier Unterlegscheiben (7).
- Seite 18 Schritt 4: Montage des Lenkers Führen Sie die beiden Kabel des Lenkers (68) durch die hierfür vorgesehene Öff nung im Konsolenmast (29). ACHTUNG Achten Sie darauf, die Kabel bei dem folgenden Schritt nicht einzuklemmen Montieren Sie den Lenker (32) am Konsolenmast (29) mit vier Schrauben (9) (Abb. a - c). Montieren Sie die Schutzabdeckung (65) mit zwei Schrauben (20).
- Seite 19 Schritt 5: Montage der Konsole Führen Sie Kabel der Konsole (68 & 72) durch die hierfür vorgesehene Öff nung in der Befestigungsplatte (50). ACHTUNG Achten Sie darauf, die Kabel bei den folgenden Schritten nicht einzuklemmen Montieren Sie die Konsole (17) an der Befestigungsplatte (50) mit vier Schrauben (46) (Abb. a). Verbinden Sie die Kabel der Konsole (68 &...
- Seite 20 Schritt 6: Montage der Pedale HINWEIS Die Pedale sowie Pedalriemen sind mit ensprechenden Kennzeichnungen (links/rechts) versehen. Befestigen Sie die Pedalriemen an den Pedalen (62R & 62L) ⚠ VORSICHT Achten Sie darauf, die Pedale komplett einzuschrauben. Montieren Sie das rechte Pedal (62R) an dem rechten Pedalarm (35R) indem Sie im Uhrzeigersinn drehen.
- Seite 21 Schritt 7: Anschließen des Gerätes an das Stromnetz ACHTUNG Das Gerät darf nicht an eine Mehrfachsteckdose angeschlossen werden, da ansonsten nicht gewährleistet werden kann, dass das Gerät mit ausreichend Strom versorgt wird. Technische Fehler können die Folge sein. Stecken Sie den Netzstecker in eine Steckdose, die den Vorgaben in dem Kapitel zur elektrischen Sicherheit entsprechen.
- Seite 22 BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Beginnen Sie Ihr Training stets mit einer niedrigen Belastung und steigern Sie diese gleichmäßig und schonend.
- Seite 23 Anzeige der Trainingszeit Zeit (TIME) Anzeigebereich 0:00 - 99:59:59 Geschwindigkeit Anzeige der derzeitigen Geschwindigkeit (SPEED) Anzeige der zurückgelegten Strecke Strecke (DISTANCE) Anzeigebereich 0 - 999,9 km oder mi Anzeige der verbrauchten Kalorien Kalorien (CALORIES) Anzeigebereich 0 - 9999 Cal Anzeige der derzeitigen Herzfrequenz Puls (Heart rate) Anzeige der Herzfrequenz Anzeigebereich 0 - 230...
- Seite 24 Weitere Funktionen Einstellungen Hier fi nden Sie sämtliche Einstellungsmöglichkeiten. Lautstärke Hier können Sie die Lautstärke anpassen. Helligkeit Hier können Sie die Helligkeit anpassen. Hier können Sie das Datum oder die aktuelle Zeitzone Datum & Uhrzeit anpassen. Hier können Sie die Konsole mit einem WLAN-Netzwerk WLAN verbinden.
- Seite 25 Programme Es stehen Ihnen eine Vielzahl an Programmen zur Verfügung. Hierzu zählen: Quick Start Programm: Zielprogramm: Voreingestellte Programme: Intervallprogramm: Herzfrequenzprogramme: Wattprogramm: Außerdem ist es Ihnen möglich per Google Maps eigene virtuelle Trainingsstrecken festzulegen.
- Seite 26 3.4.1 Quick-Start Programm/Zielprogramm Tippen Sie im Hauptmenü auf QUICK START. Legen Sie die Werte für die gewünschte Strecke, Zeit und/oder Kalorien für Ihr Training fest. HINWEIS Sie können einen oder mehrere Parameter festlegen. Die festgelegten Werte werden runter, die anderen entsprechend hoch gezählt.
- Seite 27 3.4.2 Voreingestellte Programme Tippen Sie im Hauptmenü auf PROGRAMS. Legen Sie die gewünschte Trainingszeit fest. Wählen Sie eines der 12 voreingestellten Programme (P1 - P12) aus. Um das Training zu starten, tippen Sie auf START. Sie können den Widerstand während des Trainings manuell anpassen. Um das Training zu pausieren, tippen Sie auf PAUSE.
- Seite 28 3.4.3 Intervallprogramm Tippen Sie im Hauptmenü auf INTERVAL. Legen Sie die Werte für die gewünschte Anzahl der Zyklen, Zeit, Widerstand und Umdrehungen pro Minute für Ihr Training fest. Um das Training zu starten, tippen Sie auf START. Das Training wird mit einem 1-minütigen Warm-Up eingeleitet Sie können den Widerstand während des Trainings manuell anpassen.
- Seite 29 3.4.4 Herzfrequenzgesteuerte Programme ⚠ WARNUNG Ihr Trainingsgerät ist kein medizinisches Gerät. Die Herzfrequenzmessung dieses Geräts kann ungenau sein. Verschiedenste Faktoren können die Genauigkeit der Herzfrequenzanzeige beeinfl ussen. Die Herzfrequenzanzeige dient lediglich als Trainingshilfe. HINWEIS Für dieses Programm wird ein kompatibler Brustgurt benötigt. Es stehen Ihnen insgesamt drei voreingestellte Herzfrequenzprogramme und ein weiteres zur individuellen Anpassung zur Verfügung (55 %, 75 %, 90 % Ihrer maximalen Herzfrequenz und TAG PULSE).
- Seite 30 HINWEIS Sollte die Konsole für 30 Sekunden lang keinen Puls empfangen, wird das Programm automatisch beendet. Um das Training zu pausieren, tippen Sie auf PAUSE. Um das Training zu beenden, tippen Sie auf STOP. → Nach Beendigung des Trainings wird Ihnen eine Zusammenfassung der erfassten Trainingsparameter angezeigt.
- Seite 31 3.4.5 Wattprogramm Tippen Sie im Hauptmenü auf CONSTANT POWER. Legen Sie die Werte für die gewünschte Traningszeit, Zielwattwert und Zieltrittfrequenz für Ihr Training fest. Um das Training zu starten, tippen Sie auf START. Die Widerstandsstufe wird anhand des angebenen Wattwertes entsprechend automatisch angepasst. end au Um das Training zu pausieren, tippen Sie auf das folgende Symbol Um das Training zu beenden, tippen Sie auf das folgende Symbol...
- Seite 32 3.4.6 Virtuelle Strecken Tippen Sie im Hauptmenü auf MAP YOUR ROUTE. Nachdem Sie diesen Modus gestartet haben, müssen Sie Ihre aktuelle Position bestimmen. Tippen Sie hierfür auf das folgende Symbol Um zu der weltweiten Google Maps Ansicht zu wechseln, tippen Sie auf das folgende Symbol ...
- Seite 33 Abb. 1 Wattprogramm 1...
- Seite 34 BX70i Touch...
- Seite 35 Multimedia und Softwareupdates ACHTUNG Überprüfen Sie regelmäßig Ihre TFT-Konsole auf mögliche Softwareupdates. Sofern vorhanden, führen Sie die Updates unbedingt und zeitnah durch. Werden Updates über längere Zeit nicht durchgeführt, kann dies zu technischen Problemen der Konsole führen. Um die Funktionalität der vorinstallierten Apps gewährleisten zu können, müssen diese ebenfalls regelmäßig aktualisiert werden.
- Seite 36 Bluetooth und Fitness-Apps Die Konsole dieses Fitnessgeräts ist mit einer Bluetooth-Schnittstelle ausgestattet. Bitte beachten Sie, dass Ihr Mobilgerät mit der Bluetooth-Schnittstelle des Fitnessgeräts kompatibel sein muss. Um Trainingsapps zu nutzen, schalten Sie Bluetooth an Ihrem Mobilgerät (Tablet oder Smartphone) ein und öff nen Sie die Fitness-App. Wählen Sie Ihr Fitnessgerät. Folgen Sie hierzu den Anweisungen in der App.
- Seite 37 Beispielübersicht einer App Übersicht der Apps und evt. Softwareupdates...
- Seite 38 LAGERUNG UND TRANSPORT Allgemeine Hinweise ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist. Der Lagerort sollte trocken und gut belüftet sein und eine konstante Umgebungstemperatur zwischen 5°C und 45°C aufweisen. ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann.
- Seite 39 FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. ⚠ VORSICHT Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
- Seite 40 Fehlercodes und Fehlersuche Die Elektronik des Gerätes führt kontinuierlich Tests durch. Bei Abweichungen erscheint auf dem Display ein Fehlercode und der normale Betrieb wird zu Ihrer Sicherheit gestoppt. Bitte kontaktieren Sie den Vertragspartner für den technischen Kundendienst. Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß...
- Seite 41 ENTSORGUNG Dieses Gerät darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoff e sind gemäß...
- Seite 42 ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, eff ektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Für Ergometer kann das zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und den Boden vor Schweiß schützt oder auch ein Silikonspray, um bewegliche Teile gut in Schuss zu halten.
- Seite 43 ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Um Ihnen den bestmöglichen Service bieten zu können, halten Sie bitte Modellbezeichnung, Artikelnummer, Seriennummer, Explosionszeichnung und Teileliste bereit. Die entsprechenden Kontaktmöglichkeiten fi nden Sie in Kapitel 10 dieser Bedienungsanleitung. HINWEIS Die Seriennummer Ihres Geräts ist einmalig. Sie befi ndet sich auf einem weißen Aufkleber.
- Seite 44 Teileliste Anz. Bezeichnung (ENG) Herstellernummer Spezifi kation Main frame 815S5-3-1000-J1 Rear stabilizer 709S0-6-2107-J3 95.4*50.6*2.0Tx500L Adjustable wheel 76100-6-2174-B0 D50*M10*1.5 Front stabilizer 832S0-3-2100-J1 Tri-angle cap(left) 55357-B-5095-B8 95.7*57.2*51.3 Tri-angle cap(right) 55357-A-5095-B8 95.7*57.2*51.3 Flat washer D16*D8.5*1.2T 55108-1-1612-FA D16*D8.5*1.2T Spring washer D15.4 XD8.2x2T 55108-2-1520-FA D15.4 XD8.2x2T Allen bolt M8x1.25x20L 25600-6-3191-F0 M8x1.25x20L...
- Seite 45 Allen bolt M8*1.25*50L 50308-5-0050-UF3 M8*1.25*50L, bolt cover 18600-6-2171-B0 D29*21(M8) Fixed handlebar 815S5-3-2400-B0 Screw cover D26*11L 81502-6-2779-B0 Anti-loosen nut M10*1.25*10T 70501-6-2775-N0 Left crank 58007-6-1082-D0 right crank 58007-6-1081-D0 Left chain cover 81502-6-4501-BZ0 Right chain cover 81502-6-4502-BZ0 Bolt M5*0.8*10L 54805-2-0010-N0 M5*0.8*10L Fixing Plate 815G0-6-1673-N0 20*27*4T Round cycle for chain cover...
- Seite 46 right pedal 58029-6-1105-B0 electric transport cable 815S5-6-2552-00 1500L Protective cover 81000-6-2481-B0 100*81*40.8 Seat post 815S1-3-2200-C1 Hand pulse 737L6-6-2478-00 100.3*29.5*0.4T Handle pulse cable 745S1-6-2479-00 900L Round magnet 174R4-6-2574-00 Bearing 58006-6-1040-01 Connecting cable 738G0-6-3177-00 500L Upper computer cable 801S0-6-2572-01 1000L Lower computer cable 815S0-6-2573-00 1800L Sensor cable...
- Seite 47 Explosionszeichnung 49 59 54 53 52 55 56 43 44 34 33 18 27 26 83 94 93 EMS73000-A04 RoHS...
- Seite 48 GARANTIE Produkte von cardiostrong® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. Fehlerbeschreibungen Ihr Trainingsgerät wurde so entwickelt, dass es dauerhaft ein hochwertiges Training ermöglicht.
- Seite 49 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muß, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
- Seite 50 KONTAKT TECHNIK TEKNIK OG SERVICE CUSTOMER SUPPORT �� �� �� +49 4621 4210-900 80 90 16 50 00800 2020 2772 +494621 4210 944 +49 4621 4210-945 �� +49 4621 4210-698 �� �� info@fi tshop.dk info@fi tshop.co.uk �� technik@fi tshop.de �� ��...
- Seite 51 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Fitshop ist mit über 70 Filialen Europas www.fi tshop.de größter Fachmarkt für Heimfi tnessgeräte www.fi tshop.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/Fitshop der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 52 Notizen BX70i Touch...
- Seite 54 Ergometer BX70i Touch...
