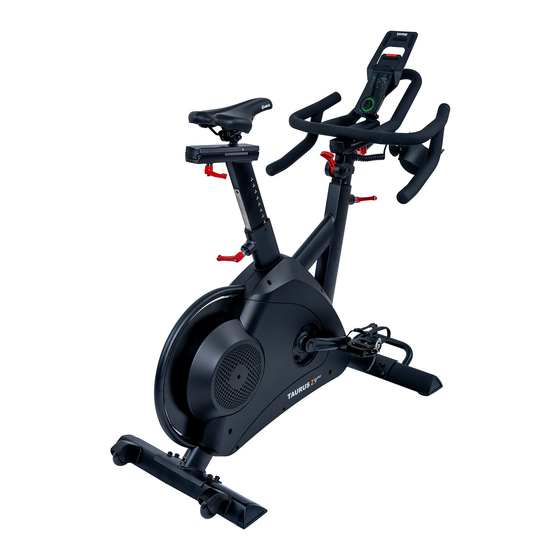

- Seite 1 Montage- und Bedienungsanleitung max. 180 kg ~ 60 Min. 56 kg L 140 | B 56 | H 128 FSTFZ9PRO.02.02 Art.-Nr. TF-Z9PRO-2 Taurus Indoor Bike Z9 PRO...
- Seite 2 Z9PRO...
- Seite 3 Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau Geräteeinstellungen 2.4.1 Einstellen des Sattels 2.4.2 Einstellen des Lenkers Korrektes Auf- und Absteigen BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Einschalten der Konsole und Standby-Modus Programme 3.4.1 Quick-Start-Funktion und Zielprogramme (M) 3.4.2 Profi lprogramme (P) 3.4.3 Nutzerprogramm (U) 3.4.4 Herzfrequenzprogramm (H)
- Seite 4 ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT Z9PRO...
- Seite 5 Deutschland Umsatzsteuer-IdNr.: DE813211547 HAFTUNGSAUSSCHLUSS © TAURUS ist eine eingetragene Marke der Firma Fitshop GmbH. Alle Rechte vorbehalten. Jegliche Verwendung dieser Marke ohne die ausdrückliche schriftliche Genehmigung von Fitshop ist untersagt. Produkt und Handbuch können geändert werden. Die technischen Daten können ohne...
- Seite 6 ZU DIESER ANLEITUNG Bitte lesen Sie die gesamte Anleitung vor der Montage und der ersten Benutzung aufmerksam durch. Die Anleitung hilft Ihnen beim schnellen Aufbau und erläutert die sichere Handhabung. Tragen Sie dafür Sorge, dass alle mit dem Gerät trainierenden Personen (besonders Kinder und Personen mit körperlicher, sensorischer, geistiger oder motorischer Behinderung) unbedingt vorab über diese Anleitung und ihren Inhalt informiert werden.
- Seite 7 Bitte halten Sie sich exakt an die angegebenen Sicherheits- und Wartungsanweisungen. Jegliche davon abweichende Nutzung kann Gesundheitsschäden, Unfälle oder Beschädigungen des Gerätes zur Folge haben, für die seitens des Herstellers und Vertreibers keine Haftung übernommen werden kann. Die folgenden Sicherheitshinweise können in dieser Bedienungsanleitung vorkommen: ACHTUNG Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu Sachschäden führen können.
- Seite 8 ALLGEMEINE INFORMATIONEN Technische Daten LED Display: Trainingszeit Geschwindigkeit Umdrehungen pro Minute Distanz Kalorien Herzfrequenz (bei Nutzung eines kompatiblen Brustgurtes) Watt Widerstand Widerstandssystem: Generatorsystem Widerstandsstufen: Schwungscheibe: 13 kg Watt Min. und max. watt bei 60 RPM: 20 - 650 W Min. und max. watt bei 100 RPM: 36 - 1408 W Maße und Gewicht Verpackungsmaß...
- Seite 9 Persönliche Sicherheit ⚠ GEFAHR Bevor Sie mit der Nutzung des Gerätes beginnen, sollten Sie durch Ihren Hausarzt klären, ob das Training für Sie aus gesundheitlicher Sicht geeignet ist. Betroff en hiervon sind vor allem Personen, die eine vererbungsbedingte Anlage zu Bluthochdruck oder Herzleiden haben, über 45 Jahre alt sind, rauchen, überhöhte Cholersterinwerte aufweisen, übergewichtig sind und/oder im letzten Jahr nicht regelmäßig Sport getrieben haben.
- Seite 10 ⚠ VORSICHT Achten Sie darauf, dass falls Verstellvorrichtungen vorstehen gelassen werden, diese die Bewegung des Benutzers behindern können. ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öff nungen des Gerätes gesteckt werden. Um das Gerät vor der Benutzung durch unbefugte Dritte zu schützen, entfernen Sie bei Nichtgebrauch immer das Netzkabel (falls vorhanden) und verstauen Sie dieses an einem sicheren und für Unbefugte (z.
- Seite 11 Aufstellort ⚠ WARNUNG Stellen Sie das Gerät nicht in Hauptdurchgängen oder Fluchtwegen auf. ⚠ VORSICHT Wählen Sie den Aufstellort so, dass Sie zu allen Seiten genügend Platz zum Trainieren haben. Stellen Sie sicher, dass der Trainingsraum während des Trainings gut durchlüftet und keiner Zugluft ausgesetzt ist.
- Seite 12 MONTAGEANLEITUNG Allgemeine Hinweise ⚠ GEFAHR Lassen Sie kein Werkzeug und/oder Verpackungsmaterial, wie Folien oder Kleinteile, herumliegen, da ansonsten für Kinder Erstickungsgefahr besteht. Halten Sie Kinder während der Montage vom Gerät fern. ⚠ WARNUNG Beachten Sie die am Gerät angebrachten Hinweise, um Verletzungsgefahren zu reduzieren. ⚠...
- Seite 13 Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden.
- Seite 14 Aufbau Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß der angegebenen Reihenfolge durch. HINWEIS Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
- Seite 15 Schritt 2: Montage des Sattels Befestigen Sie den Sattel (10) an der Sattelstütze (9) und ziehen Sie die Schraubenverbindung mit dem Schraubenschlüssel fest.
- Seite 16 Schritt 3: Montage des Lenkers Schieben Sie den Lenker (13) in die Aufnahme der Lenkerstütze (8). Befestigen Sie den Lenker (13) mit einer Schraube (107). Befestigen Sie das Endstück (74) an der Lenkerstütze (8). Z9PRO...
- Seite 17 Schritt 4: Montage der Konsole Befestigen Sie eine Kabeldurchführung (41) am Kabel (105) und schieben diese in die Konsolenbefestigung (14). Verbinden Sie das Kabel (105) mit dem Kabel der Konsole (85). ACHTUNG Achten Sie bei den folgenden Schritten darauf, die Kabel nicht einzuklemmen. Montieren Sie die Konsole (85) und die Konsolenhalterung (112) an dem Lenker (13) mit vier Schrauben (84).
- Seite 18 Schritt 5: Montage der Flaschenhalter und Pedale Montieren Sie den linken Flaschenhalter (116) am Lenker (13) mit zwei Schrauben (93). Montieren Sie den rechten Flaschenhalter (117) am Lenker (13) mit zwei Schrauben (93). HINWEIS Die Pedale (25L & 25R) sind mit einem “L” und einem “R” für links und rechts gekennzeichnet. ⚠...
- Seite 20 Schritt 7: Ausrichtung der Standfüße Bei Unebenheiten des Bodens können Sie das Gerät durch Drehen der beiden Stellschrauben unter dem Hauptrahmen stabilisieren. Heben Sie das Gerät an der gewünschten Seite an und drehen Sie an der Stellschraube unter dem Hauptrahmen. Drehen Sie die Schraube im Uhrzeigersinn, um sie herauszudrehen und das Gerät anzuheben.
- Seite 21 2.4.1 Einstellen des Sattels Vertikale Einstellung ⚠ VORSICHT Achten Sie beim Einstellen darauf, die Mindesteinstecktiefe nicht zu überschreiten. Lösen Sie den den L-förmigen Hebel, um die Sattelstütze in der Höhe zu verstellen. Drehen Sie den L-förmigen Hebel wieder fest. Horizontale Einstellung Drehen Sie den L-förmigen Hebel unter dem Sattel etwas heraus, bis Sie den Sattel vor- und zurück schieben können.
- Seite 22 BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Beginnen Sie Ihr Training stets mit einer niedrigen Belastung und steigern Sie diese gleichmäßig und schonend.
- Seite 23 Anzeige der Wattzahl Watt (WATT) Anzeigebereich 0-999 Einstellbereich 10 - 350 (in 5er Schritten) Anzeige der Umdrehungen pro Minute Anzeigebereich 0 - 999 Widerstand Anzeige des Widerstandes Der Widerstand wird in farbigen Segmenten (grün, organge und rot) dargestellt. Grün - niedrig; Rot - hoch Tastenfunktionen START/PAUSE Mit dieser Schaltfl äche starten/pausieren Sie das Training...
- Seite 24 Einschalten der Konsole und Standby-Modus Schalten Sie die Konsole ein. HINWEIS Der Einschaltknopf befi ndet sich am Hauptrahmen bei dem hinteren Standfuß. Nach dem Einschalten der Konsole leuchtet das gesante LED-Display für 2 Sekunden auf. Danach wird der voreingestellte Wert für den Raddurchmesser 1 Sekunde lang angezeigt und die Benutzerprofi leinstellung wird aufgerufen.
- Seite 25 3.4.1 Quick-Start-Funktion und Zielprogramme (M) Innerhalb dieses Programmmodus können Sie Ihr Training in Abhängigkeit von einzelnen oder mehreren Parametern durchführen. Alternativ können Sie von der Quick-Start-Funktion Gebrauch machen, indem Sie ohne Einstellungen lediglich auf START oder ENTER tippen. HINWEIS Sämtliche von Ihnen festgelegten Werte werden während des Trainings runtergezählt.
- Seite 26 3.4.3 Nutzerprogramm (U) Die Konsole bietet Ihnen die Möglichkeit ein eigenes Nutzerprogramm zu erstellen. Wählen Sie mit dem Drehknopf das Nutzerprogramm (U) im Hauptmenü aus und bestätigen Sie mit ENTER. Legen Sie für die insgesamt 8 Segmente das gewünschte Widerstandslevel mit dem Drehknopf fest und bestätigen Sie mit ENTER.
- Seite 27 3.4.5 Wattprogramm (W) Die Konsole bietet Ihnen die Möglichkeit in Abhängigkeit eines von Ihnen festgelegten Wattwertes zu trainieren, indem die Widerstandsstufe entsprechend angepasst wird. Wählen Sie mit dem Drehknopf das Wattprogramm (W) im Hauptmenü aus und bestätigen Sie mit ENTER. Stellen Sie den gewünschten Wattwert (WATT) mithilfe des Drehknopfs ein und bestätigen Sie mit ENTER.
- Seite 28 Kompatibilität Trainingsapps Dieses Indoor Bike ist mit einer Drahtlosverbindungs-Schnittstelle ausgestattet, die es Ihnen ermöglicht, das Gerät mit verschiedenen Trainingsapps auf Ihrem Smartphone oder Tablet zu verbinden. Die Trainingsapps können Sie in den App Stores von Google und Apple fi nden und herunterladen.
- Seite 29 Zwischen Android und iOS Betriebssystemen können geringe Unterschiede in der Menüführung sein. Wählen Sie nun den Gerätetypen. Zur Wahl stehen Rollentrainer, Heimtrainer/Ergometer, Laufband, Crosstrainer, Indoor Bike und Rudergerät. Für den Taurus Racer wählen Sie Indoor Bike. Auf der nächsten Seite werden Ihnen die verschiedenen Marken angezeigt. Wählen Sie „Taurus“...
- Seite 30 WICHTIGER HINWEIS Die vorinstallierten Apps werden von externen Herstellern produziert und zur Verfügung gestellt. Änderungen und Verfügbarkeiten dieser Apps können vorkommen bzw. abweichen. Fitshop übernimmt keinerlei Verantwortung für die Verfügbarkeit, Funktionalität oder Inhalte dieser Apps. Um die Funktionalität der vorinstallierten Apps gewährleisten zu können, müssen diese regelmäßig aktualisiert werden.
- Seite 31 LAGERUNG UND TRANSPORT Allgemeine Hinweise ⚠ WARNUNG Der Lagerort sollte so gewählt werden, dass ein Missbrauch durch Dritte oder Kinder ausgeschlossen werden kann. Sollte Ihr Gerät über keine Transportrollen verfügen, ist das Gerät vor dem Transport zu demontieren. ACHTUNG Stellen Sie sicher, dass das Gerät im ausgewählten Lagerort vor Nässe, Staub und Schmutz geschützt ist.
- Seite 32 FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. ⚠ VORSICHT Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden.
- Seite 33 Wartungs- und Inspektionskalender Um Beschädigungen durch Körperschweiß zu vermeiden, muss das Gerät nach jeder Trainingseinheit mit einem feuchten Handtuch (keine Lösungsmittel!) gereinigt werden. Folgende Routinearbeiten sind in den angegebenen Zeitabständen durchzuführen: Teil Wöchentlich Monatlich Display Konsole Kunststoff abdeckungen Schrauben & Kabelverbindungen Pedale auf Festigkeit prüfen Legende: R = Reinigen;...
- Seite 34 ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, eff ektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Für Indoor Bikes kann das zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und den Boden vor Schweiß schützt oder auch ein Silikonspray, um bewegliche Teile gut in Schuss zu halten.
- Seite 35 Kontaktmöglichkeiten fi nden Sie in Kapitel 10 dieser Bedienungsanleitung. HINWEIS Die Seriennummer Ihres Geräts ist einmalig. Sie befi ndet sich auf einem weißen Aufkleber. Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / indoor bike Modellbezeichnung: Z9 Pro Artikelnummer: TF-Z9PRO-2...
- Seite 36 Teileliste Bezeichnung (ENG) Hrst. Teilenummer Spezifi kation Anz. Main frame Front stabilizer Rear stabilizer Left triangle cap 95.7*57.2*51.3 Right triangle cap 95.7*57.2*51.3 Inner hexagon screw M8x1.25x20L Flywheel fi xing plate 120*60*4T Flat washer D16xD8.5x1.2T Front post Seat post Seat VL-3542-1A Seat adjustable tube L knob 40L M10*20L...
- Seite 37 Nut M10*1.5*8T M10*1.5*8T Cross screw M5x0.8x10L M5x0.8x10L Cross screw M5x0.8x25L M5x0.8x25L D6*26.5*7.7 Cross screw ST4.2*1.4*20L Left cover of brake 95.4*53*33.4 Right cover of brake 95.4*53*31.2 Brake handlebar 101.1*48.2*37 Belt 495 PJ8 Puelly D300*25.5*2.8T BB sets 127.5L Bolt M8*1.25*95L M8*1.25*95L Inner fl ywheel D420*9T External magnetic self-generating system D290*47L*11KG Cable plug...
- Seite 38 Nylon nut M8*1.25*8T Cross screw ST4*1.41*12L ST4*1.41*12L Idle wheel fi xing plate Carriage bolt M8*1.25*20L Gasket adjustment set Screw M6*1*5T M6*1*5T Bearing 6203-2RS 6203-2RS U washer 30*9*8 Flat washerD18*D8.5*1.2T D18*D8.5*1.2T C clip S-17(1T) Waved washer D17*D22*0.3T End plug (1) 55.7*29.4*18 Screw M8*1.25*12L Spring...
- Seite 39 Plastic fl at washer D50*D10*1.0T Chain cover gasket(3) 96*71*10 Sensor cable 150L Adaptor OUT:9V,2A Electric cable 750L Flat washer D14*D6.5*0.8T Round cross screw M6*8L M6*8L Motor 2-M6, D4 Upper computer cable 100L Lower computer cable 250L Screw M6*1.0*20L M6*1.0*20L Flat washer D25*D10*2.0T Stop plate 23.5*10.6*25L...
- Seite 40 Explosionszeichnung Z9PRO...
- Seite 41 GARANTIE Produkte von TAURUS® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung.
- Seite 42 Garantiebedingungen Zur Geltendmachung der Garantie sind folgende Schritte erforderlich: Setzen Sie sich bitte per E-Mail oder Telefon mit dem Kundendienst in Verbindung. Falls das Produkt in der Garantie zwecks Reparatur eingeschickt werden muss, übernimmt der Verkäufer die Kosten. Nach Ablauf der Garantie trägt der Käufer die Transport- und Versicherungskosten. Wenn der Defekt im Rahmen unserer Garantieleistung liegt, erhalten Sie ein repariertes oder neues Gerät zurück.
- Seite 43 KONTAKT TECHNIK TEKNIK OG SERVICE CUSTOMER SUPPORT �� �� �� +49 4621 4210-900 80 90 16 50 00800 2020 2772 +494621 4210 944 +49 4621 4210-945 �� +49 4621 4210-698 �� �� info@fi tshop.dk info@fi tshop.co.uk �� technik@fi tshop.de �� ��...
- Seite 44 LEBEN FITNESS WEBSHOP UND SOCIAL MEDIA Fitshop ist mit über 70 Filialen Europas www.fi tshop.de größter Fachmarkt für Heimfi tnessgeräte www.fi tshop.de/blog und weltweit einer der renommiertesten Online-Versandhändler für Fitness-Equipment. Privat kunden bestellen über die 25 Webshops www.facebook.com/Fitshop der jeweiligen Landessprache oder lassen sich ihre Wunschgeräte vor Ort zusammenstellen.
- Seite 45 Notizen...
- Seite 46 Notizen Z9PRO...
- Seite 48 Taurus Indoor Bike Z9 PRO...
