Installieren

3.2.1 Elektrische Installation

Alle Steuerkabel müssen abgeschirmt sein, und die
Abschirmung muss beidseitig mit der Masse verbunden sein.
Um Störungen zu vermeiden, müssen unbedingt die
richtigen Drehgeber-Kabel verwendet werden. Befolgen Sie
3 3
immer die Anweisungen des Drehgeber-Lieferanten. Siehe
auch Projektierungshandbuch VLT AutomationDrive FC 300
(MG.33.AX.YY) für weitere Informationen zur EMV-konformen
Kabelinstallation.

3.2.2 MCO 305 Steuerklemmen

Baugröße A2 und A3:
Drehgeber und I/O-Klemme befinden sich hinter der
Abdeckung der C-Optionsklemme, siehe Abbildung 3.3.
MCO CAN-Busklemmen und Fehlerbehebungsklemmen
(RS485) befinden sich oben auf der C-Option-Abdeckung.
Sollen diese Anschlüsse verwendet werden, schneiden Sie
die Kunststoffteile über den Anschlüssen aus und bringen
Sie die Kabelentlastung an.

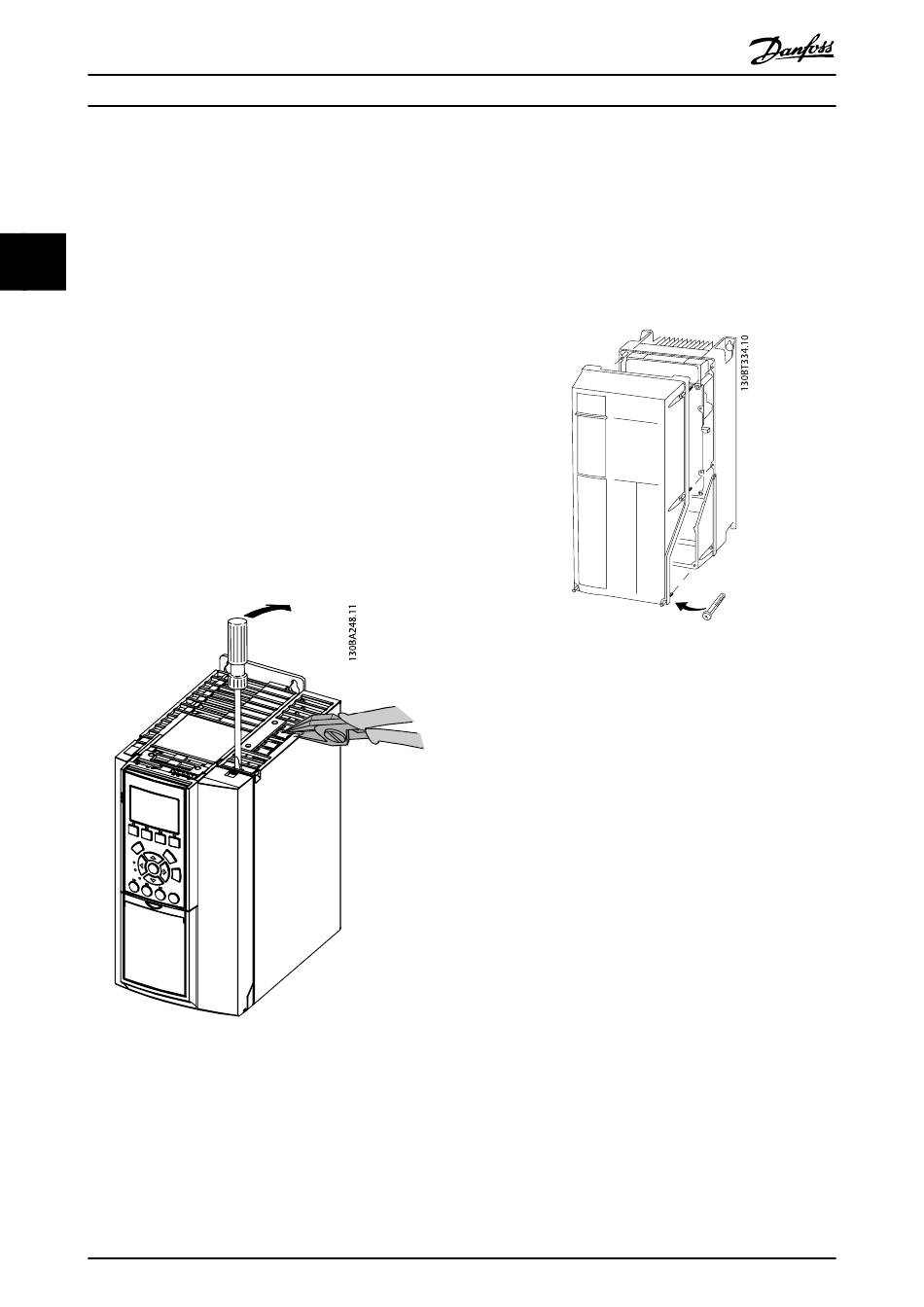

Abbildung 3.3 Position von Drehgeber und I/O-Klemmen
10
Produkthandbuch MCO 305
Baugröße A5, B1 und B2:
Alle Klemmen des MCO 305 befinden sich neben der VLT
AutomationDrive FC 300-Steuerkarte. Entfernen Sie die
Vorderabdeckung, um Zugriff zu erhalten, siehe Abbildung.
Die MCO 305-Steuerklemmen sind Anschlussstecker mit
Schraubklemmen; die Klemmenblöcke sind doppelt
vorhanden, um die Verwendung des gleichen MCO 305 bei
allen Baugrößen zu ermöglichen. Siehe Abbildung 3.5 zur
Position der Klemmenblöcke:
®
MG.33.K3.03 - VLT ist eine eingetragene Marke von Danfoss.
Abbildung 3.4 Entfernen der Vorderabdeckung
