5.3.3
MIG/MAG-Schweißaufgabendefinition
Diese Geräteserie zeichnet sich durch einfache Bedienung bei hohem Funktionsumfang aus.
•
eine Vielzahl von Schweißaufgaben (JOBs), bestehend aus Schweißverfahren, Materialart,
Drahtdurchmesser und Schutzgasart) sind bereits vordefiniert > siehe Kapitel 11.1.
•
Benötigte Prozessparameter werden in Abhängigkeit vom vorgegebenen Arbeitspunkt
(Einknopfbedienung über Drehgeber Drahtgeschwindigkeit) vom System errechnet.
•
Weitere Parameter können bei Bedarf an der Gerätesteuerung oder auch mit der
Schweißparametersoftware PC300.NET angepasst werden.
Geräteserie Phoenix Expert:
Die Einstellung der Schweißaufgabe erfolgt an der Stromquellengerätesteuerung, siehe entsprechende
Systemdokumentation.
Bei Bedarf können ausschließlich die vordefinierten Spezial-Schweißaufgaben SP1 = JOB 129 /
SP2 = JOB130 / SP3 = JOB 131 an der Drahtvorschubgerätesteuerung angewählt werden. Die Anwahl
der Spezial-JOBs erfolgt durch einen langen Tastendruck auf die Drucktaste, Anwahl Schweißaufgabe.
Das Umschalten der Spezial-JOBs erfolgt durch einen kurzen Tastendruck.
5.3.4
Schweißaufgabenanwahl
Zur Schweißaufgabenanwahl sind folgende Schritte durchzuführen:
•
Grundparameter (Materialart, Drahtdurchmesser und Schutzgasart) und Schweißverfahren wählen
(JOB-Nummer anhand JOB-List > siehe Kapitel 11.1 wählen und eingeben).
•
Betriebs- und Schweißart wählen
•
Schweißleistung einstellen
•
Lichtbogenlänge und Dynamik ggf. korrigieren
•
Expertparameter für Sonderanwendungen anpassen
5.3.4.1
Grundschweißparameter
Zu Beginn muss der Anwender die Grundparameter (Materialart, Drahtdurchmesser und Schutzgasart)
des Schweißsystems ermitteln. Diese Grundparameter werden anschließend mit der
Schweißaufgabenliste (JOB-LIST) verglichen. Die Kombination der Grundparameter ergibt eine JOB-
Nummer, welche nun an der Gerätesteuerung eingeben werden muss. Diese Grundeinstellung muss
ausschließlich beim Draht- oder Gaswechsel erneut geprüft bzw. angepasst werden.
Ändern der JOB-Nummer ist nur möglich wenn kein Schweißstrom fließt.
5.3.4.2
Betriebsart
Die Betriebsart bestimmt den mit dem Schweißbrenner gesteuerten Prozessablauf. Detaillierte
Beschreibungen der Betriebsarten > siehe Kapitel 5.3.10.
099-005507-EW500
13.09.2018
Aufbau und Funktion

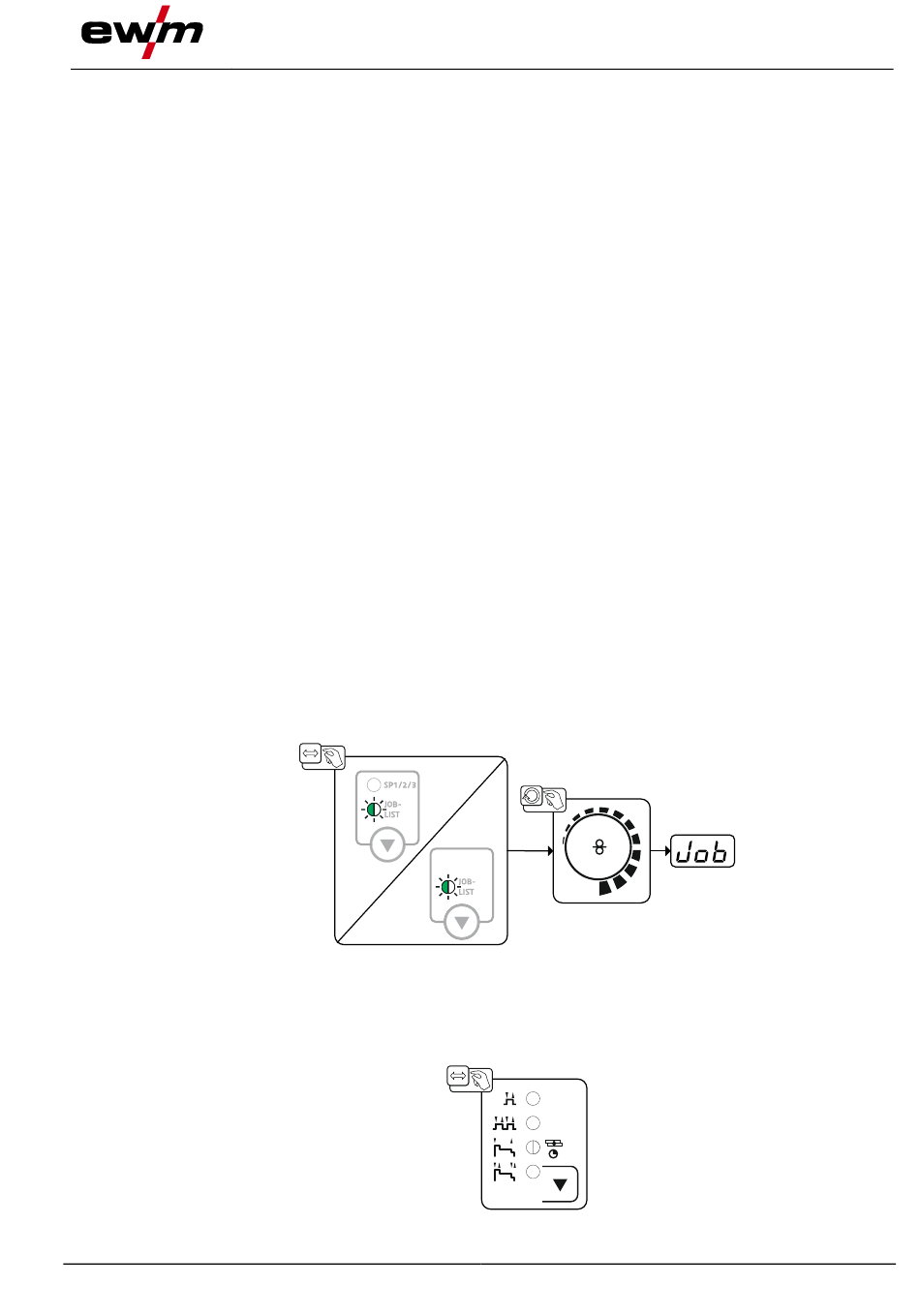

Abbildung 5-16
Abbildung 5-17
MIG/MAG-Schweißen
35
