Aufbau und Funktion
MIG/MAG-Schweißen
5.8.5
MIG/MAG-Schweißaufgabendefinition
Diese Geräteserie zeichnet sich durch einfache Bedienung bei hohem Funktionsumfang aus.
•
eine Vielzahl von Schweißaufgaben (JOBs), bestehend aus Schweißverfahren, Materialart,
Drahtdurchmesser und Schutzgasart) sind bereits vordefiniert.
•
Benötigte Prozessparameter werden in Abhängigkeit vom vorgegebenen Arbeitspunkt
(Einknopfbedienung über Drehgeber Drahtgeschwindigkeit) vom System errechnet.
•
Weitere Parameter können bei Bedarf im Konfigurationsmenü der Steuerung oder auch mit der
Schweißparametersoftware PC300.NET angepasst werden.
Geräteserie Phoenix Expert:
Die Einstellung der Schweißaufgabe erfolgt an der Stromquellengerätesteuerung, siehe entsprechende
Systemdokumentation.
Bei Bedarf können ausschließlich die vordefinierten Spezial-Schweißaufgaben SP1 = JOB 129 /
SP2 = JOB130 / SP3 = JOB 131 an der Drahtvorschubgerätesteuerung angewählt werden. Die Anwahl
der Spezial-JOBs erfolgt durch einen langen Tastendruck auf die Drucktaste, Anwahl Schweißaufgabe.
Das Umschalten der Spezial-JOBs erfolgt durch einen kurzen Tastendruck.
5.8.6

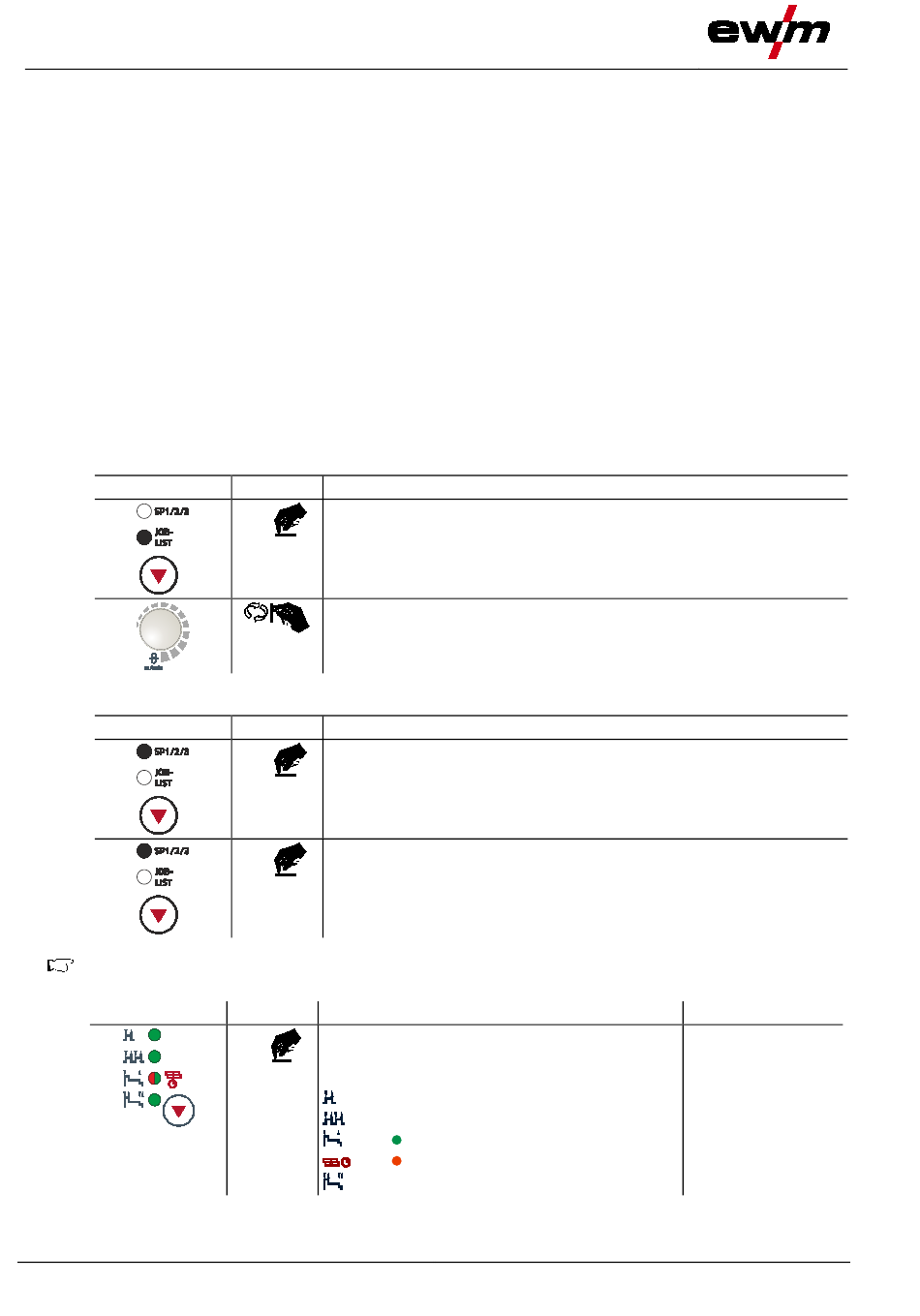

Schweißaufgabenanwahl
5.8.6.1
Grundschweißparameter
alpha Q, Phoenix Progress, Taurus Synergic S:
Bedienelement
Phoenix Expert:
Bedienelement
Ändern der JOB-Nummer ist nur möglich wenn kein Schweißstrom fließt.
5.8.6.2
Betriebsart
Bedienelement
40
Aktion
Ergebnis
Anwahl JOB-List
1 x
JOB (Schweißaufgabe) anhand der JOB-List auswählen.
Der Aufkleber „JOB-List" befindet sich auf der Innenseite der
Schutzklappe des Drahtvorschubantriebes.
JOB-Nummer einstellen.
3 s warten, bis die Einstellung übernommen wird.
Aktion
Ergebnis
Anwahl Spezial-JOB (SP1/2/3)
2 s
Spezial-JOB-Nummer einstellen
1 x
SP1 = JOB 129 / SP2 = JOB130 / SP3 = JOB 131
Mit langem Tastendruck werden die Spezial-JOBs wieder verlassen.
Aktion
Ergebnis
Anwahl Betriebsart
n x
Die Signalleuchte zeigt die gewählte Betriebsart
an.
2-Takt-Betrieb
4-Takt-Betrieb
4-Takt-Spezialbetrieb
Grün 2-Takt-Spezialbetrieb
Rot
Betriebsart Punkten
Anzeige
keine Änderung
099-005508-EW500
04.04.2016
