Aufbau und Funktion
MIG/MAG-Schweißen
•

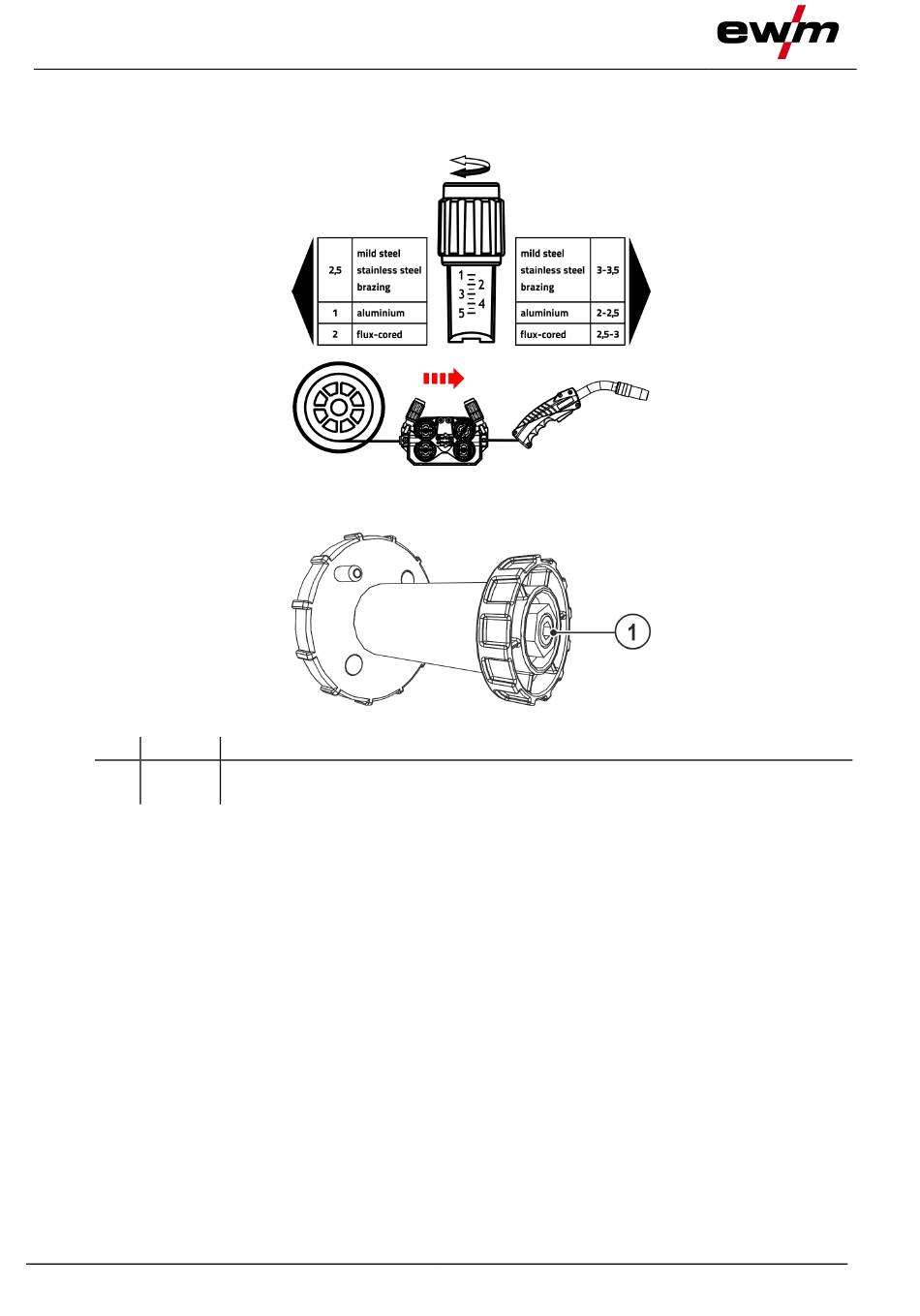

Der Anpressdruck muss in Abhängigkeit vom verwendeten Zusatzwerkstoff an den Einstellmuttern der
Druckeinheiten für jede Seite (Drahteingang / Drahtausgang) getrennt eingestellt werden. Eine Tabelle
mit Einstellwerten befindet sich auf einem Aufkleber in der Nähe des Drahtvorschubantriebes:
5.2.2.4
Einstellung Spulenbremse
Pos. Symbol
1
•
Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen, um die Bremswirkung zu erhöhen.
Spulenbremse so weit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht nachläuft
aber im Betrieb nicht blockiert.
5.2.3
MIG/MAG-Schweißaufgabendefinition
Diese Geräteserie zeichnet sich durch einfache Bedienung bei hohem Funktionsumfang aus.
•
JOBs (Schweißaufgaben, bestehend aus Schweißverfahren, Materialart, Drahtdurchmesser und
Schutzgasart) für alle gängigen Schweißaufgaben vordefiniert.
•
Einfache JOB-Anwahl aus einer Liste vordefinierter JOBs (Aufkleber am Gerät).
•
Benötigte Prozessparameter werden in Abhängigkeit vom vorgegebenen Arbeitspunkt (Einknopfbedie-
nung über Drehknopf Drahtgeschwindigkeit) vom System errechnet.
•
Konventionelle Schweißaufgabendefinition über Drahtgeschwindigkeit und Schweißspannung eben-
falls möglich.
Die im Folgenden beschriebene Schweißaufgabendefinition gilt für die Definition von MIG/MAG-
und Fülldraht-Schweißaufgaben!
Signalleuchte Polaritätsvorgabe beachten!
Je nach angewähltem JOB / Schweißverfahren, kann es notwendig sein, die
Schweißstrompolarität zu ändern.
•
Polaritätswahlstecker ggf. umstecken.
34
Beschreibung
0
Innensechskantschraube
Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
Abbildung 5-14
Abbildung 5-15
099-005547-EW500
15.11.2022
