MIG/MAG-Schweißen
5.3.13 MIG/MAG-Standardbrenner
Der Brennertaster des MIG-Schweißbrenners dient grundsätzlich dem Starten und Beenden des
Schweißvorgangs.
Bedienelemente
Brennertaster
Darüber hinaus sind, je nach Gerätetyp und Steuerungskonfiguration, weitere Funktionen durch
Tippen des Brennertasters möglich > siehe Kapitel 5.9:
•
Umschalten zwischen Schweißprogrammen (P8).
•
Programmanwahl vor dem Schweißstart (P17).
•
Umschalten zwischen Impuls- und Standardschweißen in der Betriebsart 4-Takt-Spezial.
•
Umschalten zwischen Drahtvorschubgeräten bei Doppelbetrieb (P10).
5.3.14 MIG/MAG-Sonderbrenner
Funktionsbeschreibungen und weiterführende Hinweise entnehmen Sie der Betriebsanleitung
zum jeweiligen Schweißbrenner!

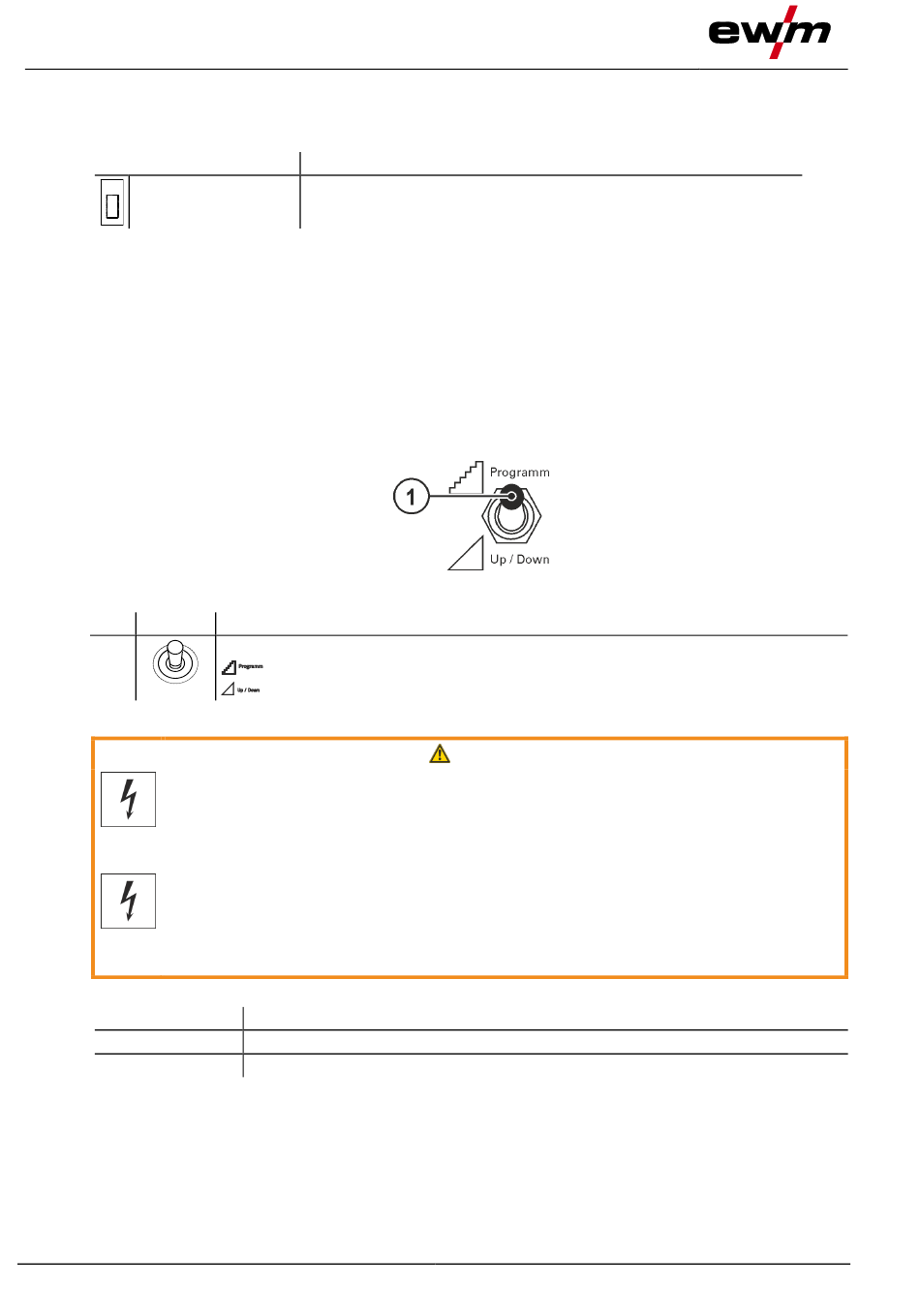

5.3.14.1 Programm- und Up-/Down-Betrieb
Pos. Symbol
1
5.3.14.2 Umschaltung zwischen Push/Pull- und Zwischenantrieb
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von
sachkundigen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Gefahren durch nicht durchgeführte Prüfung nach dem Umbau!
Vor Wiederinbetriebnahme muss eine „Inspektion und Prüfung während des Betriebes"
entsprechend IEC / DIN EN 60974-4 „Lichtbogen-Schweißeinrichtungen - Inspektion und
Prüfung während des Betriebes" durchgeführt werden!
•
Prüfung nach IEC / DIN EN 60974-4 durchführen!
Die Stecker befinden sich direkt auf der Platine M3.7X.
Stecker
auf X24
auf X23
62
Funktionen
•
Schweißen starten / beenden
Beschreibung
0
Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich)
--- Programme oder JOBs umschalten
---- Schweißleistung stufenlos einstellen
Funktion
Betrieb mit Push/Pull-Schweißbrenner (ab Werk)
Betrieb mit Zwischenantrieb
Abbildung 5-54
WARNUNG
099-005507-EW500
13.09.2018
