5.2.5
MIG/MAG-Schweißaufgabendefinition
Diese Geräteserie zeichnet sich durch einfache Bedienung bei hohem Funktionsumfang aus.
• JOBs (Schweißaufgaben, bestehend aus Schweißverfahren, Materialart, Drahtdurchmesser und
Schutzgasart) für alle gängigen Schweißaufgaben vordefiniert.
• Einf ache JOB-Anwahl aus einer Liste vordefinierter JOBs (Aufkleber am Gerät).
• Benötigte Prozessparameter werden in Abhängigkeit vom vorgegebenen Arbeitspunkt (Einknopfbedie-
nung über Drehknopf Drahtgeschwindigkeit) vom System errechnet.
• Konventionelle Schweißaufgabendefinition über Drahtgeschwindigkeit und Schweißspannung eben-
f alls möglich > siehe Kapitel 5.2.8.
Die im Folgenden beschriebene Schweißaufgabendefinition gilt für die Definition von MIG/MAG-
und Fülldraht-Schweißaufgaben!
Signalleuchte Polaritätsvorgabe beachten!
Je nach angewähltem JOB / Schweißverfahren, kann es notwendig sein, die Schweißstrompolari-
tät zu ändern.
• Polaritätswahlstecker ggf. umstecken.
5.2.6
Schweißaufgabenanwahl
Zur Schweißaufgabenanwahl sind folgende Schritte durchzuführen:
• Grundparameter (Materialart, Drahtdurchmesser und Schutzgasart) und Schweißverfahren wählen
(JOB-Nummer anhand JOB-List > siehe Kapitel 11.1 wählen und eingeben).
• Betriebs- und Schweißart wählen
• Schweißleistung einstellen
• Lichtbogenlänge und Dynamik ggf. korrigieren
• Expertparameter für Sonderanwendungen anpassen
5.2.6.1
Grundschweißparameter
Zu Beginn muss der Anwender die Grundparameter (Materialart, Drahtdurchmesser und Schutzgasart)
des Schweißsystems ermitteln. Diese Grundparameter werden anschließend mit der Schweißaufgaben-
liste (JOB-LIST) verglichen. Die Kombination der Grundparameter ergibt eine JOB-Nummer, welche an
der Gerätesteuerung eingeben wird. Diese Grundeinstellung muss ausschließlich beim Draht- oder Gas-
wechsel erneut geprüft bzw. angepasst werden.
Einstellungen zu Punktzeit-, Pausezeit und Drahtvorschubgeschwindigkeit gelten für alle JOBs
gemeinsam. Alle anderen Parameterwerte sind in jedem JOB separat gespeichert. Änderungen
werden dauerhaft im aktuell angewählten JOB abgespeichert.
Diese Parameterwerte können bei Bedarf auf die Werkseinstellungen zurückgesetzt wer-
den > siehe Kapitel 7.5.
099-005698-EW500
16.6.2023

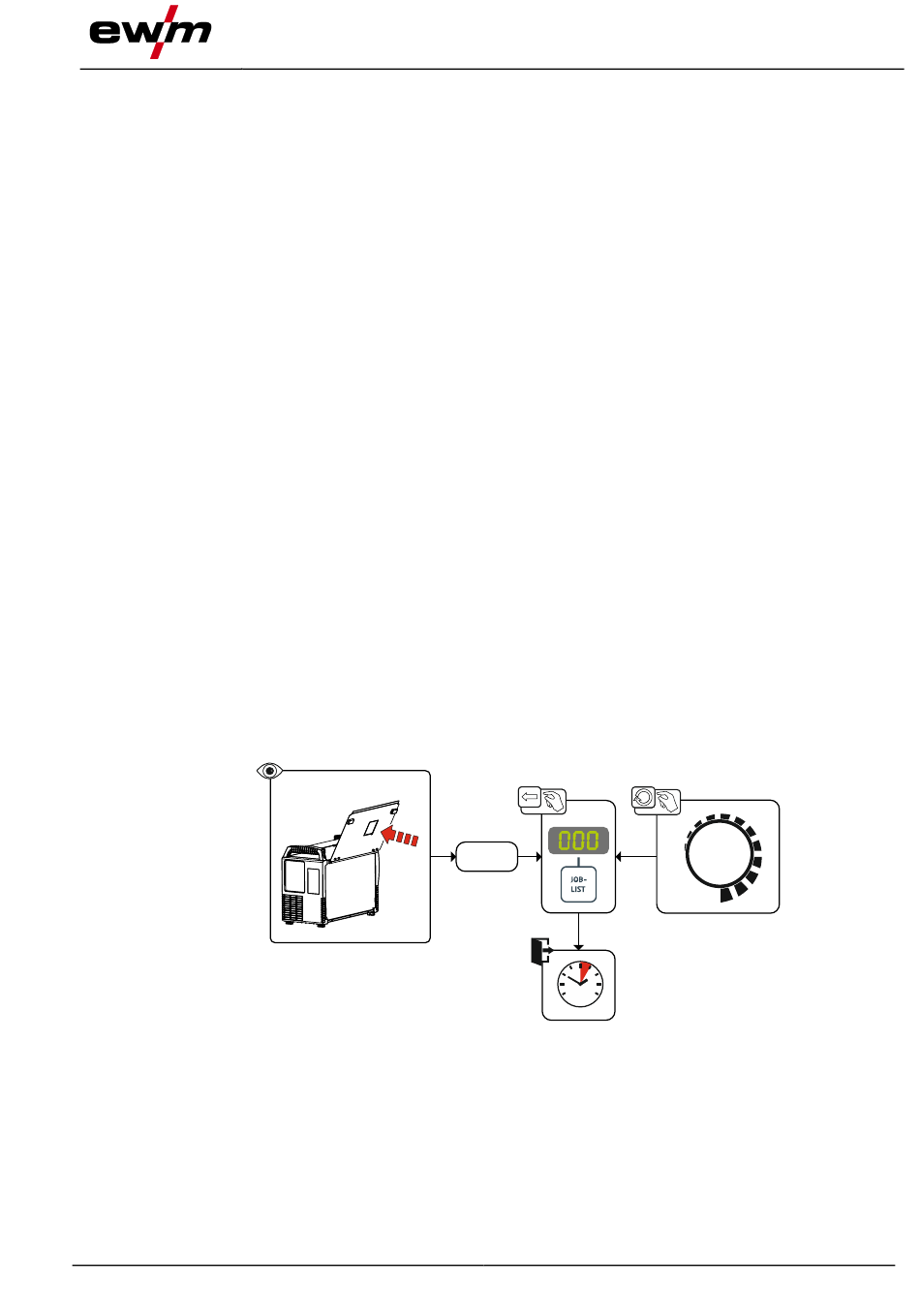

JOB-LIST
JOB
Abbildung 5-19
Aufbau und Funktion
MIG/MAG-Schweißen
3s
39
