Aufbau und Funktion
MIG/MAG-Schweißen
Voraussetzung für den automatischen Einfädelvorgang ist die korrekte Vorbereitung der
Drahtführung insbesondere im Bereich des Kapillar- bzw.
Drahtführungsrohres > siehe Kapitel 5.3.1.

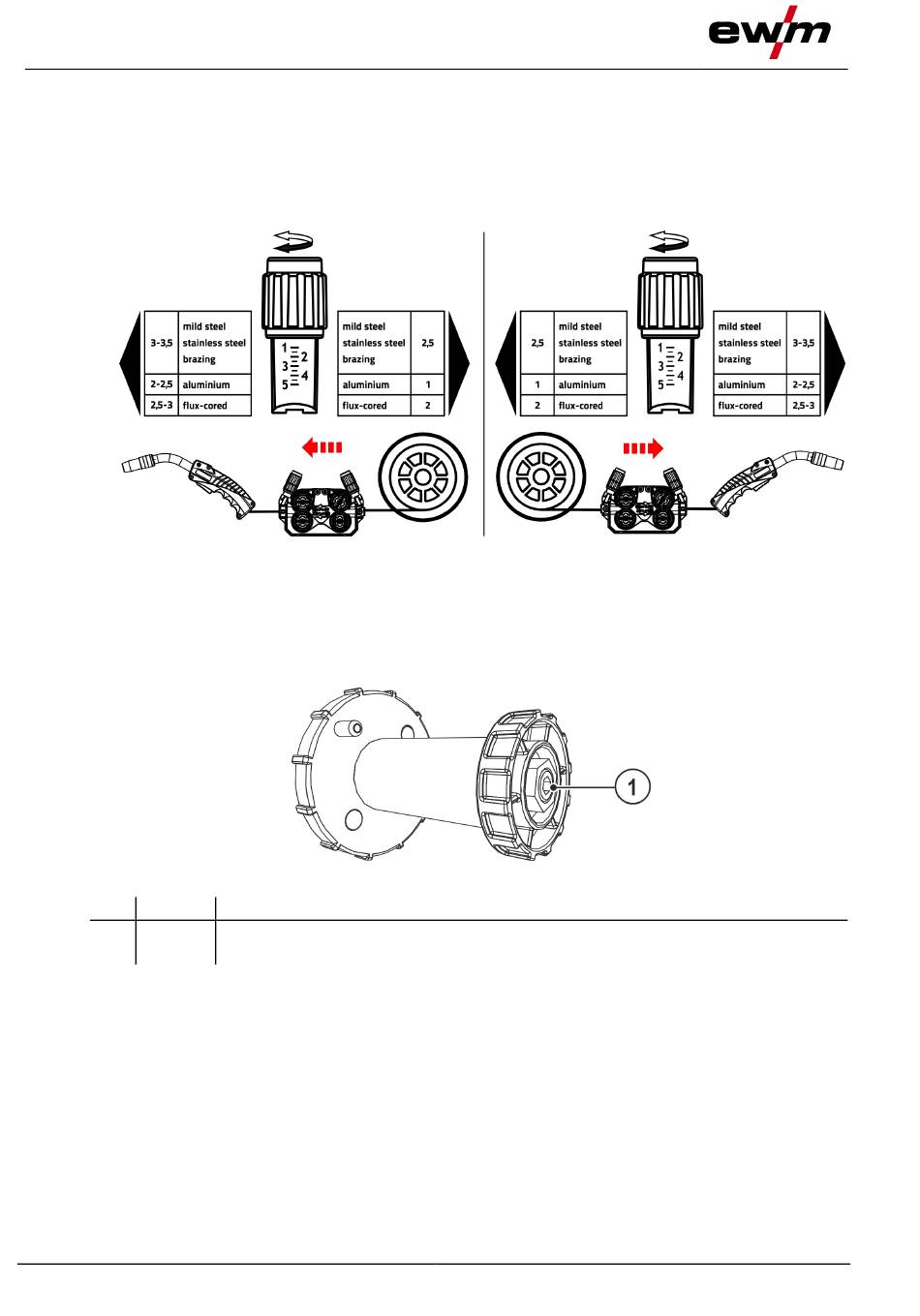

Der Anpressdruck muss in Abhängigkeit vom verwendeten Zusatzwerkstoff an den Einstellmuttern der
Druckeinheiten für jede Seite (Drahteingang / Drahtausgang) getrennt eingestellt werden. Eine Tabelle
mit Einstellwerten befindet sich auf einem Aufkleber in der Nähe des Drahtvorschubantriebes:
Variante 1: linksseitige Einbaulage
Automatischer Einfädelstopp
Schweißbrenner während des Einfädelvorgangs auf das Werkstück aufsetzen. Der Schweißdraht wird
nun so lange eingefädelt bis er auf das Werkstück trifft.
5.3.2.5

Einstellung Spulenbremse

Pos. Symbol
1
Innensechskantschraube (8 mm) im Uhrzeigersinn anziehen um die Bremswirkung zu erhöhen.
Spulenbremse soweit anziehen, dass sie bei Stopp des Drahtvorschubmotors nicht nachläuft aber
im Betrieb nicht blockiert.
34
Beschreibung
0
Innensechskantschraube
Befestigung der Drahtspulenaufnahme und Einstellung der Spulenbremse
Variante 2: rechtsseitige Einbaulage
Abbildung 5-14
Abbildung 5-15
099-005507-EW500
13.09.2018
