Aufbau und Funktion
WIG-Schweißen
Pos. Symbol
5
6
7
•
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
sichern.
•
Schweißstromstecker des Kombibrenners in die Anschlussbuchse, Schweißstrom (-) stecken und
durch Rechtsdrehen verriegeln (ausschließlich bei Variante mit separatem Schweißstromanschluss).
•
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
5.4.2
Schweißaufgabenanwahl
5.4.2.1
Schweißstromeinstellung
66
Beschreibung
0
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf zum Schweißbrenner
Anschlussbuchse, Schweißstrom „-"
•
WIG-Schweißen:
Stromquelle
Zusätzliche Systemdokumente beachten!
Schweißstromanschluss für Schweißbrenner

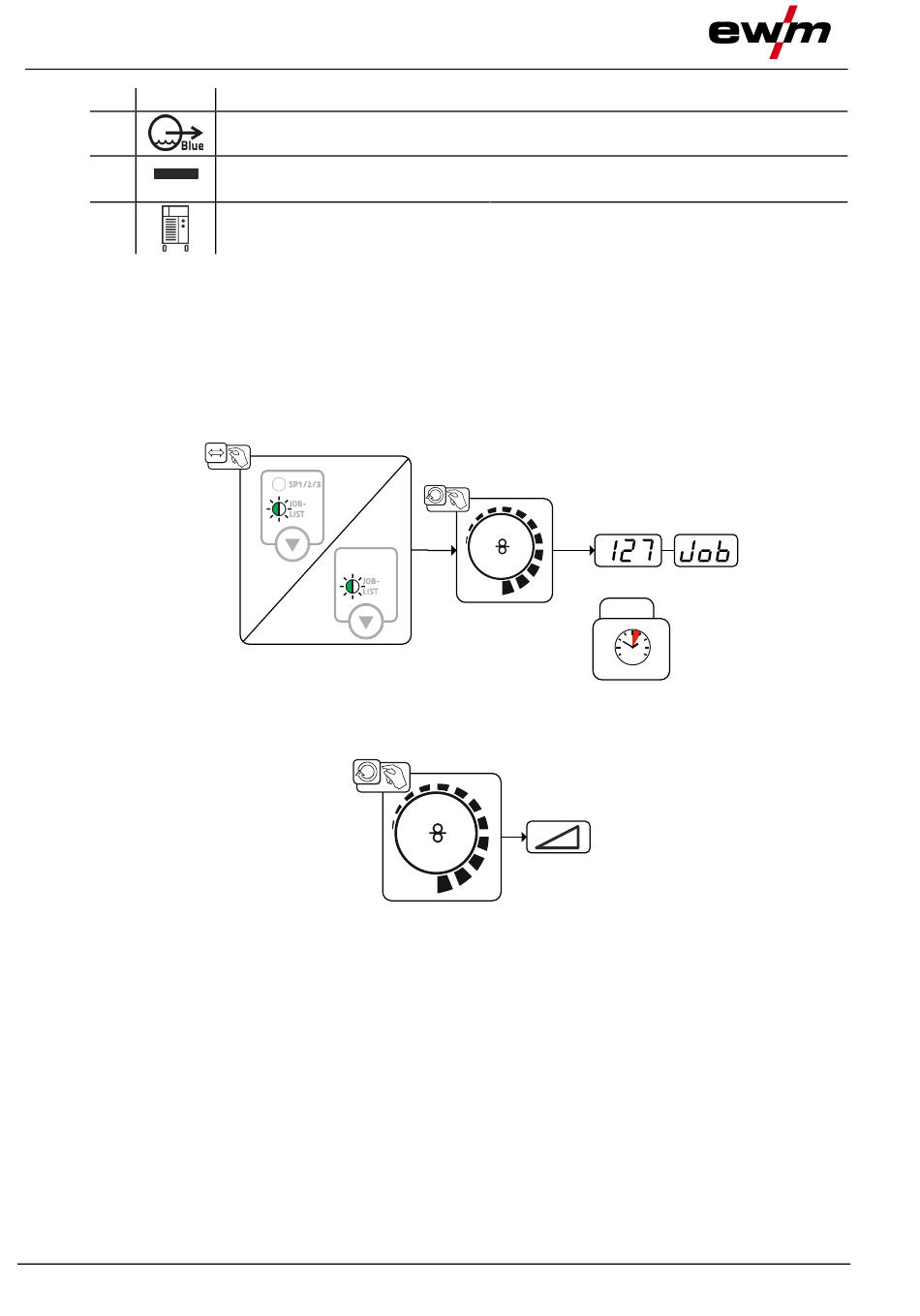

Abbildung 5-57
Abbildung 5-58
EXIT
3s
099-005507-EW500
13.09.2018
