Pos. Symbol
1
2
3
4
5
6
7
8
9
10
11
099-005507-EW500
13.09.2018

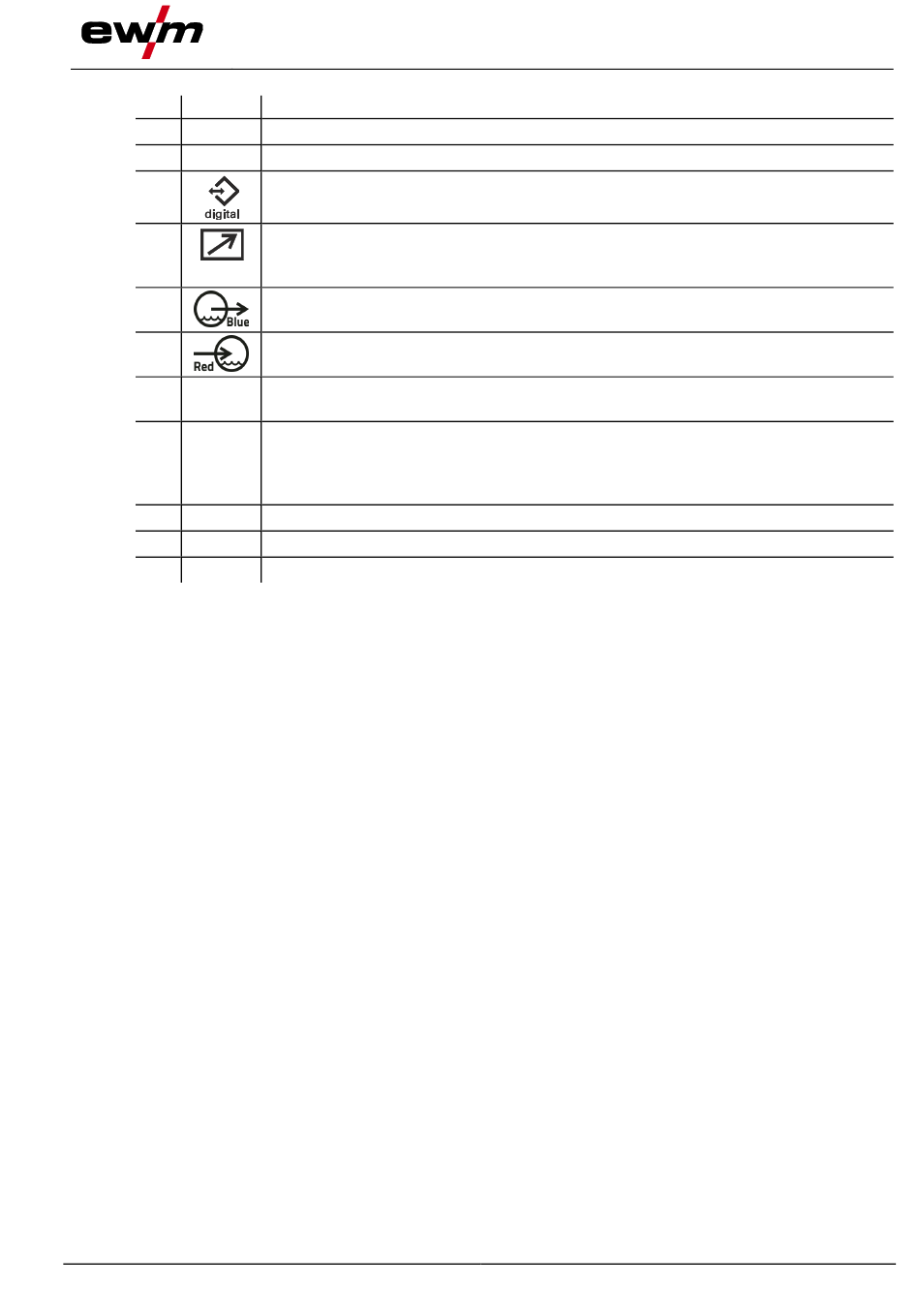

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Transportgriff
Gerätesteuerung > siehe Kapitel 4.4
Anschlussbuchse, 7-polig
Anschluss für Peripheriegeräte mit digitaler Schnittstelle
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf zum Schweißbrenner
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf vom Schweißbrenner
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schutzklappe
Abdeckung für den Drahtvorschubantrieb und weiteren Bedienelementen.
Auf der Innenseite befinden sich je nach Geräteserie weitere Klebeschilder mit
Informationen zu Verschleißteilen und JOB-Listen.
Griffmulde zum Öffnen der Schutzklappe
Schiebeverschluss, Verriegelung der Schutzklappe
Gerätefüße
Vorderansicht / Seitenansicht von rechts
13
