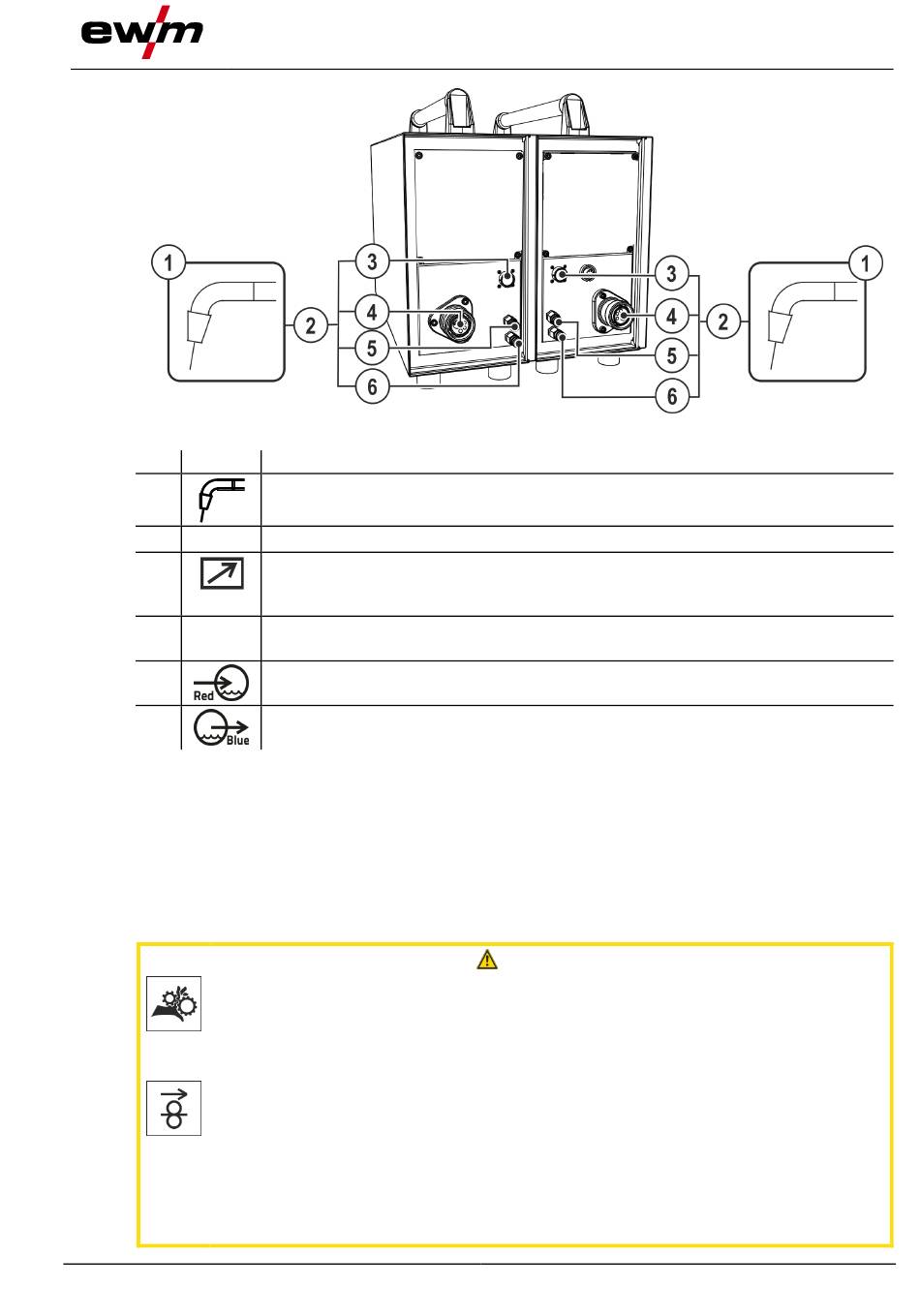

Pos. Symbol
1
2
3
4
5
6
Zentralstecker des Schweißbrenners in den Eurozentralanschluss einführen und mit Überwurfmutter
verschrauben.
Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Falls vorhanden:
Brenner-Steuerleitungsstecker 19-polig in Anschlussbuchse 19-polig (analog) stecken und verriegeln.
5.3.2
Drahtförderung
Verletzungsgefahr durch bewegliche Bauteile!
Die Drahtvorschubgeräte sind mit beweglichen Bauteilen ausgestattet die Hände, Haare,
Kleidungsstücke oder Werkzeuge erfassen und somit Personen verletzen können!
Nicht in rotierende oder bewegliche Bauteile oder Antriebsteile greifen!
Gehäuseabdeckungen bzw. Schutzklappen während des Betriebs geschlossen halten!
Verletzungsgefahr durch unkontrolliert austretenden Schweißdraht!
Der Schweißdraht kann mit hoher Geschwindigkeit gefördert werden und bei
unsachgemäßer oder unvollständiger Drahtführung unkontrolliert austreten und
Personen verletzen!
Vor dem Netzanschluss die vollständige Drahtführung von der Drahtspule bis zum
Schweißbrenner herstellen!
Drahtführung in regelmäßigen Abständen kontrollieren!
Während dem Betrieb alle Gehäuseabdeckungen bzw. Schutzklappen geschlossen halten!
099-005507-EW500
13.09.2018
Beschreibung
0
Schweißbrenner
Schweißbrennerschlauchpaket
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, etc.)
Schweißbrenneranschluss (Euro- oder Dinsezentralanschluss)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung (rot)
Kühlmittelrücklauf vom Schweißbrenner
Schnellverschlusskupplung (blau)
Kühlmittelvorlauf zum Schweißbrenner
Aufbau und Funktion
Abbildung 5-10
VORSICHT
MIG/MAG-Schweißen
29
