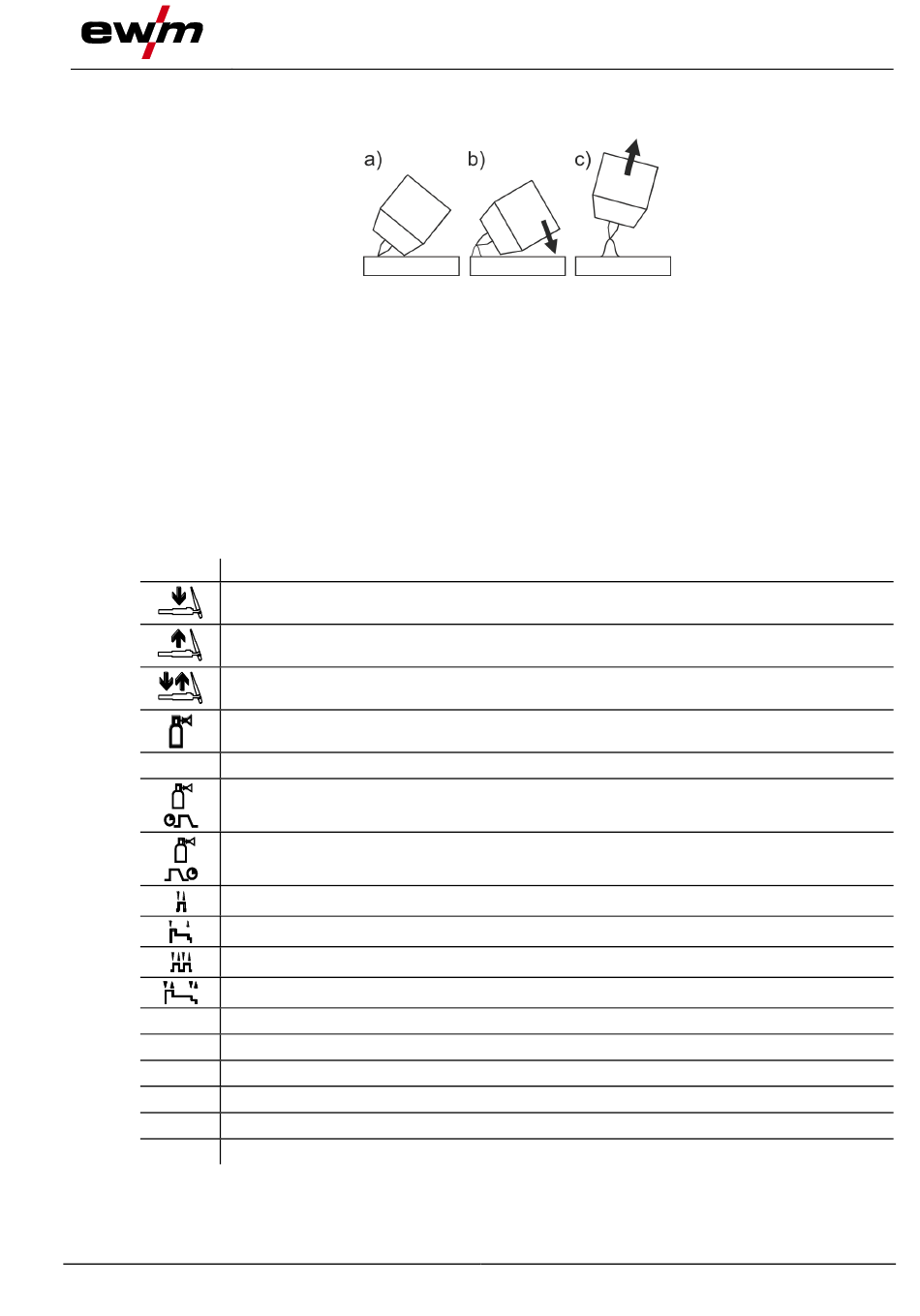

5.4.3 WIG-Lichtbogenzündung
5.4.3.1

Liftarc

Der Lichtbogen wird mit Werkstückberührung gezündet:
a) Die Brennergasdüse und Wolframelektrodenspitze vorsichtig auf das Werkstück aufsetzen und
Brennertaster betätigen (Liftarc-Strom fließt, unabhängig vom eingestellten Hauptstrom)
b) Brenner über Brennergasdüse neigen bis zwischen Elektrodenspitze und Werkstück ca. 2-3 mm
Abstand bestehen. Der Lichtbogen zündet und der Schweißstrom steigt, je nach eingestellter
Betriebsart, auf den eingestellten Start- bzw. Hauptstrom an.
c) Brenner abheben und in Normallage schwenken.
Beenden des Schweißvorgangs: Brennertaster loslassen bzw. betätigen und loslassen je nach
angewählter Betriebsart.
5.4.4 Betriebsarten (Funktionsabläufe)
5.4.4.1 Zeichen- und Funktionserklärung
Symbol Bedeutung
Brennertaster betätigen
Brennertaster loslassen
Brennertaster tippen (kurzes Drücken und Loslassen)
Schutzgas strömt
Schweißleistung
I
Gasvorströmen
Gasnachströmen
2-Takt
2-Takt-Spezial
4-Takt
4-Takt-Spezial
Zeit
t
Startprogramm
P
START
Hauptprogramm
P
A
vermindertes Hauptprogramm
P
B
Endprogramm
P
END
Slope-Zeit von P
t
S1
5.4.4.2

Zwangsabschaltung

Das Schweißgerät beendet den Zünd- bzw. Schweißvorgang bei
•
Zündfehler (bis 5 s nach dem Startsignal fließt kein Schweißstrom).
•
Lichtbogenabriss (Lichtbogen länger als 5 s unterbrochen).
099-005507-EW500
13.09.2018
Abbildung 5-59
, auf P
START A
Aufbau und Funktion
WIG-Schweißen
67
