Gerätebeschreibung - Schnellübersicht

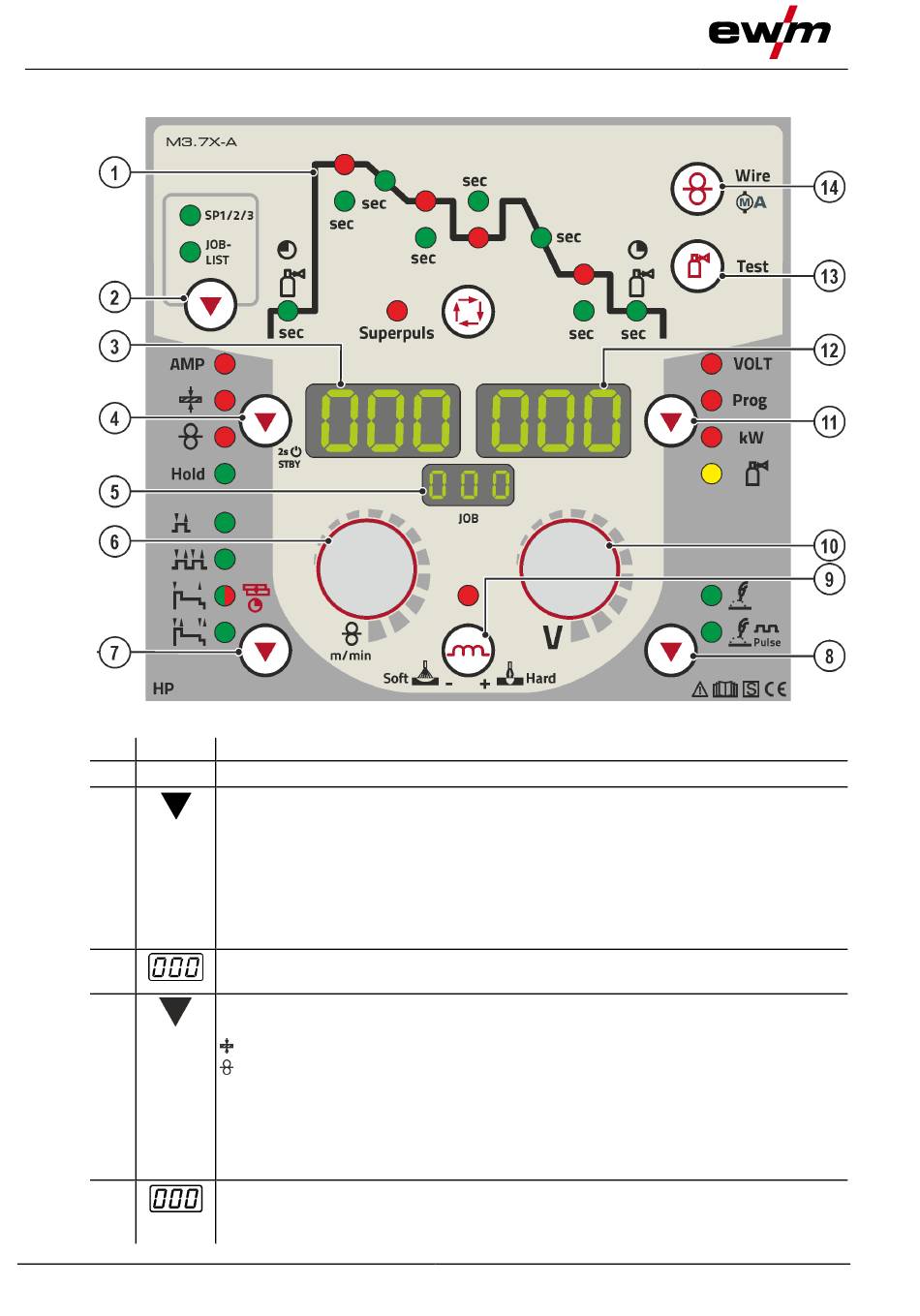

Gerätesteuerung - Bedienelemente
4.4
Gerätesteuerung - Bedienelemente
Pos. Symbol
1
2
3
4
5
16
Beschreibung
0
Funktionsablauf > siehe Kapitel 4.4.1
Drucktaste, Anwahl Schweißaufgabe (JOB)
SP1/2/3 - Spezial-JOBs (ausschließlich Phoenix Expert). Langer Tastendruck: Anwahl
der Spezial-JOBs. Kurzer Tastendruck: Umschalten zwischen den Spezial-
JOBs.
JOB-LIST
Schweißaufgabe anhand der Schweißaufgabenliste (JOB-LIST)
wählen (nicht Phoenix Expert). Die Liste befindet sich auf der Innenseite der
Schutzklappe des Drahtvorschubantriebes oder auch im Anhang dieser
Betriebsanleitung.
Anzeige, links
Schweißstrom, Materialdicke, Drahtgeschwindigkeit, Hold-Werte
Drucktaste, Parameteranwahl links / Energiesparmodus
AMP ----- Schweißstrom
--------- Materialdicke > siehe Kapitel 5.3.4.4
--------- Drahtgeschwindigkeit
Hold ----- Nach dem Schweißen werden die zuletzt geschweißten Werte aus dem
Hauptprogramm angezeigt. Die Signalleuchte leuchtet.
STBY --- Nach 2 s Betätigung wechselt das Gerät in den Energiesparmodus.
Zum Reaktivieren genügt die Betätigung eines beliebigen
Bedienelementes > siehe Kapitel 5.10.2.
Anzeige, JOB
Anzeige der aktuell gewählten Schweißaufgabe (JOB-Nummer). Bei Phoenix Expert
wird ggf. der gewählte Spezial-JOB (SP1, 2 oder 3) angezeigt.
Abbildung 4-4
099-005507-EW500
13.09.2018
