Aufbau und Funktion
Zugriffssteuerung
5.7.1

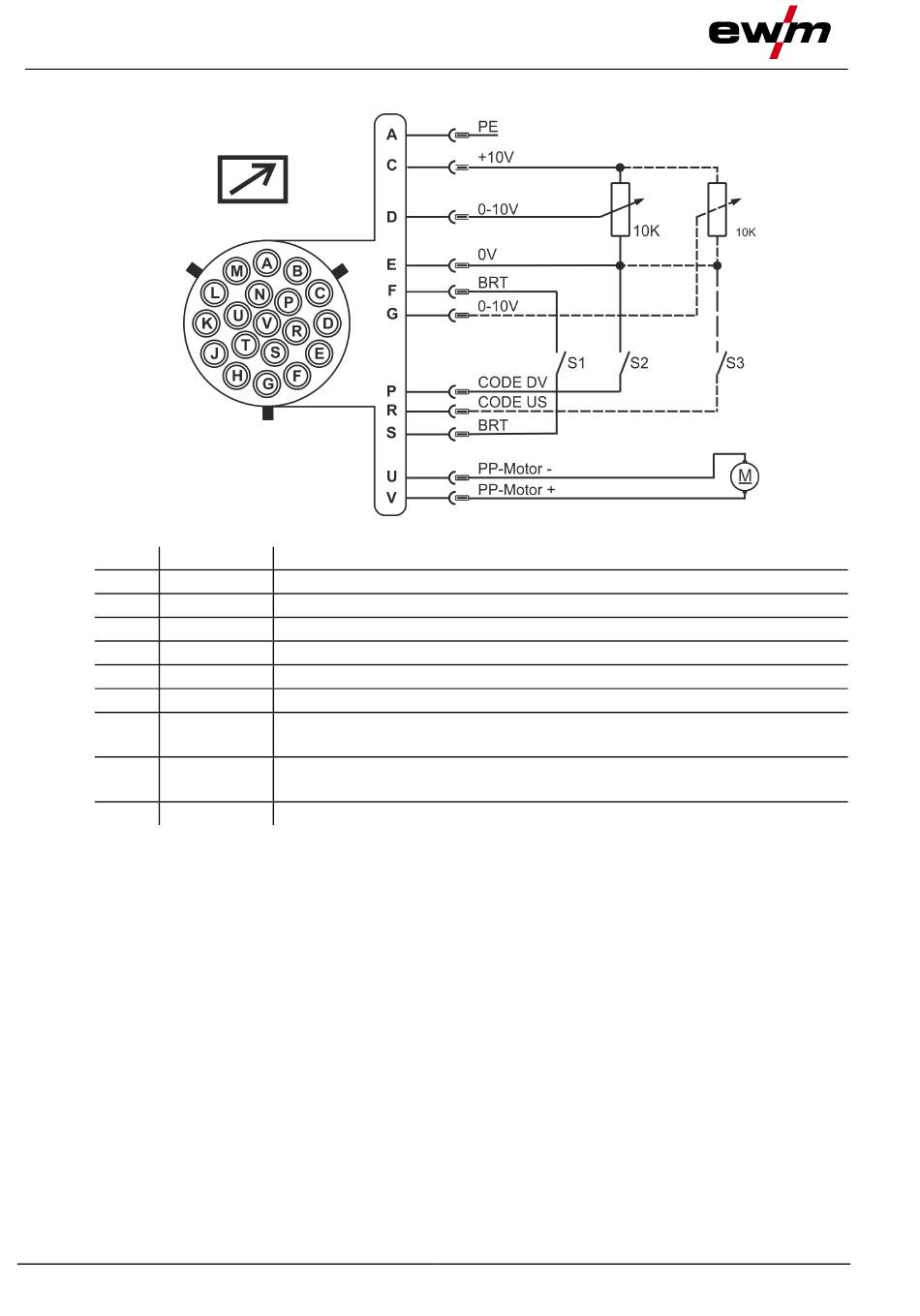

Fernstelleranschlussbuchse, 19-polig
Pin
Signalform
A
Ausgang
C
Ausgang
D
Eingang
E
Ausgang
F/S
Eingang
G
Eingang
P
Eingang
R
Eingang
U/V
Ausgang
74
Abbildung 5-71
Bezeichnung
Anschluss für Kabelabschirmung PE
Referenzspannung für Potentiometer 10 V (max. 10 mA)
Leitspannungsvorgabe (0 V - 10 V) - Drahtvorschubgeschwindigkeit
Bezugspotential (0V)
Schweißleistung Start / Stopp (S1)
Leitspannungsvorgabe (0 V - 10 V) - Korrektur der Lichtbogenlänge
Aktivierung Leitspannungsvorgabe für Drahtvorschubgeschwindigkeit (S2)
Zur Aktivierung Signal auf Bezugspotential 0V legen (Pin E)
Aktivierung Leitspannungsvorgabe für Korrektur der Lichtbogenlänge (S3)
Zur Aktivierung Signal auf Bezugspotential 0 V legen (Pin E)
Versorgungsspannung Push/Pull-Schweißbrenner
099-005507-EW500
13.09.2018
