EdilKamin BASIC Installations-, Betriebs- Und Wartungsanleitung Seite 99

ESPRIT - MAGIC - PRESTIGE
Ø 8
68
BASIC
60

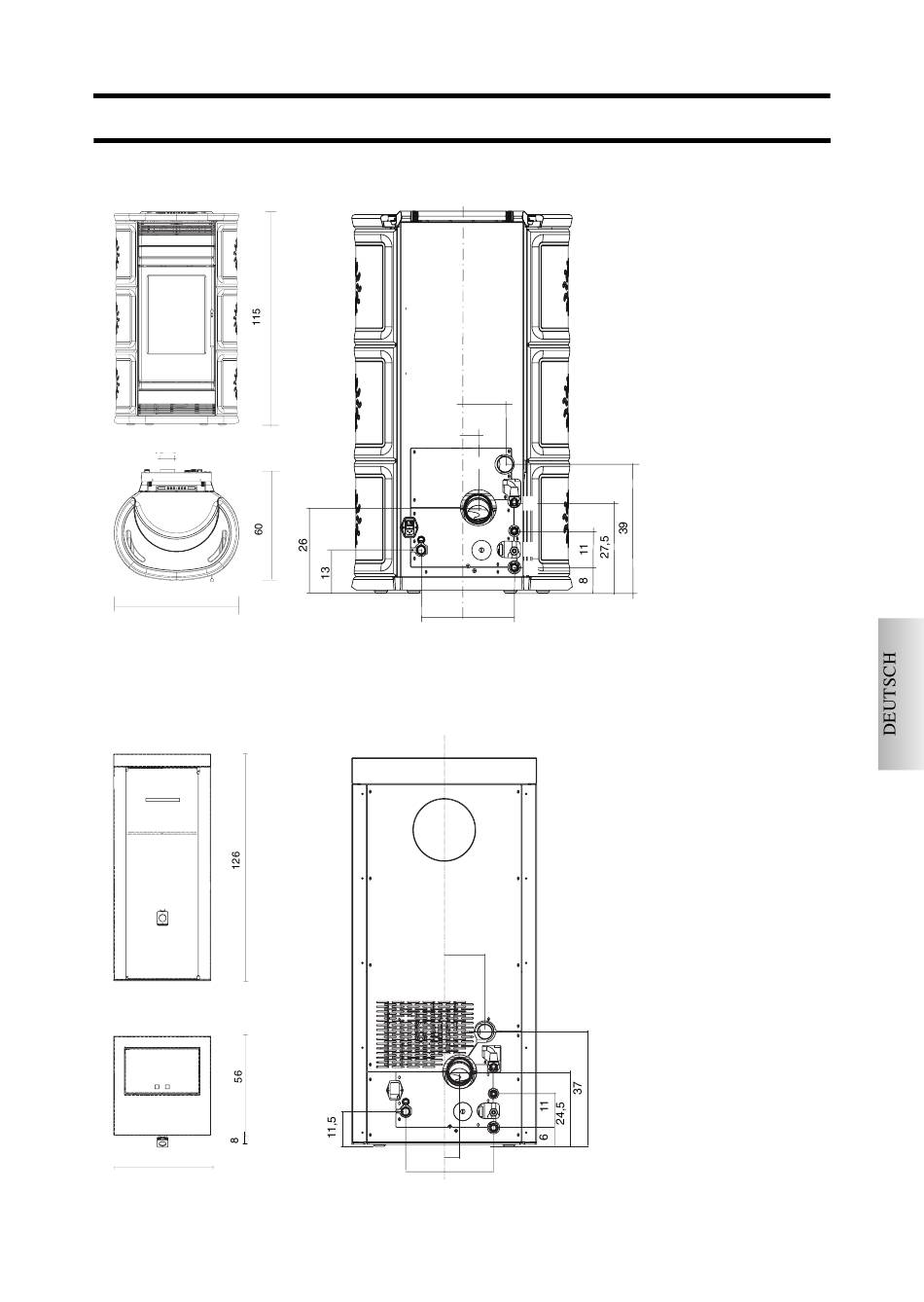

ABMESSUNGEN
13
5
A
G
C
H
F
12,5 16
13
A
B
G
C
H
D
F
E
5
12,5
16
99
A
= Einlass Verbrennungsluft Ø 5 cm
B = Sicherheitsventil ½ MF
C = Wasser-Nachfüllung ½ M
D = Wasser-Abflusshahn
E
= Anlagen-Rücklauf ¾ M
F
= Anlagen-Vorlauf ¾ M
G
= Rauchablass Ø 8 cm
H
= Thermostat-Rückstellungsstaste
B
D
E
A
= Einlass Verbrennungsluft Ø 5 cm
B
= Sicherheitsventil ½ MF
C
= Wasser-Nachfüllung ½ M
D = Wasser-Abflusshahn
E = Anlagen-Rücklauf ¾ M
F = Anlagen-Vorlauf ¾ M
G
= Rauchablass Ø 8 cm
H
= Thermostat-Rückstellungsstaste
