CONEXIONES HIDRÁULICAS

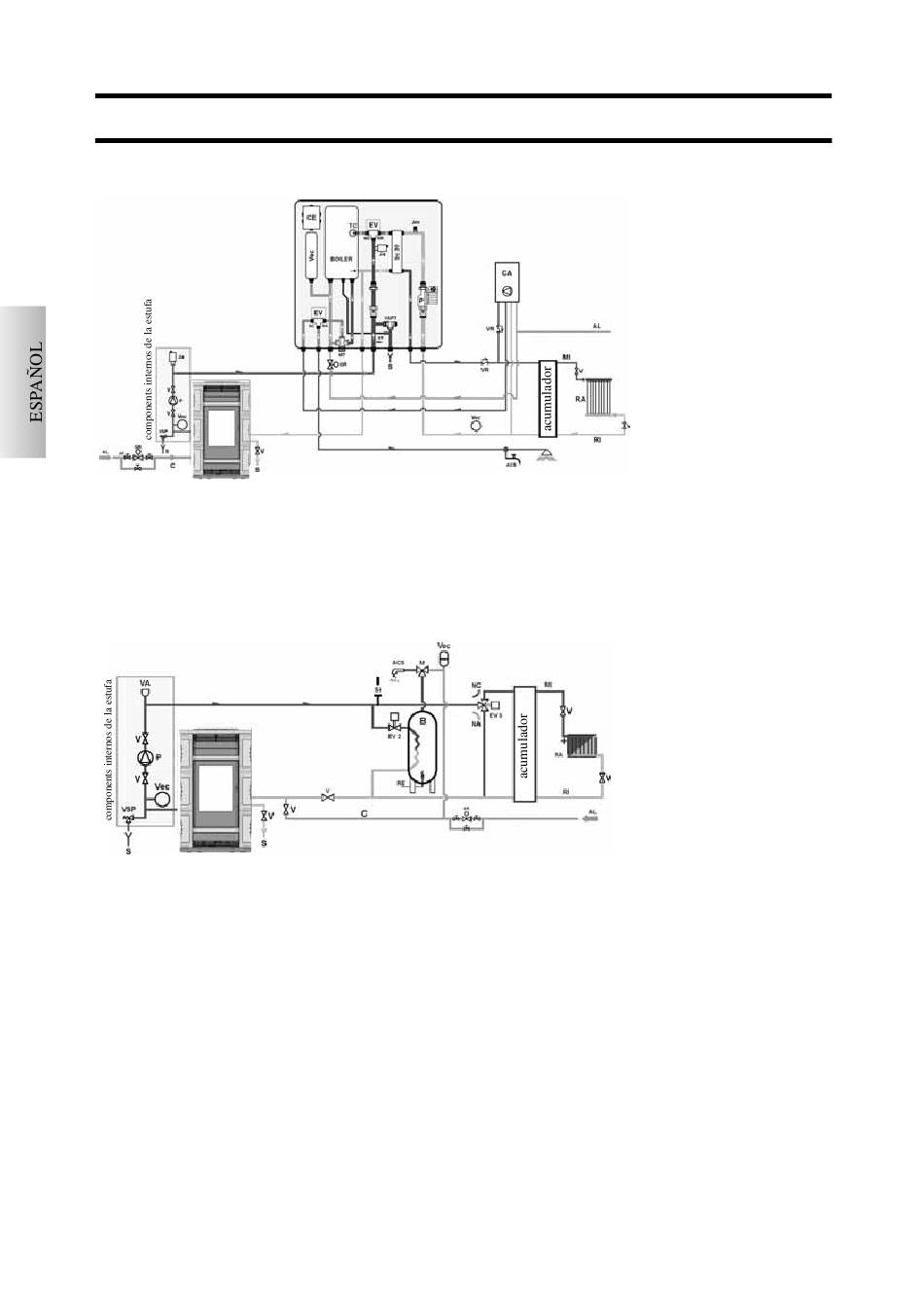

Instalación con producción de agua caliente sanitaria en acumulación con Idrokit combinado a caldera.
El siguiente esquema sólo es a nivel indicativo, la correcta instalación debe realizarse por personal especializado.
Instalación como única fuente de calor, con producción de agua caliente sanitaria con calentador.
El siguiente esquema sólo es a nivel indicativo, la correcta instalación debe realizarse por personal especializado.
NOTA:
El instalador deberá evaluar la necesidad posible de un vaso de expansión adicional, según el tipo de instalación prevista.
ATENCIÓN:
En fase de producción de Agua Caliente Sanitaria , la potencia a los termosifones disminuye temporalmente.
ACCESORIOS:
En los esquemas de arriba se ha previsto el uso de accesorios disponibles en la lista Edilkamin.
Además, hay disponibles partes sueltas (intercambiador, válvulas, etc) Para cualquier información contactar al vendedor de zona.
1° ENCENDIDO (VENDEDOR)
Comprobar que el sistema hidráulico haya sido realizado correctamente y esté dotado de vaso de expansión suficiente para
garantizar su seguridad.
La presencia del vaso incorporado en la termoestufa NO garantiza una adecuada protección de las dilataciones térmicas sufri-
das por el agua de toda la instalación.
Alimentar eléctricamente la termoestufa y efectuar el ensayo en frío.
Efectuar el llenado de la instalación a través del grifo de carga (se recomienda mantener la presión de casi 1 bar).
Durante la fase de carga dejar que la bomba "evacue" y abrir el respiradero manual (ver pág. 86)
Dicha operación también debe efectuase periódicamente.
82
LEYENDA
ACS: Agua caliente Sanitaria
AF: Agua fría
AL: Alimentación red hídrica
C: Carga/Reintegración
CE: Central electrónica
EV: Electroválvula de 3 vías
NA: Normalmente Abierta
NC: Normalmente cerrada
GR: Reductor de presión
Ja:
Jolly de respiradero automático
Jm:
Jolly de respiradero manual
MI:
Envío Instalación
MT: Mezclador termoestático
P: Bomba (circulador)
RA: Radiadores
RI: Retorno instalación
S: Descarga
SC30: Intercambiador de 30 placas
ST:
Sonda Temperatura
TC: Termostato de contacto
TS:
Termoestufa
V:
Válvula de esfera
Vec: Vaso expansión cerrado
VR:
Válvula de no retorno
VSPT: Válvula de seguridad pres. temp.
LEYENDA
ACS: Agua caliente Sanitaria
AL: Alimentación red hídrica
B: Caldera
C: Carga/Reintegración
EV2: Electroválvula de 2 vías
EV3: Electroválvula de 3 vías
NA:
Normalmente Abierta
NC:
Normalmente cerrada
GR:
Reductor de presión
MI:
Envío Instalación
P:
Bomba (circulador)
RA: Radiadores
RI: Retorno instalación
S: Descarga
TS: Termoestufa
V: Válvula de esfera
Vec:
Vaso expansión cerrado
VSP: Válvula de seguridad
