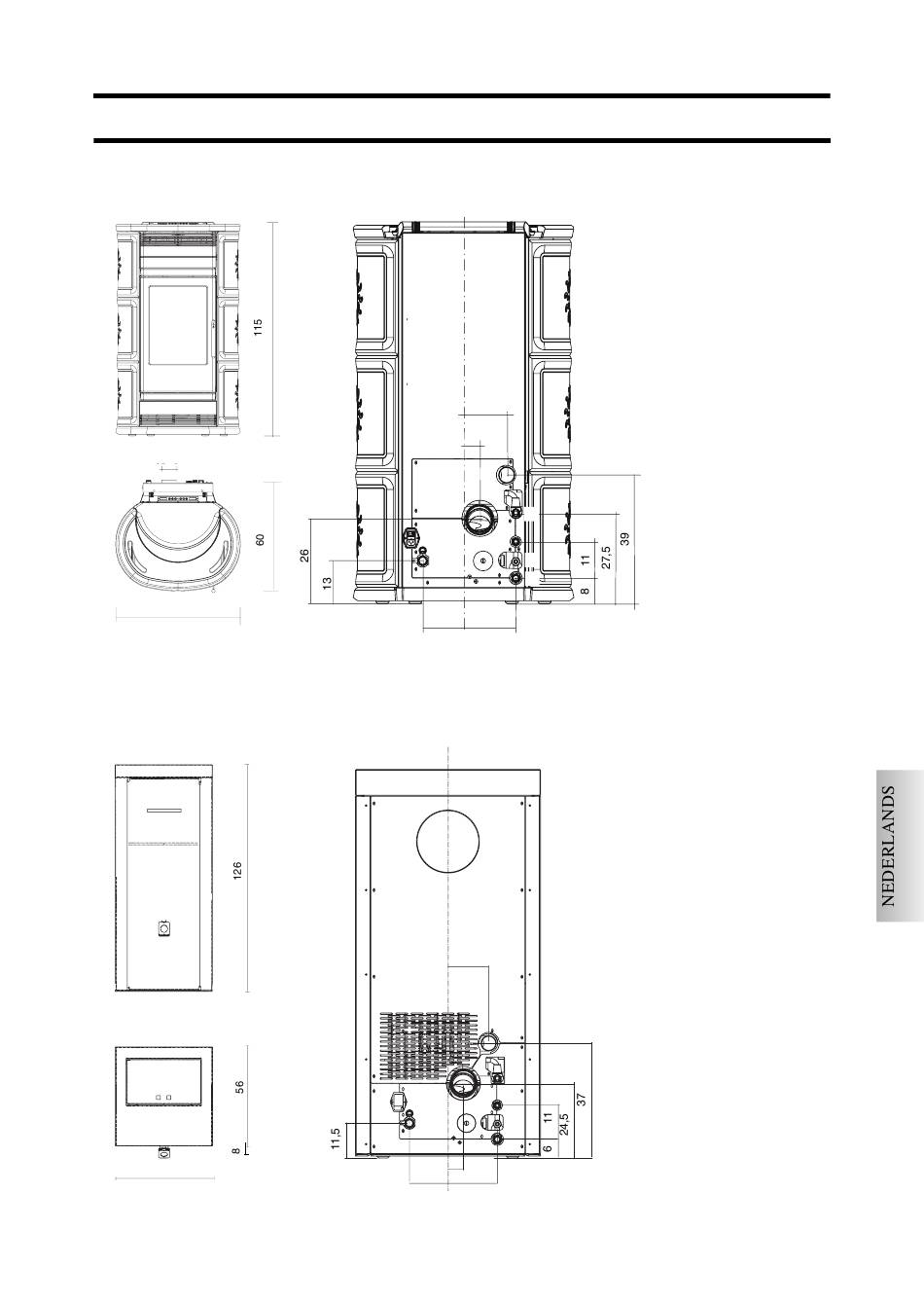

AFMETINGENAFMETINGEN
ESPRIT - MAGIC - PRESTIGE
Ø 8
68
BASIC
60
13
5
A
G
B
C
H
D
F
E
12,5 16
13
A
B
G
C
H
D
F
E
5
12,5
16
123
A
= toevoer verbrandingslucht Ø 5 cm
B = veiligheidsklep ½ MF
C = compensatie water ½ M
D = waterafvoerkraantje
E
= terugvoer installatie ¾ M
F
= toevoer installatie ¾ M
G
= rookafvoer Ø 8 cm
H
= toets heractivering thermostaat
A
= toevoer verbrandingslucht Ø 5 cm
B
= veiligheidsklep ½ MF
C
= compensatie water ½ M
D
= waterafvoerkraantje
E = terugvoer installatie ¾ M
F = toevoer installatie ¾ M
G = rookafvoer Ø 8 cm
H
= toets heractivering thermostaat
