EdilKamin BASIC Installations-, Betriebs- Und Wartungsanleitung Seite 3

ESPRIT - MAGIC - PRESTIGE
Ø 8
68
BASIC
60

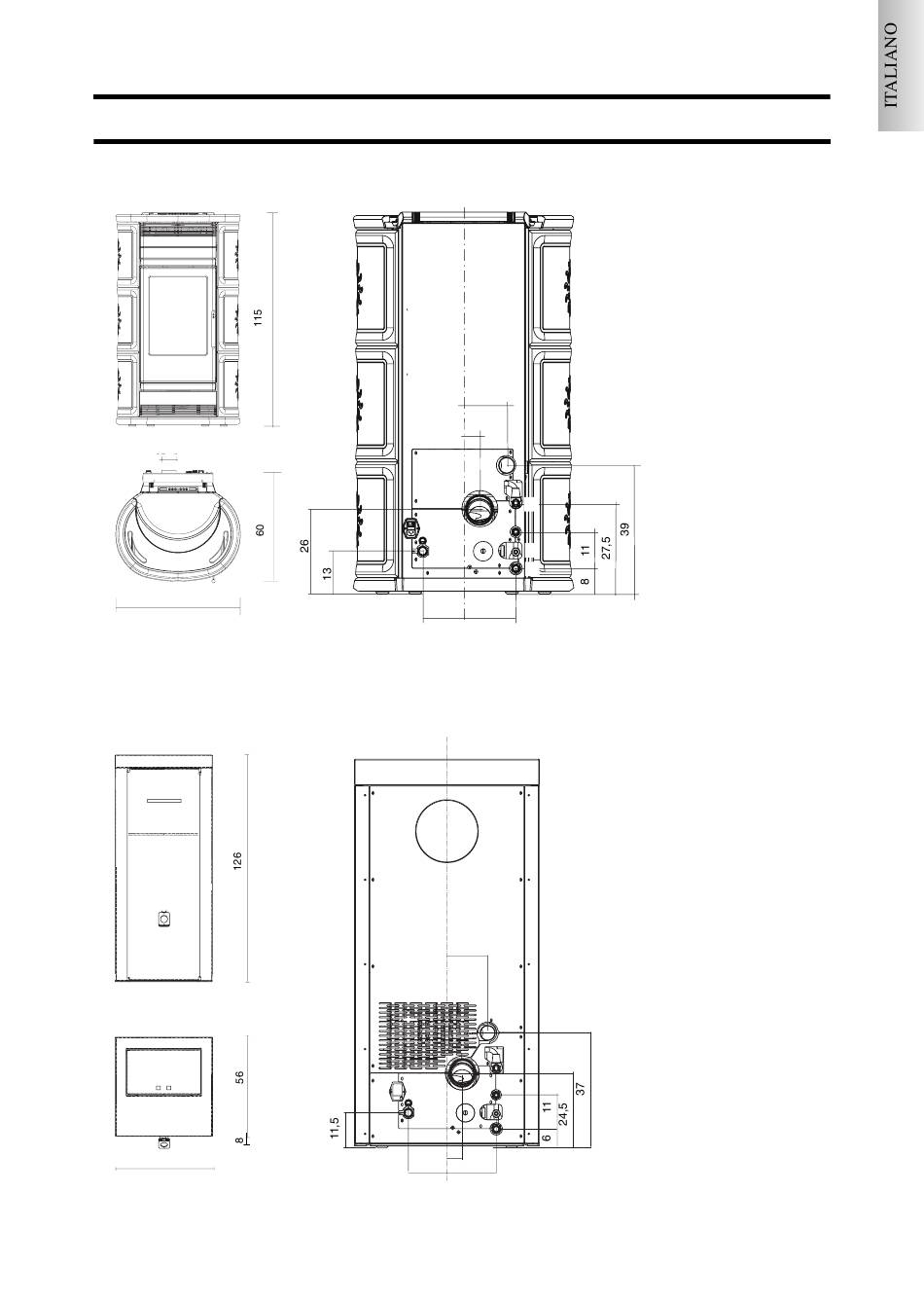

DIMENSIONI
13
5
A
G
B
C
H
D
F
E
12,5 16
13
A
B
G
C
H
D
F
E
5
12,5 16
3
A
= ingresso aria combustione Ø 5 cm
B = valvola di sicurezza 1/2 MF
C = reintegro acqua 1/2 M
D = rubinetto scarico acqua
E
= ritorno impianto 3/4 M
F
= mandata impianto 3/4 M
G
= uscita fumi Ø 8 cm
H
= pulsante riarmo termostato
A
= ingresso aria combustione Ø 5 cm
B
= valvola di sicurezza 1/2 MF
C
= reintegro acqua 1/2 M
D
= rubinetto scarico acqua
E = ritorno impianto 3/4 M
F = mandata impianto 3/4 M
G = uscita fumi Ø 8 cm
H
= pulsante riarmo termostato
