ALLACCIAMENTI IDRAULICI
(riservato Centro Assistenza Tecnica)
Le termostufe hanno una caldaia con capacità di 28 L d'acqua. Questa importante quantità d'acqua rende la termostufa estremamen-
te regolare nel funzionamento, risentendo poco delle variazioni di richiesta delle utenze. Ciò si traduce in una combustione molto
costante con alti rendimenti.
LA TERMOSTUFA NON DEVE MAI FUNZIONARE SENZA ACQUA NELL'IMPIANTO E CON PRESSIONE < 1 BAR.
UNA EVENTUALE ACCENSIONE "A SECCO" COMPROMETTE LA TERMOSTUFA.
L'allacciamento idraulico deve essere eseguito da personale qualificato che possa rilasciare dichiarazione di conformità secondo il
D.M. 37 ex L.46/90. E' indispensabile fare comunque riferimento alle leggi vigenti nelle singole nazioni.
NOTE PRATICHE
1) Per l'allacciamento della mandata, del ritorno e degli scarichi prevedere opportune soluzioni per facilitare, se necessario, un even-
tuale futuro spostamento della termostufa.
2) Per un miglior funzionamento il circuito primario (dove c'e' il generatore di calore) deve essere separato dal circuito secondario
(utilizzatore). Ad esempio tramite uno scambiatore a piastre che permetta lo scambio di energia sotto forma di calore senza miscelare
le acque.
Trattamento dell'acqua
Prevedere additivazione di sostanze antigelo, antincrostanti e anticorrosive. Nel caso l'acqua di riempimento e rabbocco abbia durez-
za superiore a 35°F, impiegare un addolcitore. Per suggerimenti fare riferimento alla norma UNI 8065-1989 (Trattamento dell'acqua
negli impianti termici ad uso civile).
Osservazione sulla temperatura dell'acqua di ritorno.
Si deve prevedere opportuno sistema per garantire una temperatura dell'acqua di ritorno non inferiore a 45°C.

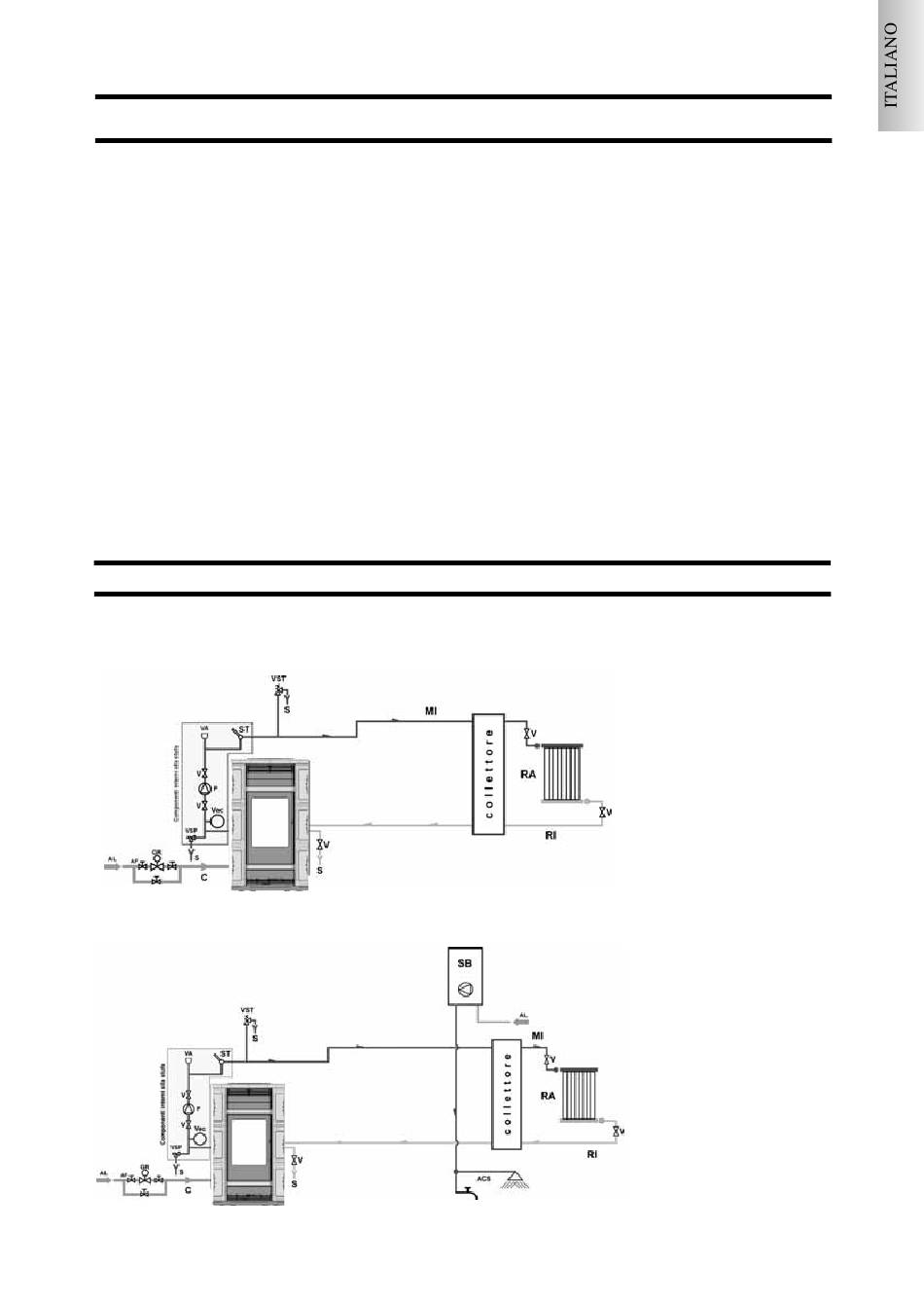

SCHEMI INDICATIVI DI IMPIANTI POSSIBILI
Impianto come unica fonte di calore.
Il presente schema è indicativo, la corretta installazione è a cura dell'idraulico.
Impianto per riscaldamento abbinato a scaldabagno.
Il presente schema è indicativo, la corretta installazione è a cura dell'idraulico.
9
LEGENDA
AF: Acqua Fredda
AL: Alimentazione rete idrica
C:
Carico/Reintegro
GR: Riduttore di pressione
MI: Mandata Impianto
P:
Pompa (circolatore)
RA: Radiatori
RI:
Ritorno Impianto
S:
Scarico
ST:
Sonda Temperatura
TS: Termostufa
V:
Valvola a sfera
VA: Valvola automatica scarico aria
Vec: Vaso espansione chiuso
VSP: Valvola di sicurezza
VST: Valvola di scarico termico
LEGENDA
ACS: Acqua Calda Sanitaria
AF:
Acqua Fredda
AL:
Alimentazione rete idrica
C:
Carico/Reintegro
GR:
Riduttore di pressione
MI:
Mandata Impianto
P:
Pompa (circolatore)
RA:
Radiatori
RI:
Ritorno Impianto
S:
Scarico
SB:
Scaldabagno
ST:
Sonda Temperatura
TS:
Termostufa
V:
Valvola a sfera
VA:
Valvola automatica scarico aria
Vec:
Vaso espansione chiuso
VSP: Valvola di sicurezza
VST: Valvola di scarico termico
