ACCESORIOS VARIOS SUMINISTRADOS:
111
2 tornillos M6x25
131
34
34
34
2 tornillos M6x12
34
130
4 distanciadores de silicona para la cerámica de la parte superior
86
88
8 arandelas M6
36
37
36
2 casquillos
115
115
112
86

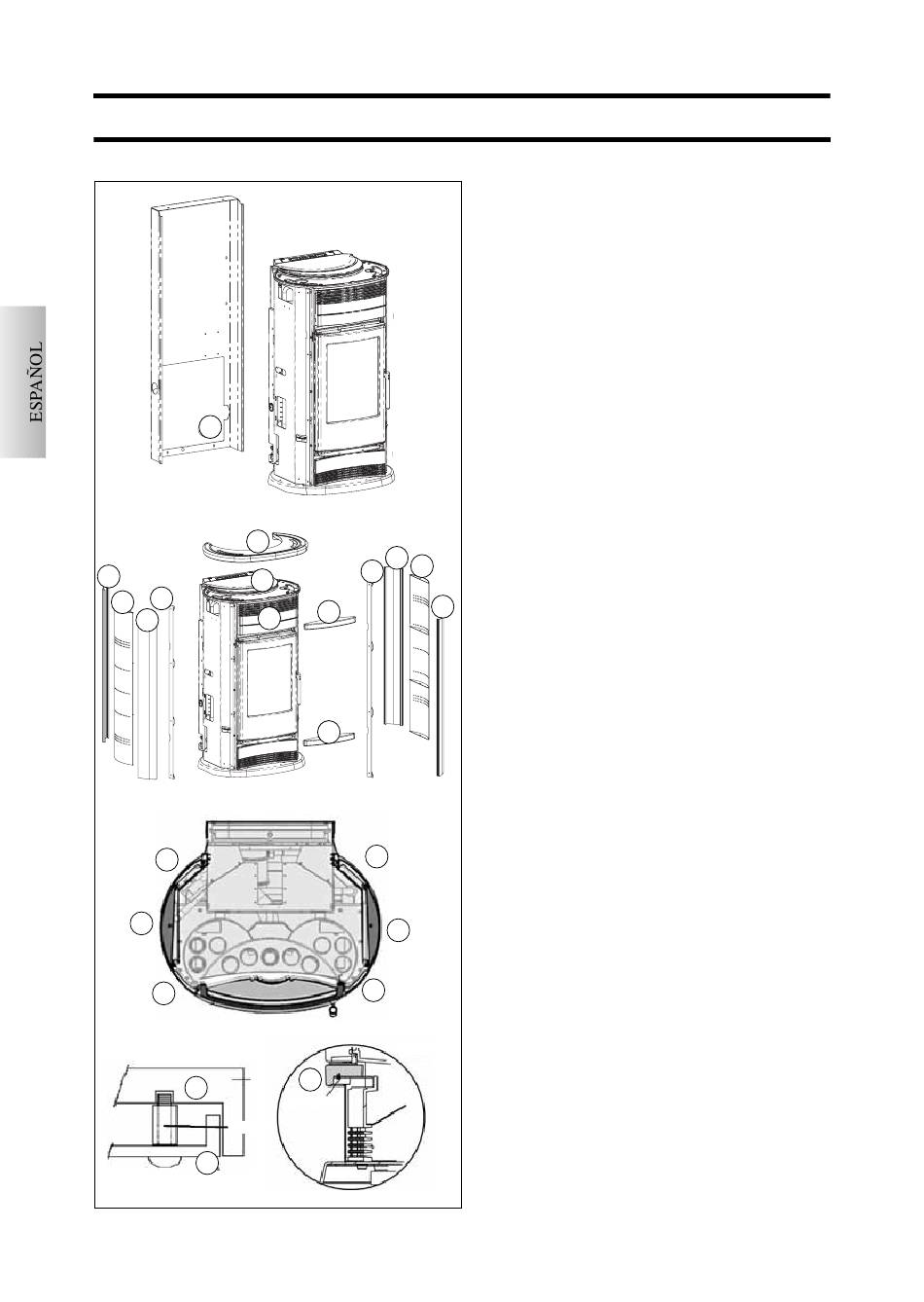

La termoestufa se entrega con los lados de metal ya
montados, mientras que las partes frontales de cerámica
superior e inferior (72) y la tapa (73) deben montarse
114
procediendo de la siguiente manera:
114
MONTAJE DE LA PARTE FRONTAL SUPERIOR
130
ANTERIOR
131
112
Extraer hacia arriba la rejilla superior de fundición (19).
113
Encajar la parte frontal superior anterior (72) apoyándola
131
37
113
al soporte frontal metálico colocado encima de la puerta
36
pequeña.
37
Fijar la parte frontal con los 2 tornillos M6x25 (utilizan-
do llave Allen) y 2 arandelas M6 suministradas (antes de
efectuar dicha operación es necesario abrir la puerta
86
86
85
85
29
pequeña).
29
NOTA:
86
86
Para un correcto funcionamiento de la parte frontal ante-
rior superior (72) es necesario interponer entre esta y la
parte frontal (14) el casquillo que se su ministra, como se
indica en la figura "Z".
MONTAJE DE LA PARTE FRONTAL INFERIOR
ANTERIOR
Posicionar la parte frontal (72) y fijarla con los 2 tornil-
los M6x12 (utilizando llave Allen) y 2 arandelas M6
suministradas, como se indica en la figura "X".
MONTAJE DE LA TAPA DE CERÁMICA (73).
• introducir los 4 distanciadores para cerámica en los
respectivos 4 orificios libres de la tapa de fundición
86
• apoda la tapa de cerámica (73) para verificar el apoyo
correcto
• donde sea necesario colocar entre el distanciador de sili-
cona y la tapa de fundición una arandela.
85
NOTA:
Si fuera necesario desmontar los lados de metal proceder
86
de la siguiente manera:
Quitar la tapa de cerámica (73), desatornillar el panel
posterior (27), los dos perfiles (29) y la tapa de fundi-
PART. X
ción con la placa (139).
En este momento es posible extraer hacia arriba los
lados (85) y los 4 montantes (86-88) de aluminio.
