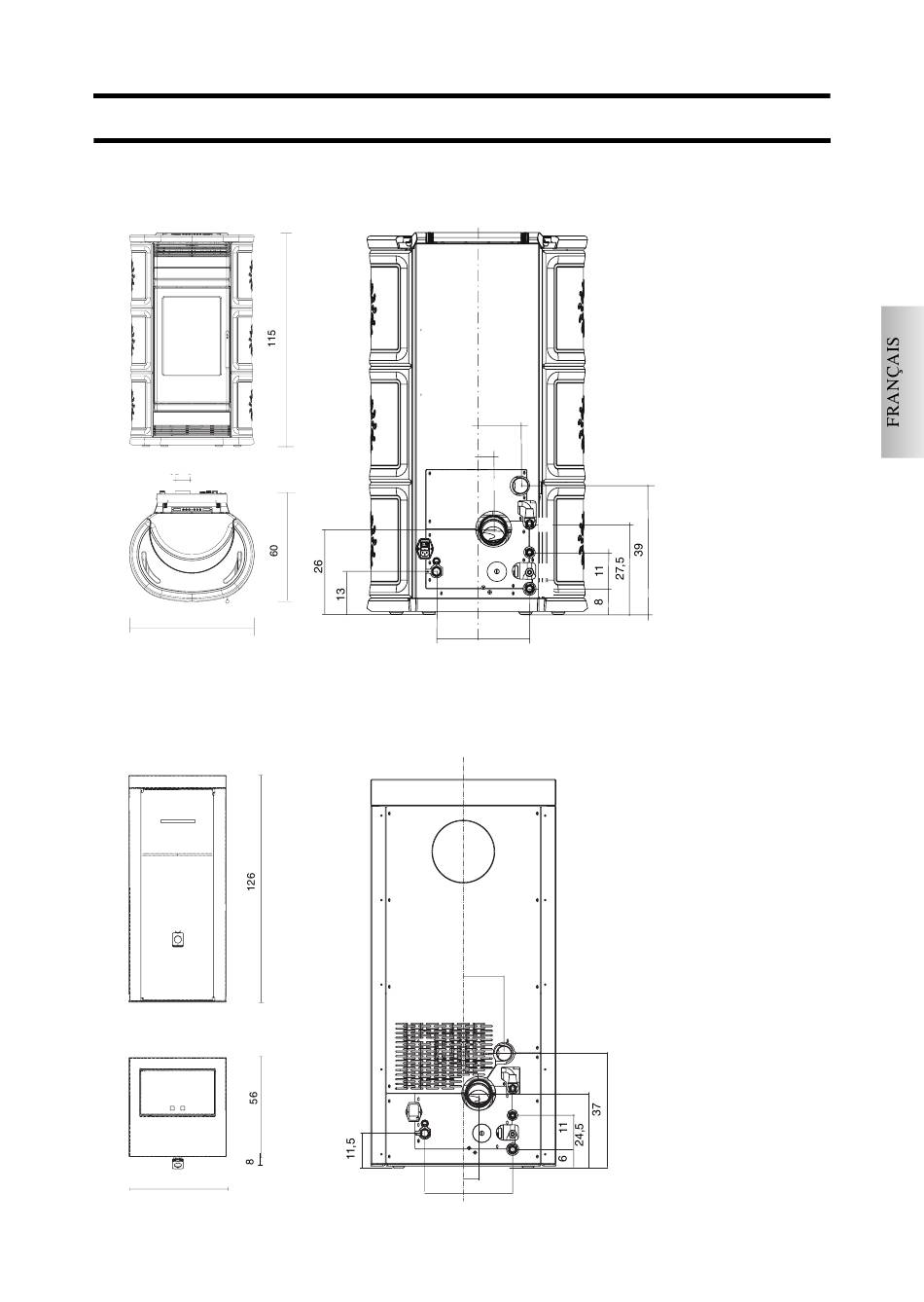

DIMENSIONS
13
5
A
G
C
H
F
12,5 16
13
A
B
G
C
H
D
F
E
5
12,5 16
51
A
=entrée air de combustion Ø 5 cm
B = soupape de sécurité ½ MF
C = réintégration eau ½ M
D = robinet d'évacuation de l'eau
E
= retour installation ¾ M
F
= refoulement installation ¾ M
G
= sorite fumées Ø 8 cm
H
= bouton de réarmement du
thermostat
B
D
E
A =entrée air de combustion Ø 5 cm
B
= soupape de sécurité ½ MF
C
= réintégration eau ½ M
D
= robinet d'évacuation de l'eau
E
= retour installation ¾ M
F = refoulement installation ¾ M
G = sorite fumées Ø 8 cm
H = bouton de réarmement du
thermostat
