HYDRAULISCHE AANSLUITINGEN

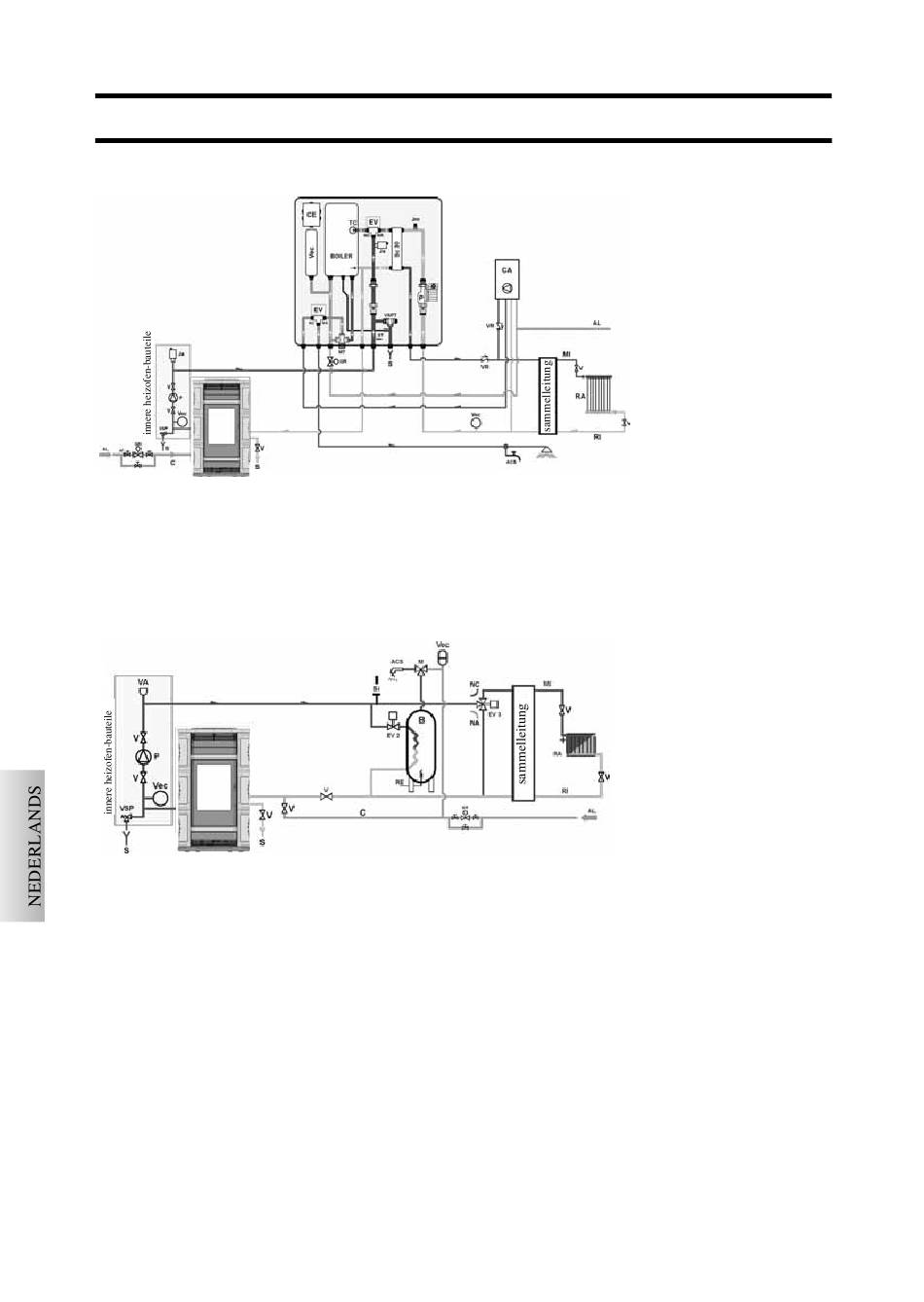

Installatie voor de productie van warm water voor sanitair gebruik voor opslag met Idrokit in combinatie met een ketel.
Dit schema is indicatief, de correcte installatie is ten laste van de loodgieter.
Installatie als enkele warmtebron met de productie van warm water voor sanitairgebruik met boiler.
Dit schema is indicatief, de correcte installatie is ten laste van de loodgieter.
OPMERKING:
De installateur moet bepalen of een extra expansievat nodig is voor het soort installatie.
LET OP:
tijdens de productiefase voor Warm Water voor Sanitair Gebruik neemt het vermogen dat aan de radiatoren geleverd wordt tijdelijk af.
ACCESSOIRES:
De schema's op de vorige pagina's voorzien het gebruik van accessoires die bij Edilkamin besteld kunnen worden.
Bovendien zijn afzonderlijke onderdelen verkrijgbaar (warmteuitwisselaar, kleppen, enz.). Wend u voor het aanvragen van informatie
tot uw plaatselijke dealer.
1ste ONTSTEKING (DEALER) Controleer of de hydraulische installatie correct uitgevoerd is en voorzien is van een expan-
sievat dat groot genoeg is om de veiligheid ervan te waarborgen.
De aanwezigheid van het ingebouwde expansievast biedt GEEN voldoende garantie tegen de thermische uitzettingen van het
water in de hele installatie.
Voorzie de thermokachel van stroom en keur hem zolang hij koud is.
Vul de installatie met behulp van het toevoerkraantje (we raden u aan om een druk van ongeveer 1 bar te waarborgen).
Laat tijdens de vulfase de pomp "ontluchten" en open de handmatige ontluchtingsklep (zie pag. 134)
Handeling die tevens regelmatig moet worden uitgevoerd.
LEGENDA
ACS: Warm Water voor Sanitair Gebruik
AF:
AL:
C:
CE:
EV:
NA:
NC:
GR:
Ja:
Jm:
MI:
MT:
P:
RA:
RI:
S:
SC30: Warmteuitwisselaar 30 platen
ST:
TC:
TS:
V:
Vec:
VR:
VSPT: Veiligheidsklep druk temperatuur
LEGENDA
ACS: Warm Water voor Sanitair Gebruik
AL:
B:
C:
EV2: 2-wegs Elektroklep
EV3: 3-wegs Elektroklep
NA:
NC:
GR:
MI:
P:
RA:
RI:
S:
TS:
V:
Vec:
VSP: Veiligheidsklep
130
Koud Water
Voeding waternet
Toevoer/Compensatie
Elektronische bedieningseenheid
3-wegs Elektroklep
Normaal Open
Normaal Gesloten
Drukreductor
Jolly automatische ontluchting
Jolly handmatige ontluchting
Toevoer Installatie
Thermostaatmengkraan
Pomp (circulator)
Radiatoren
Terugvoer Installatie
Afvoer
Temperatuurmeter
Contactthermostaat
Thermokachel
Kogelklep
Gesloten Expansievat
Terugslagklep
Voeding waternet
Boiler
Toevoer/Compensatie
Normaal Open
Normaal Gesloten
Drukreductor
Toevoer Installatie
Pomp (circulator)
Radiatoren
Terugvoer Installatie
Afvoer
Thermokachel
Kogelklep
Gesloten Expansievat
