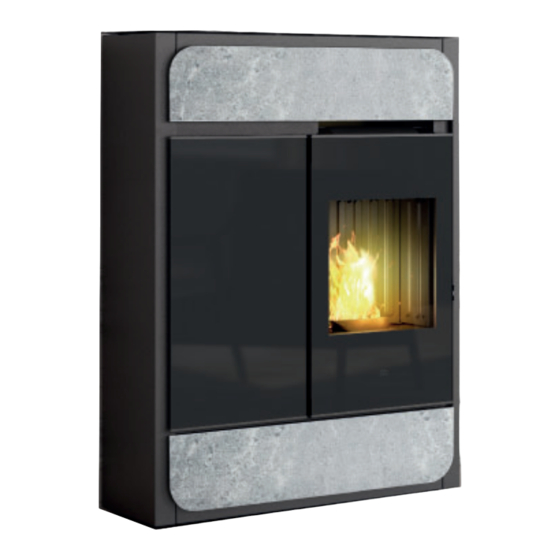

- Seite 1 BILD PELLETOFEN Für alle Updates, www.edilkamin.com Installations-, Betriebs- und Wartungsanleitung S.
- Seite 2 Ausgabe in italienischer Originalsprache Hiermit erklärt die Firma EDILKAMIN S.p.A., Firmensitz in Via P . Moscati 8 - 20154 Milano - Steuernummer und USt-IdNr. 00192220192 eigenverantwortlich, dass: der im Folgenden beschriebene Pelletofen die EG-Richtlinie 305/2011/EU und die harmonisierte Europanorm EN 14785:2006 erfüllt.
- Seite 3 • die Konformitätserklärung, die Ihnen der Installateur Produkts auf. Bei Verlust fordern Sie bitte bei Ihrem Händler ausgestellt hat. ein Ersatzexemplar an oder laden es im Download-Bereich unter www.edilkamin.com herunter. Die Garantiebedingungen sind im Garantiezertifikat angegeben, das im Gerät beiliegt. Adressaten der Anleitung Diese Anleitung richtet sich an: •...
-
Seite 4: Sicherheitsinformationen
Verdecken der Zuluftöffnungen im Raum oder der zu entnehmen, das sich im Gerät befindet: Lufteinlässe. NICHT DIE ZULUFTÖFFNUNGEN Weder Edilkamin noch der Händler können VERSCHLIESSEN ODER DEN RAUCHABZUG für Schäden haftbar gemacht werden, die BLOCKIEREN. Es besteht die Gefahr von auf nicht ordnungsgemäße Installation oder... -
Seite 5: Abmessungen
ABMESSUNGEN ABMESSUNGEN (cm) Ø 8 cm Warmluft Kanalisierung Ø 4 cm Verbrennungsluft Ø 8 cm Rauchabzug Ø 8 cm Rauchabzug BENUTZER/INSTALLATEUR... -
Seite 6: Technische Daten
Schmelzsicherung 4 AT, 250 Vac 5x20 Bei den oben genannten Daten handelt es sich um Richtwerte, die bei der Zertifizierung durch die benannte Stelle gemessen wurden. EDILKAMIN s.p.a. behält sich vor, die Produkte ohne Vorankündigung zu verändern, um Verbesserungen anzubringen. BENUTZER/INSTALLATEUR... - Seite 7 TECHNISCHE DATEN TECHNICAL DOCUMENTATION FOR LOCAL SPACE HEATERS ACCORDING TO COMMISSION REGULATION (EU) 2015/1185 AND 2015/1186 Manufacturer Edilkamin S.p.A. Trademak Edilkamin Model Identifier Bild - Bild Air Tight C Description Mechanically space heater fired by wood pellets Indirect heating functionality...
-
Seite 8: Auspacken Des Geräts
AUSPACKEN DES GERÄTS VORBEREITUNG UND AUSPACKEN VERPACKUNG Die verwendeten Verpackungsmaterialien enthalten Die verwendeten Verpackungsmaterialien enthalten Die Verpackung enthält zwei Packstücke: keine Gift- oder Schadstoffe und müssen daher nicht keine Gift- oder Schadstoffe und müssen daher nicht • eines mit dem Grundkörper des Ofens gesondert entsorgt werden. - Seite 9 AUSPACKEN DES GERÄTS VERSUCHEN SIE NICHT, DAS GERÄT VON DER PALETTE ZU NEHMEN, OHNE ZUVOR DAS UNTERE PROFIL ABGENOMMEN UND DIE BEFESTIGUNGSSCHRAUBEN DES GERÄTS AN DER PALETTE ENTFERNT ZU HABEN UM DEN OFEN VON DER PALETTE ZU NEHMEN, beachten Sie die folgenden Abbildungen Abnehmen des Ofens von der Palette 1.
- Seite 10 AUSPACKEN DES GERÄTS Rückseite dann Befestigungshalterung abschrauben. DIE ZEICHNUNGEN DIENEN ZUR VERANSCHAULICHUNG DER MONTAGE, SIE BILDEN ABER NICHT IMMER DEN BETREFFENDEN GERÄTETYP AB. INSTALLATEUR...
-
Seite 11: Ausrichtung Des Rauchabzugs
AUSRICHTUNG DES RAUCHABZUGS RAUCHABZUG RAUCHABZUG Bei Lieferung ist der Ofen zum Anschluss des Rauchabzugsrohrs oben vorbereitet. Bei Lieferung ist der Ofen zum Anschluss des Rauchabzugsrohrs oben vorbereitet. Zur Verwendung des rückseitigen Rauchabzugs ist ein optionales Zubehör am Verkaufspunkt erhältlich. Zur Verwendung des rückseitigen Rauchabzugs ist ein optionales Zubehör am Verkaufspunkt erhältlich. Die Anleitung liegt dem Teilesatz bei. -
Seite 12: Vorbemerkung Zur Installation
Explosionsgefahr ist nicht gestattet. Etwaige die Sicherheitssysteme an und schalten das Gerät ab. Abzugsventilatoren, die im Aufstellungsraum des technischen Kundendienst Edilkamin Geräts betrieben werden, können zu Problemen verständigen. mit dem Schornsteinzug führen. • In Italien muss bei Vorhandensein von Gasgeräten die Vereinbarkeit gemäß... -
Seite 13: Rauchabzugsanlage
INSTALLATION RAUCHABZUGSANLAGE RAUCHABZUGSANLAGE RAUCHROHR RAUCHROHR ( ( Rauchrohr, Schornstein und Rauchrohr, Schornstein und Außer den allgemeinen Vorschriften für Rauchrohr und Schornsteinkopf Schornsteinkopf) ) Schornstein gilt für das Rauchrohr: : Dieses Kapitel wurde entsprechend den europäischen • Es darf nicht aus flexiblem Metall sein; Normen EN 13384, EN 1443, EN 1856, EN 1457 verfasst. - Seite 14 INSTALLATION SCHORNSTEIN SCHORNSTEIN: Frischluftzufuhr Außer den allgemeinen Vorschriften für Rauchrohr und Im Allgemeinen empfehlen wir zwei Alternativen, um Schornstein gilt für den Schornstein: : die Zuführung der erforderlichen Verbrennungsluft zu • Er darf nur zur Rauchableitung dienen. gewährleisten. • Er muss korrekt dimensioniert sein, damit die Abführung der Rauchgase jederzeit gewährleistet Indirekte Luftzufuhr ist (EN 13384-1).
-
Seite 15: Überprüfung Des Elektrischen Anschlusses
Wirksamkeit des Erdungskreises nachzuweisen. Eine nicht wirksame Erdung führt zu Betriebsstörungen, für die Edilkamin keine Haftung übernimmt. Die Netzanschlussleitung muss einen auf die Leistung des Geräts abgestimmten Querschnitt aufweisen. Das Netzanschlusskabel darf die Rauchrohre oder sonstige heiße Oberflächen des Ofens nicht berühren. -
Seite 16: Verkleidung Aus Naturstein Und Keramik
VERKLEIDUNG AUS NATURSTEIN UND KERAMIK Beschreibung Bezugsnummer in Menge den nachstehen- den Abbildungen Frontblende (Keramik oder Naturstein) Für die Serie Keramik: Schwarze Unterlegscheibe D4 Rändelschraube M4 Für die Serie Naturstein: Flache Unterlegscheibe D5 Schraube M5 DIE ZEICHNUNGEN DIENEN ZUR VERANSCHAULICHUNG DER MONTAGE, SIE BILDEN ABER NICHT IMMER DEN BETREFFENDEN GERÄTETYP AB. - Seite 17 VERKLEIDUNG AUS NATURSTEIN UND KERAMIK Montage der unteren Frontblende, Naturstein oder Keramik An der unteren Frontblende (die bereits abgenommen wurde, um das Gerät von der Palette zu nehmen) die Frontblende aus Naturstein oder Keramik anschrauben. Die montierte Frontblende an der Struktur anbringen, dazu unten in die Haken einsetzen und oben anschrauben. Keine Einstellungen erforderlich.
- Seite 18 VERKLEIDUNG AUS NATURSTEIN UND KERAMIK Montage der oberen Frontblende, Naturstein oder Keramik Um die obere Frontblende zu montieren, muss das Oberteil abgenommen werden. Abnehmen des Oberteils: • Die Pellet-Abdeckung öffnen. • Die beiden Schrauben am Oberteil links abschrauben. • Das Oberteil aus den Einrastbefestigungen rechts entnehmen und herausziehen. Abnehmen der oberen Frontblende nach dem Abnehmen des Oberteils: Die zwei oberen Schrauben ausdrehen.
-
Seite 19: Glasverkleidung
GLASVERKLEIDUNG Beschreibung Bezugsnummer in Menge den nachstehen- den Abbildungen Vordere Glasscheibe Distanzring Scheibe mit Dichtung Untere Scheibenhalterung Obere Scheibenhalterung Schrauben Die Abbildung unten zeigt die Einbauposition in der Explosionszeichnung. DIE ZEICHNUNGEN DIENEN ZUR VERANSCHAULICHUNG DER MONTAGE, SIE BILDEN ABER NICHT IMMER DEN BETREFFENDEN GERÄTETYP AB. INSTALLATEUR... - Seite 20 GLASVERKLEIDUNG Montage der unteren Frontblende aus Glas An der unteren Frontblende (die bereits abgenommen wurde, um das Gerät von der Palette zu nehmen) den Distanzring anschrauben. Die kurze Scheibenhalterung an der Baugruppe Frontblende mit Distanzring anschrauben. Die Frontblende aus Glas einsetzen. INSTALLATEUR...
- Seite 21 GLASVERKLEIDUNG Die Frontblende aus Glas mit der Scheibenhalterung oben befestigen. Die montierte Frontblende an der Struktur anbringen, dazu unten in die Stifte einsetzen und oben anschrauben. Keine Einstellungen erforderlich. INSTALLATEUR...
-
Seite 22: Einstellungen Behälter
EINSTELLUNGEN BEHÄLTER Die Härte des Schließhakens am Behälterdeckel kann mit den beiden angegebenen Schrauben reguliert werden (durch Anschrauben wird er härter, durch Abschrauben weicher). Die Reibung des Scharniers am Behälterdeckel kann mit der angegebenen Inbusschraube reguliert werden (durch Anschrauben erhöht sich die Reibung, durch Abschrauben verringert sie sich). INSTALLATEUR... -
Seite 23: Einfüllen Von Pellets In Den Brennstoffbehälter
BEDIENUNGSANLEITUNG PHASEN DER ERSTINBETRIEBNAHME EINFÜLLEN VON PELLETS IN DEN • Dieses Handbuch gewissenhaft durchlesen und BRENNSTOFFBEHÄLTER den Inhalt veranschaulichen. Der Brennstoffbehälter ist nach dem Öffnen des De- • Sämtliche entflammbaren Objekte (Handbücher, ckels zugänglich*. Aufkleber usw.) vom Gerät entfernen. Vor allem sind eventuelle Aufkleber vom Sichtfenster zu Wenn der Ofen heiß... -
Seite 24: Betriebsarten
BEDIENUNGSANLEITUNG BETRIEBSARTEN Das Gerät verfügt ferner über folgende Modus Einstellbare Größen Zusatzfunktionen. MANUELL • Leistungsstufe • Belüftungsstufe (Ventilatoren, Funktion In welchen Modi Was es macht falls mehr als einer vorhanden es aktiviert wer- ist, können separat eingestellt den kann werden)* Stand-By Holzzündung wenn die ge-... - Seite 25 BEDIENUNGSANLEITUNG SCHNITTSTELLE Alternativ kann das Produkt folgendermaßen verwaltet werden SERIENMÄSSIG Mit Kauf von zusätzlichem Zubehör Edilkamin: • Bluetooth-FERNBEDIENUNG: für alle • SPRACHBEFEHLE: Alexa oder Google Home Funktionen in der Nähe des Geräts • APP The Mind : nützlich für alle Funktionen zu Hause mit direkter Verbindung oder außer Haus mit Internetverbindung und...
- Seite 26 Produkts. Bei normaler Benutzung reichen die Batterien der Funkfernbedienung für ein Jahr aus. Diese Angabe zur Dauer dient nur als Richtwert. In keinem Fall kann der Verbrauch der Batterie von Edilkamin oder dem Händler als Produktmangel anerkannt werden. RELAX WANDHALTERUNG...
- Seite 27 BEDIENUNGSANLEITUNG: FUNKFERNBEDIENUNG Angezeigte Raumtemperatur Tatsächliche Raum- temperatur Bluetooth-Verbindung zwischen Gerät und Platine vorhanden. Wenn keine Verbindung vorhanden, wird das Symbol nicht angezeigt. Wird nur angezeigt, wenn die Batterie schwach ist. Dieses Symbol zeigt an, dass eine CAT-Wartung erforderlich ist. Wird nach einer bestimmten Anzahl an Betriebsstunden angezeigt. Bei einigen Modellen kann das Sym- bol mit einem Problem der Sicherung auf der Platine zusammenhängen.
- Seite 28 BEDIENUNGSANLEITUNG: FUNKFERNBEDIENUNG Anzeige des Status des Ventilators/der Ventilatoren. Wenn das Gerät noch nicht heiß ist, wird kein Symbol angezeigt. VENTILATOR AUS: DREHZAHL 1 DREHZAHL 2 DREHZAHL 3 DREHZAHL 4 DREHZAHL 5 AUTOMATISCH Zeigt an, dass sich das Gerät ausgeschaltet hat, Untere Leiste für nachdem das Ziel bei aktivem Standby erreicht „Wöchentlicher Zeitplan"...
-
Seite 29: Das Einschalten Und Ausschalten
BEDIENUNGSANLEITUNG DAS EINSCHALTEN UND AUSSCHALTEN dauert mehrere Minuten. In dieser Zeit sollte die Flamme erscheinen oder erlöschen. In dieser Phase abwarten und keine Tasten betätigen. Mit der ON/OFF-Taste kann die Zünd- und Ausschaltphase manuell gestartet werden. Während des Einschaltens, zeigt das Display den Status an (REINIGUNG; EINSCHALTEN;... -
Seite 30: Automatisch
BEDIENUNGSANLEITUNG Einstellung AUTOMATISCH und MANUELL AUTOMATISCH MANUELL Um vom manuellen in den automatischen Modus und umgekehrt zu wechseln, die Taste AUTO/MAN drücken. AUTOMATISCH: Beispiel: Durch Drücken einer Taste aktiviert sich Raumtemperatureinstellung (Anzeige das Display, dann die Taste drücken der Funkfernbedienung, die möglichst in dem Raum liegen sollte, in dem das Gerät installiert ist). -
Seite 31: Lüftungsregelung
BEDIENUNGSANLEITUNG - LÜFTUNGSREGELUNG Die Einstellung kann sowohl mit Gerät im Status OFF oder ON gemacht werden. Wenn die Hintergrundbeleuchtung ausgeschaltet ist, kann diese durch das Drücken jeder beliebigen Taste aktiviert werden. Durch anschließendes Drücken der Taste oder blinkt SET und anstelle von Raumtemp. wird die Nummer des zu ändernden Ventilators angezeigt (F1). - Seite 32 BEDIENUNGSANLEITUNG Durch Drücken der Taste zum Bestätigen, wechselt man zum nächsten Ventilator (Fan 2), falls vorhanden. Durch Drücken der Taste oder verändert sich die Geschwindigkeit des Ventilators. Die Einstellung wird mit der Taste bestätigt und geht dann ggf. zum nächsten Ventilator über oder man verlässt die Einstellung Ventilator und die Anzeige SET hört auf zu blinken.
-
Seite 33: Raumfühler Optional
BEDIENUNGSANLEITUNG RAUMFÜHLER OPTIONAL SET RAUM ZONE 2 UND 3 KANALISIERT Die Einstellung ist nur für Öfen mit Luftverteilung möglich. Wenn der Installateur eine oder zwei optionale Raumsonde angeschlossen aktiviert hat, können der relative Raumtemp. eingestellt und die Raumtemperatur angezeigt werden Nach der Einstellung der Installationsraumtemperatur (oder manuell mit der Raumleistung) verlässt man die Einstellung, wenn man 5 Sekunden lang keine Taste... -
Seite 34: Relax-Funktion
BEDIENUNGSANLEITUNG - RELAX-FUNKTION Betrieb mit natürlicher Konvektion (ohne Lüftung) und automatischer Leistungsbegrenzung. Diese Funktion ist in allen Betriebsarten aktivierbar: Automatisch, Manuell oder Uhrenthermostat. Die Taste drücken, um die Relax-Funktion zu aktivieren. Die Aktivierung auf dem Display wird durch den Pfeil bei der Taste Relax angezeigt Durch langes Drücken derselben Taste wird die... -
Seite 35: Funktion Easy Timer
BEDIENUNGSANLEITUNG - FUNKTION EASY TIMER (verzögertes Ausschalten bzw. Zündung) Bei dieser Funktion schaltet sich das Gerät nach einer einstellbaren Zeitdauer ab der Aktivierung der Funktion aus oder ein. Diese Funktion ist praktisch, wenn man zum Beispiel schlafen geht und möchte, dass sich das Gerät einige Stunden später aus- oder einschaltet (nach maximal 12 Stunden). - Seite 36 BEDIENUNGSANLEITUNG UHRENTHERMOSTAT Nach der Einstellung von Uhrzeiten, Tempe- raturen oder Leistungsstufe im MENÜ des UHRENTHERMOSTATS arbeitet der Uhrenthermo- stat mit der Raumtemperatur, andernfalls mit der Leis- tung, wenn sich der Ofen im Automatik-Modus befindet. Durch Drücken der Taste wechselt man von Uhrenthermostat mit Temperatur zu Uhrenthermostat mit Leistung und umgekehrt.
- Seite 37 BEDIENUNGSANLEITUNG - MENÜ Durch Drücken der Taste gelangt man zum Menü und es erscheint der erste Menüpunkt. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Die Menüpunkte sind in dieser Reihenfolge angeordnet: HINWEIS STAND-BY Je nach Version kann die Reihenfolge der Punkte PELLET LADEN variieren.
- Seite 38 BEDIENUNGSANLEITUNG STAND-BY Wenn die Standby-Funktion im Automatik- oder Uhrenthermostat-Modus aktiviert ist, schaltet sich das Gerät bei Erreichen der gewünschten Temperatur aus und schaltet sich bei Absenken der Raumtemperatur unter den gewünschten Wert wieder ein. Ist die Funktion Stand-by nicht aktiviert, dann regelt das Gerät bei Erreichen der Solltemperatur bis auf die niedrigste Leistungsstufe herunter.
-
Seite 39: Pellet Laden
BEDIENUNGSANLEITUNG PELLET LADEN Hiermit können Pellets geladen werden, nachdem Pelletbehälter komplett entleert wurde. Nützlich für den Techniker bei der Erstinbetriebnahme. Nur im Status OFF verfügbar. Wird versucht, in anderen Status zu aktivieren, wird der Zugriff auf die Funktion verweigert. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. - Seite 40 BEDIENUNGSANLEITUNG Wählen Sie den Wochentag durch Scrollen mit den Tasten (das Programm für diesen Tag wird angezeigt) und bestätigen Sie mit der Taste Der Cursor (rechteckig) stellt sich auf 00:00. TASTE OK SPEICHERN Die Stunde oben rechts zeigt den Beginn des Zeitintervalls an Mit den Tasten scrollt man im...
- Seite 41 BEDIENUNGSANLEITUNG Mit den Tasten werden die Temperatur- (OFF – T1 und T2) oder die Leistungsstufen (OFF – P1 und P5) verändert. Wird 23:30 erreicht, muss man zurückkehren. Wenn der Vorlauf durch Drücken der Tasten oder von mehr als 2 s gemacht wird, kopiert sich die vorhergehende Stufe auf die nächste mit einer Frequenz von einer halben Stunde pro Sekunde.
- Seite 42 BEDIENUNGSANLEITUNG Der kopierte Wochentag blinkt und man kann mit zum nächsten Tag wechseln Mit der Taste bestätigen Durch kurzes Drücken der Taste verlässt man die Programmierung, aber das Programm wird nicht aktiviert. Um es zu aktivieren, muss die Taste der Haupt- anzeige erneut kurz gedrückt werden.
- Seite 43 BEDIENUNGSANLEITUNG TEMP. CHRONO (T1-T2) Einstellung der Temperatur für Uhrenthermostat T1 – T2 Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Durch Zugriff auf die Funktion T1-T2 wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert T1 angezeigt.
- Seite 44 BEDIENUNGSANLEITUNG DATUM-UHR Zum Einstellen des aktuellen Datums und Uhrzeit. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Durch Zugriff auf die Funktion Datum-Uhrzeit wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert der ersten Einstellung (12/24 Stunden) angezeigt.
- Seite 45 BEDIENUNGSANLEITUNG SPRACHE Ermöglicht die Wahl der Dialogsprache. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt Durch Zugriff auf den Menüpunkt Sprache wird in der ersten Zeile der Statusleiste der Name der Funktion und in der zweiten Zeile der aktuelle Wert (DEUTSCH) angezeigt...
- Seite 46 BEDIENUNGSANLEITUNG DISPLAY Ermöglicht die Änderung der Helligkeit der Anzeige und ein akustisches Signal beim Drücken der Tasten HELLIGKEIT ON Zeigt den Prozentsatz der Hintergrundbe- leuchtung der Anzeige. Mit den Tasten + und – wechselt man von einem Prozentsatz zum anderen. Mit der Taste OK wird bestätigt.
- Seite 47 BEDIENUNGSANLEITUNG INFO Diese Informationen sind für den Techniker. Der Techniker kennt die diagnostische Bedeutung der Anzeigen und Werte und könnte Sie bei Problemen bitten, ihm diese vorzulesen. Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken.
- Seite 48 BEDIENUNGSANLEITUNG - INFO (Fortsetzung Info für INSTALLATEUR) Sie stellen Ist-Daten zur Situation bereit. Abgastemperatur zeigt abgelesenen Temperaturwert Inneren des Geräts an. Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen Getriebemotor: zeigt eingestellte und abgelesene Drehzahl an. Nützlich, um eventuelle Störungen des Motors, der die Peletts lädt, zu verstehen.
- Seite 49 BEDIENUNGSANLEITUNG - SOFTWARE Zeigt an: • Die Firmware-Version der elektronischen Platine (Platine Fw.) • Die Firmare-Version des Core Control Pan • Database (die technischen Kundendienstzentren mit den Produkten verbunden ist) Nur unter der Anleitung eines Technikers des technischen Kundendienstes abzulesen INSTALLATEUR...
- Seite 50 BEDIENUNGSANLEITUNG DATA Mit den Tasten kann man den Verlauf des Betriebs des Kamins scrollen Zum Aufruf der Funktion vom Hauptmenü (siehe den obigen Abschnitt „Menü“) die Taste MENU drücken. Die Tasten dienen zum Scrollen im Menü. Mit der Taste gelangt man zum Menüpunkt DATA DATA Nr.
- Seite 51 BEDIENUNGSANLEITUNG ALARME Mit den Tasten kann man den Verlauf des Betriebs des Ofens scrollen. Die Ablesungen sind unter der Anleitung des Technikers durchzuführen. Die Bedeutung der Symbole ist im entsprechenden abschnitt erkläutert. Die Alarme sind vom neuesten bis zum ältesten geordnet. Zum Verlassen die Taste drücken GETR.
-
Seite 52: Tech Menu (Nur Für Techniker)
BEDIENUNGSANLEITUNG - TECH MENU (nur für TECHNIKER) Nur für Techniker zugänglich, die über das Password (1111) verfügen. Nach Eingabe des Passworts bestätigen Sie mit der Taste Durch Zugriff mit dem Passwort des Installateurs (1111) ANMERKUNGEN hat man nur Zugriff auf die Parameter/Einstellungen des Unangemessene Veränderungen Installateurs: können dazu führen, dass der... - Seite 53 BEDIENUNGSANLEITUNG - PELLETTYP Mit den Tasten scrollt man die Menüpunkte des Tech Menus bis zum Menüpunkt „PELLETTYP“ Mit der Taste bekommt man Zugriff auf die Einstellungen „Pellettyp“ (%) und der Wert wird mit den Tasten verändert Mit der Taste verlässt man diesen Menüpunkt und kehrt zum Tech Menu zurück Bei korrekten Installationsbedingungen, bei entsprechend angepassten Parametern durch den Kundendienst, bei...
- Seite 54 BEDIENUNGSANLEITUNG - PARAMETER Mit den Tasten scrollt man die Menüpunkte im Tech Menu bis zum Menüpunkt „PARAMETER“. Mit der Taste gelangt man zu den Parametern, der erste Parameter wird angezeigt. Zum Scrollen durch die Parameter verwendet man die Tasten und mit den Tasten verändert man den Wert Wenn Sie das Techniker-Menü...
- Seite 55 BEDIENUNGSANLEITUNG PARAMETER (Fortsetzung PARAMETER für INSTALLATEUR) SENS. FÜLLSTAND PLT: aktiviert oder SINCHRO CHRONO: synchronisiert deaktiviert die Möglichkeit für den Endkunden, Chrono Status Pelletsvorratsanzeige einzusehen und auszuwählen UNPAIR BLUETOOTH: aktivieren AIRKARE: ermöglicht Aktivierung von Airkare und bei welcher Raumgröße (SMALL, geringer als 30 m , oder BIG) oder Deaktivierung (OFF) AIRKARE-RESET:...
- Seite 56 BEDIENUNGSANLEITUNG TEMPERATURES Ermöglicht die Korrektur des Messwerts einiger Temperatursonden. NUR UNTER ANLEITUNG EINES TECHNIKERS auszuführen. • EINST RAUM.TEMP . 1 • EINST RAUM.TEMP RC INSTALLATEUR...
-
Seite 57: Tägliche Wartung
WARTUNG “Vor allen Wartungseingriffen das Gerät immer erst von der Stromversorgung trennen. Eine regelmäßige Wartung ist Voraussetzung für den einwandfreien Betrieb des Geräts. Ohne Wartung kann Gerät nicht einwandfrei arbeiten. Etwaige Störungen wegen mangelhafter Wartung führen zum Erlöschen der Garantie.” “TÄGLICHE WARTUNG Diese Maßnahmen müssen bei ausgeschaltetem, abgekühltem und möglichst vom Stromnetz getrenntem Gerät erfolgen. - Seite 58 WARTUNG 1. Die Feuerraumtür (P) mithilfe des mitgelieferten Wärmeschutzgriffs (abnehmbarer Griff) öffnen. 2. Die Brennerschale (A) ist in ihrer Halterung eingerastet. Aschenkasten (B) und Brennerschale in einen nicht brennbaren Behälter entleeren (da die Asche noch heiße Teile bzw. Glut enthalten kann) oder im kalten Zustand aussaugen.
- Seite 59 Ihren Händler oder Techniker. Die Verwendung nicht originaler Bauteile führt zu Die Rauchabzugsanlage ist in jedem Fall mindestens Gefahren am Gerät und entbindet Edilkamin von einmal jährlich zu reinigen (bitte prüfen Sie, ob in Ihrem jeglicher Haftung für dadurch entstehende Schäden.
-
Seite 60: Ratschläge Bei Möglichen Störungen
RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN Bei einem Störfall schaltet sich der Ofen automatisch ab. Auf dem Display wird die Ursache angezeigt (siehe unten). NICHT vom Stromnetz trennen. Zur erneuten Zündung des Ofens zunächst den Ausschaltvorgang zu Ende laufen lassen und dann die Taste ON/ der Funkfernbedienung oder die Taste zum vereinfachten Zündvorgang drücken. - Seite 61 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN MELDUNG STÖRUNG ABHILFE Der Verbrennungsluft- • Prüfen, ob die Feuerraumtür geschlossen ist. Volumenstrom fällt unter einen • Regelmäßige Wartung des Ofens prüfen voreingestellten Mindestwert • Sauberkeit des Rauchabzugs und der Verbren- nungsluftleitung prüfen. Die Elektronik erkennt die •...
- Seite 62 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN MELDUNG STÖRUNG ABHILFE Defekt Raumtemperaturfühler Gerät • Servicetechniker verständigen. funktioniert manuellen Betrieb. Defekt Raumtemperaturfühler Kanalisierungsleitung (falls • Servicetechniker verständigen. vorhanden). Gerät funktioniert im manuellen Betrieb. Ausschalten wegen Defekt des • Servicetechniker verständigen. Getriebemotors BENUTZER/ INSTALLATEUR...
- Seite 63 Bei geringer Batterieladung erscheint auf dem Display der Funkfernbedienung das Batteriesymbol. WARTUNG: Nach 2000 Betriebsstunden erscheint auf dem Display das Symbol eines Schraubenschlüssels. Das Gerät funktioniert, es muss aber eine Wartung durch den zugelassenen Techniker von Edilkamin durchgeführt werden. FEHLENDE KOMMUNIKATION: Nach längeren Zeiträumen ohne Kommunikation zwischen Ofen und Funkfernbedienung verschwindet das Symbol...
- Seite 64 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN KONTROLLLEUCHTE PELLETRESERVE: Die Funktion ist nur dann verfügbar, wenn der Pellet-Füllstandsensor installiert und aktiviert ist. Wenn der Füllstandsensor eingreift, ertönt ein einzelner Piepton (bei jeder Art von Zündungsvorgang oder Betriebsart) und am Display erscheint das bewegte Symbol für Reserve. Die Pfeile werden nacheinander angezeigt, um auf die Notwendigkeit des Nachfüllens hinzuweisen.
- Seite 65 RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN Nach ca. 20 - 30 Minuten und abhängig vom Modell schaltet sich der Ofen wegen Pelletmangels aus. Wenn der Benutzer den Ofen vor dem Abschaltvorgang nachfüllt, erlöscht das Symbol und der Ofen nimmt den normalen Betrieb wieder auf. Wenn der Benutzer den Ofen nicht vor Beginn des Abschaltvorgangs nachfüllt, schaltet sich der Ofen aus und das Symbol des Behälters bleibt mit den 3 Pfeilen kontinuierlich am Display, bis zur nächsten Nachfüllung.
- Seite 68 Die authorisierten Edilkamin Kundendienst Firmen so wie die Handler befinden sich NUR auf www.edilkamin.com *942405-DE* w w w . e d i l k a m i n . c o m code. 942405-DE 08.22/A...
