CARACTERISTIQUES THERMOTECHNIQUES
Capacité réservoir
Rendement global environ
Rendement à l'eau environ
Puissance nominale
Puissance nominale à l'eau
Autonomie min/max
Consommation combustible min/max
Tirage minimum
Pression max
Pression d'exercice
Température sortie fumées attestée EN14785
Emission de CO (13% O2)
Poids avec emballage
Volume chauffable *
Diamètre du conduit des fumées raccord mâle
* Le volume de chauffe est calculé compte tenu de l'utilisation de pellets avec un
p.c.i. d'au moins 4300 kcal/kg et une isolation de la maison conforme à la Loi 10/91, et modifications successives et une demande de chaleur de
33 kcal/m³ par heure. Il est important de tenir compte aussi de la position du thermopoêle dans la pièce.
CELA DEPEND BEAUCOUP DE L'EFFICACITE DES BORNES D'INSTALLATION (radiateurs).
N.B.
1) tenir compte que les appareils électriques peuvent provoquer des perturbations
2) attention : toute intervention sur des composants sous tension, tout entretien et/ou vérification doivent être effectués par du
personnel qualifié. (Avant d'effectuer tout entretien, débrancher l'appareil du réseau d'alimentation électrique)
CARACTERISTIQUES ELECTRIQUES
Alimentation
Interrupteur on/off
Puissance absorbée moyenne
Puissance absorbée moyenne à l'allumage
Fréquence radiocommande / télécommande
Protection sur alimentation générale **
Protection sur carte électronique
Les données reportées ci-dessus sont indicatives.
EDILKAMIN s.p.a. se réserve le droit de modifier sans préavis les produits afin d'en améliorer les prestations.
DISPOSITIFS DE SECURITE
THERMOCOUPLE:
situé sur l'évacuation des fumées, il lit leur température. En fonction des paramètres établis
il contrôle les phases d'allumage, de travail et d'extinction.
VACUOMÈTRE (capteur de pression électronique):
placé sur l'extracteur de fumées, qui relève la valeur de la dépression (par rapport au lieu
de l'installation) en chambre de combustion.
THERMOSTAT DE SÉCURITÉ EAU:
il intervient si la température à l'intérieur du thermopoêle est trop élevée. Il bloque le
chargement du pellet en provoquant l'extinction du thermopoêle. Réarmer manuellement.
THERMOSTAT DE SÉCURITÉ RÉSERVOIR:
il intervient si la température à l'intérieur du thermopoêle est trop élevée.
Il bloque le chargement du pellet en provoquant l'extinction du thermopoêle.
PORT SÉRIE
Sur le port AUX, vous pouvez faire installer par le Revendeur un dispositif en option permettant le contrôle de l'allumage et de
l'extinction (par exemple un combinateur téléphonique ou un thermostat d'ambiance), placé derrière le poêle. Peut être connecter
avec le chevalet fourni en option prévu à cet effet (cod. 640560).
BATTERIE TAMPON
Une batterie tampon (type CR 2032 de 3 Volts) se trouve sur la carte électronique. Son dysfonctionnement (non considéré comme
un défaut de produit, mais comme l'usure normale) est indiqué par "Contrôle/batterie". Pour plus de références le cas échéant, con-
tacter le Revendeur qui a effectué le 1er allumage.
CARACTERISTIQUES
52
ESPRIT/MAGIC/PRESTIGE
26
90,1
80,1
18
16
6,5 / 26
1 /4
12
3
1,5
190
0,019
340/310/325
500
8
230Vac +/- 10% 50 Hz
ondes radio 2,4 GHz / Infrarouges
** Fusible 2A, 250 Vac 5x20
** Fusible 2A, 250 Vac 5x20

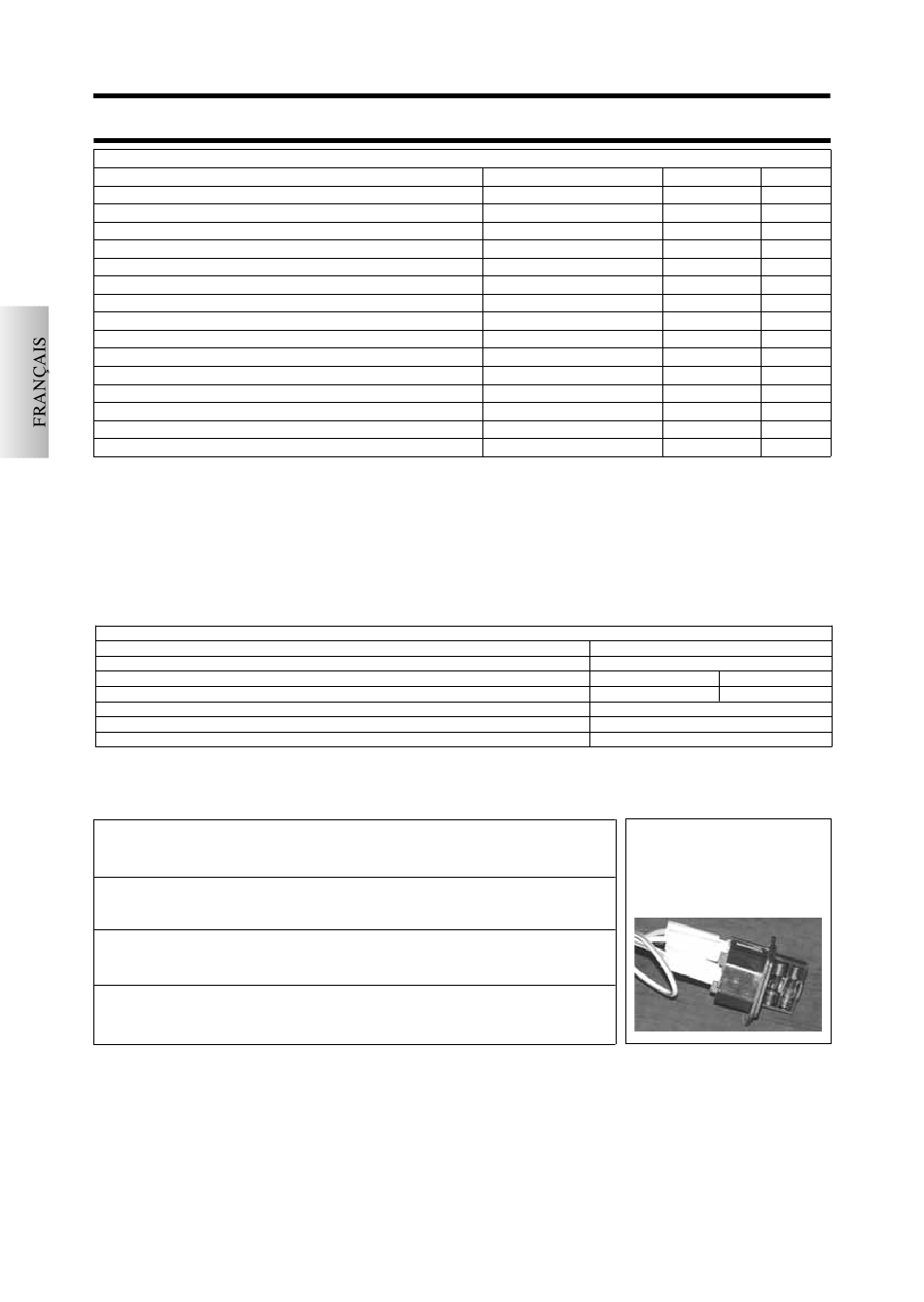

FUSIBLE **
sur la prise avec interrupteur
située à l'arrière du poêle, deux
fusibles sont insères, l'un est fon-
ctionnel et l'autre est de réserve.
BASIC
60 kg
90,1 %
90,1 %
18 kW
18 kW
15 / 60 heures
1 /4 kg/h
12 Pa
3 bar
1,5 bar
190 °C
0,019 %
315 kg
500 m
3
8 cm
oui
120 W
400 W
**
