Die übertragenen Messwertdaten lassen sich zur nachträglichen Analyse auf Festplatte auf-
zeichnen. Anklicken des Aufnahmebuttons startet und stoppt die Aufzeichnung, bei aktiver Aufnah-
me blinkt der Button (
ter Hinweistext über dem Grafik-Fenster angezeigt (Pyrometermodell-Seriennummer: erstelle Datei
Pyrometermodell-Seriennummer_laufende Nummer.r2b).
Die Menge der Daten, die aufgezeichnet werden können, hängt von der Baudrate (siehe auch 0,
7.3.3.3) und den Einstellungen unter Datenerfassung (Buffer-Modus) ab (siehe 7.3.3.4.

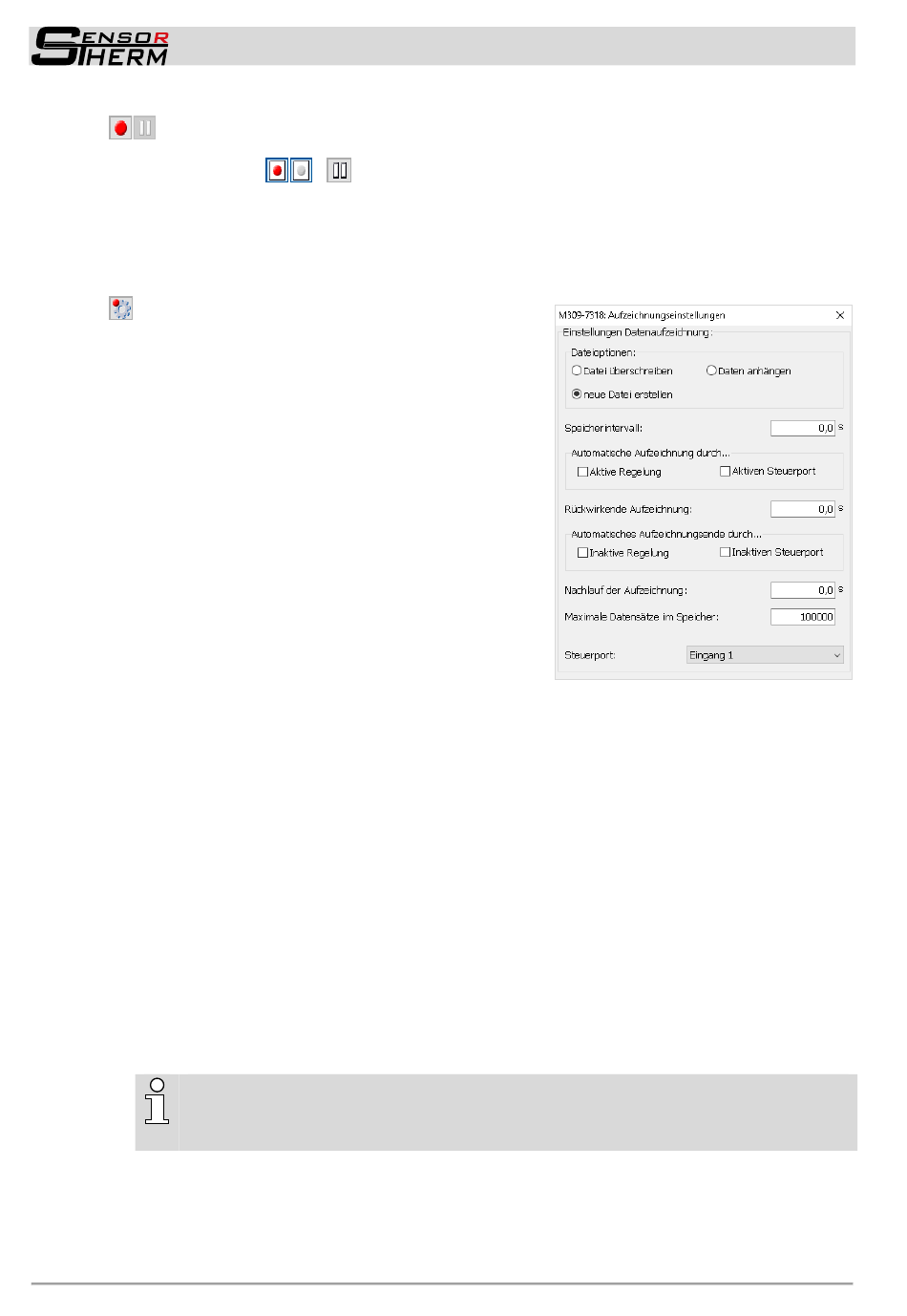

Aufzeichnungseinstellungen
- Dateioptionen (die gewählte Option wird im Hauptfens-
ter über dem Graphen angezeigt mit Pyrometermodell
und Seriennummer, Dateiname sowie einer laufenden
Nummer):
- Datei überschreiben (Überschreibmodus): Über-
schreibt bei jeder neuen Aufnahme die gleiche Datei.
- Neue Datei erstellen (Dateiindexmodus): Erstellt
für jede neue Aufzeichnung eine eigene Datei.
- Datei anhängen (Anfügemodus): Bei jeder neuen
Aufnahme werden die neuen Messwerte an die vor-
herigen angehängt.
- Speicherintervall: Schreibt im eingegebenen Speicher-
intervall einen Messwert in die Datei. Bei 0,0 s erfolgt
die Speicherung so schnell wie möglich (abhängig von
Baudrate und Puffermodus).
- Automatische Aufzeichnung durch:
- Aktive Regelung (zeigt nur Auswirkung bei Ausstat-
tung PID-Regler): Startet die Aufzeichnung automa-
tisch, wenn ein Regler-Start erfolgt.
- Aktiven Steuerport: Startet die Aufzeichnung, wenn ein digitaler Ein- oder Ausgang aktiv ist.
Welcher das sein soll, wird unter „Steuerport" unten im Fenster ausgewählt.
- Rückwirkende Aufzeichnung: Wird die Aufnahmetaste gedrückt (oder die Aufnahme per Steuer-
port-Signal und Einstellung „automatische Aufzeichnung durch aktiven Steuerport" aktiviert), wer-
den rückwirkend für die eingegebene Zeit Werte gespeichert, jedoch maximal so viele, wie unter
„Maximale Datensätze im Speicher" eingegeben ist.
- Automatisches Aufzeichnungsende durch:
- Inaktive Regelung (zeigt nur Auswirkung bei Ausstattung PID-Regler): Beendet die Aufzeich-
nung, wenn ein Regelvorgang gestoppt wird (auch bei automatischem oder externem Stopp,
Fehler, usw.).
- Inaktiven Steuerport: Beendet die Aufzeichnung, wenn ein digitaler Ein- oder Ausgang deakti-
viert ist.
- Nachlauf der Aufzeichnung: Die Aufnahme kann nach dem Stoppen noch eine Weile fortgeführt
werden, z.B. um einen Abkühlungsprozess noch aufzuzeichnen.
- Maximale Datensätze im Speicher: Anzahl der Messwert-Datensätze (besteht aus Messtempe-
ratur, Emissionsgrad, Gerätetemperatur, Sollwert, ...), die das Programm maximal im Speicher
vorhält, um diese bei rückwirkender Aufzeichnung oder im Wiedergabefenster (betätigen der
MEM-Taste) darzustellen (die Datenaufzeichnung ist dagegen nur durch die Festplattengröße limi-
tiert).
- Als Steuerport kann sowohl ein Digitaleingang als auch -ausgang ausgewählt werden.
INFO: Wird ein Ausgang verwendet, so kann die zugeordnete Funktion für die Steuerung
der automatischen Aufzeichnung verwendet werden, z.B. um eine automatische Auf-
zeichnung bei Überschreiten einer bestimmten Temperatur zu beginnen (Einstellung des
Grenzkontakts).
20
),
Pause unterbricht die Aufnahme. Bei aktiver Aufnahme wird ein ro-
