METIS H318, LL01, OL25T-90 (Trumpf)
Übersicht
3
Übersicht
3.1
Bestimmungsgemäße Verwendung
Das Metis H318 ist ein Pyrometer zur berührungslosen Highspeed-Temperaturmessung. Die Übertra-
gung der Infrarotstrahlung erfolgt über das Objektiv und einen Monofaser-Lichtleiter.
Alle Geräte verfügen über einen linearen analogen Stromausgang sowie über eine serielle Schnittstelle
(busfähige RS485). Über Schnittstelle und die PC-Software SensorTools erfolgt die Einstellung der für
den Prozess nötigen Parameter. Diese Werte werden direkt in das Pyrometer geschrieben und gewähr-
leisten damit eine schnelle und fehlerfreie Integration in den Messprozess.
Der Messabstand bzw. damit verbunden der Messfelddurchmesser wird über ein fokussierbares Objek-
tiv eingestellt. Die genaue Ausrichtung und Fokussierung erfolgt mit Hilfe eines Laserpilotlichts.
3.2
Standard-Lieferumfang
Kombiniert oder einzeln: Pyrometer mit Software SensorTools und Werkszertifikat, Lichtleiter oder Ob-
jektiv, Betriebsanleitung.
(Anschlusskabel sind nicht im Lieferumfang enthalten und müssen separat bestellt werden)
3.3

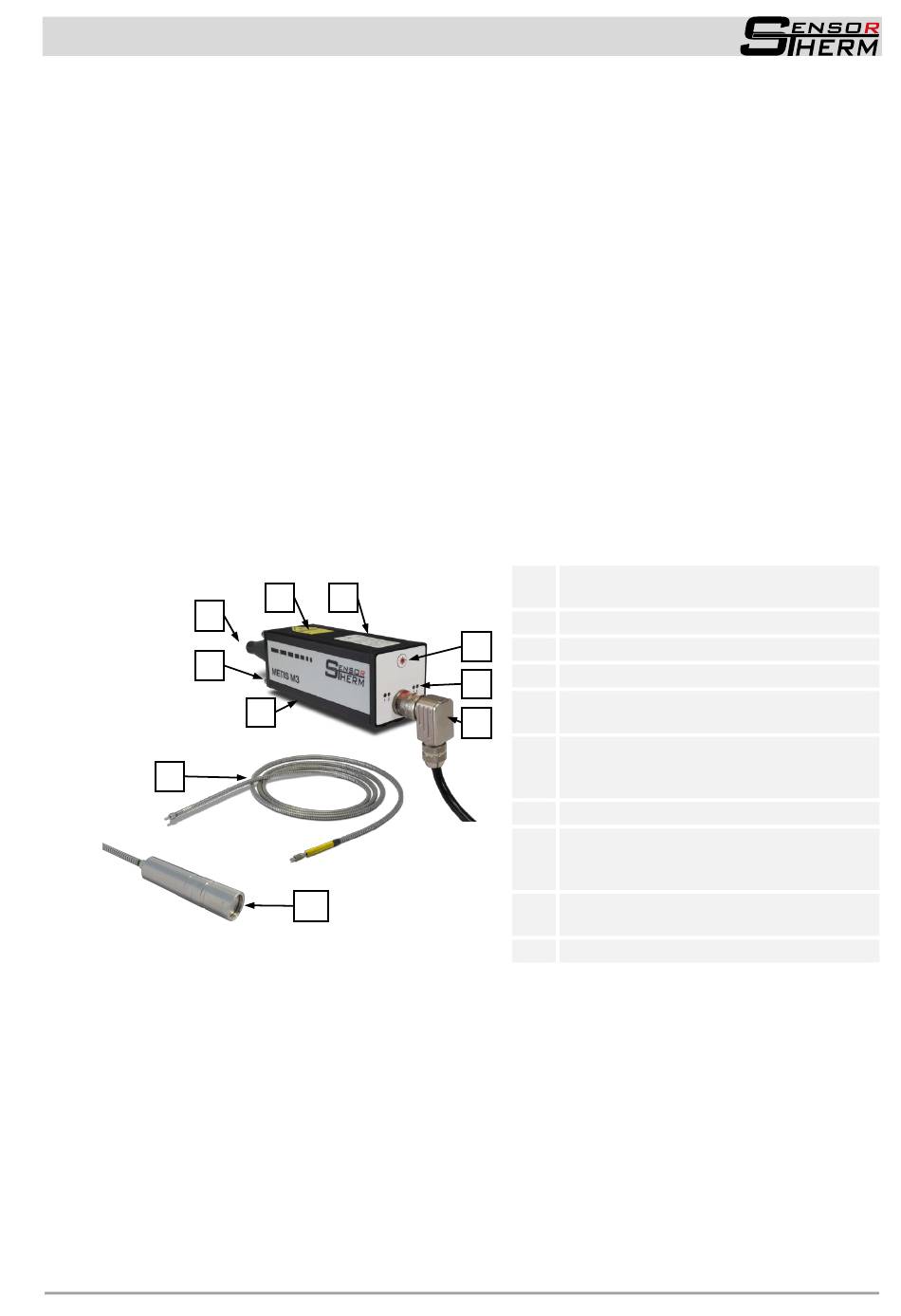

Komponenten
1
8
9
Das Pyrometer H318 verfügt über:
2 lineare analoge Stromausgänge
Eine serielle RS485-Schnittstelle
3 konfigurierbare Ein- / Ausgänge
Visiereinrichtung Laserpilotlicht (fokussiert auf 380 mm)
Der Lichtleiter LL01-02 hat:
Eine Länge von 2,5 m
Das Lichtleiterobjektiv OL25T-90
ist fest auf den Infrarot-Fokusabstand von 390 mm eingestellt
2
3
7
10
Tubus zum Schutz des Lichtleiteran-
1
schlusses
2
Laserpilotlicht-Warnaufkleber
4
3
Typenschild
4
Laserpilotlicht-Taster
5
LEDs zur Kontrolle der Betriebsbereit-
5
schaft oder aktiver Schaltausgänge
6
Anschlussstecker für Stromversorgung,
6
Analogausgang, serielle Schnittstelle,
Reglerausgang und Sonderfunktionen
7
Montageschiene (Gehäuseunterseite)
Befestigungsgewinde (M5) für frontseiti-
8
ge Montage des Pyrometers oder für
Zubehör
Lichtleiter zum Transportieren der Infra-
9
rotstrahlung an das Pyrometer
10
Lichtleiter-Objektiv
7
