METIS H318, LL01, OL25T-90 (Trumpf)
Mechanische Installation

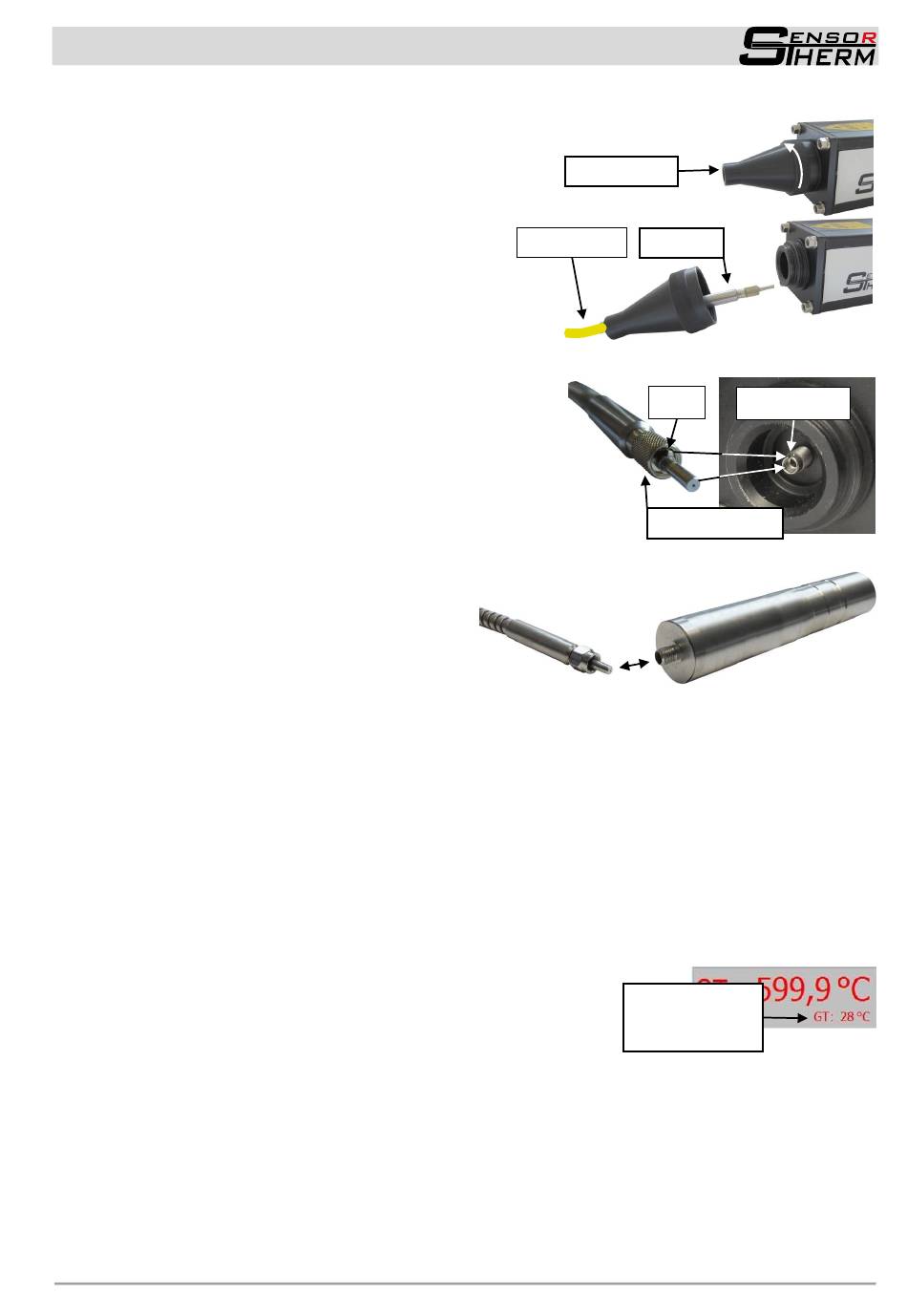

Der Lichtleiter muss seitenrichtig montiert werden:
Die Seite mit der gelben Schrumpfschlauch-
Markierung passt an die Pyrometerseite, die Optik
passt auf die Seite ohne Markierung.
Lichtleiter-Schutztubus vom Pyrometergehäuse
abschrauben
Schutztubus ein Stück über den Lichtleiter am
farbigen Ende schieben, um ihn nach der Licht-
leitermontage nicht über den ganzen Lichtleiter
ziehen zu müssen.
Schutzkappen vom Pyrometer und Lichtleiter ab-
ziehen, die Seite mit dem verdrehsicheren Licht-
leiter-Stecker am Pyrometer einführen und darauf ach-
ten, dass Stift und Aussparung ineinander einrasten.
Überwurfmutter handfest anziehen (kein Werkzeug ver-
wenden, da sonst der Schraubanschluss beschädigt
werden kann).
Anschließend Schutztubus wieder am Pyrometergehäu-
se verschrauben.
Objektiv anschließen
5.2.5
Schutzkappen von Lichtleiter und Objektiv
abziehen
Der Lichtleiter-Stecker an der Seite der Vor-
satzoptik benötigt keine spezielle Ausrich-
tung und wird eingesteckt und verschraubt.
Überwurfmutter handfest anziehen (Kein
Werkzeug zum Festziehen verwenden, da
sonst die Verschraubung oder der Lichtleiter
beschädigt werden kann).
5.3
Umgebungstemperatur
Das H318 ist für Gehäusetemperaturen zwischen 0 und 65°C ausgelegt. Zur Verhinderung von Überhit-
zung wird das Laserpilotlicht bei Geräteinnentemperaturen ab 60°C deaktiviert.
Der Lichtleiter und das Objektiv sind für Umgebungstemperaturen zwischen -20 und 250°C ausgelegt.
Der Betrieb außerhalb dieser Temperatur führt zu Fehlmessungen und kann das Gerät beschädigen.
Zur Einhaltung der zulässigen Umgebungstemperatur ist ausreichender Abstand zum (heißen) Messob-
jekt einzuhalten
Die Gehäuseinnentemperatur kann über die Software Sensor-
Tools ausgelesen werden (siehe 7).
Ebenso ist es möglich, dass ein Schaltausgang bei Überschrei-
tung der Gehäuseinnentemperatur aktiviert wird (siehe unter
Kap.
7.3.3
ren).
Konfigurierbare Ein- und Ausgänge
Schutztubus
Farbkennung
Lichtleiter
Stift
Überwurfmutter
GT: Geräte-
innentemperatur
über Software
konfigurie-
Aussparung
13
