METIS H318, LL01, OL25T-90 (Trumpf)

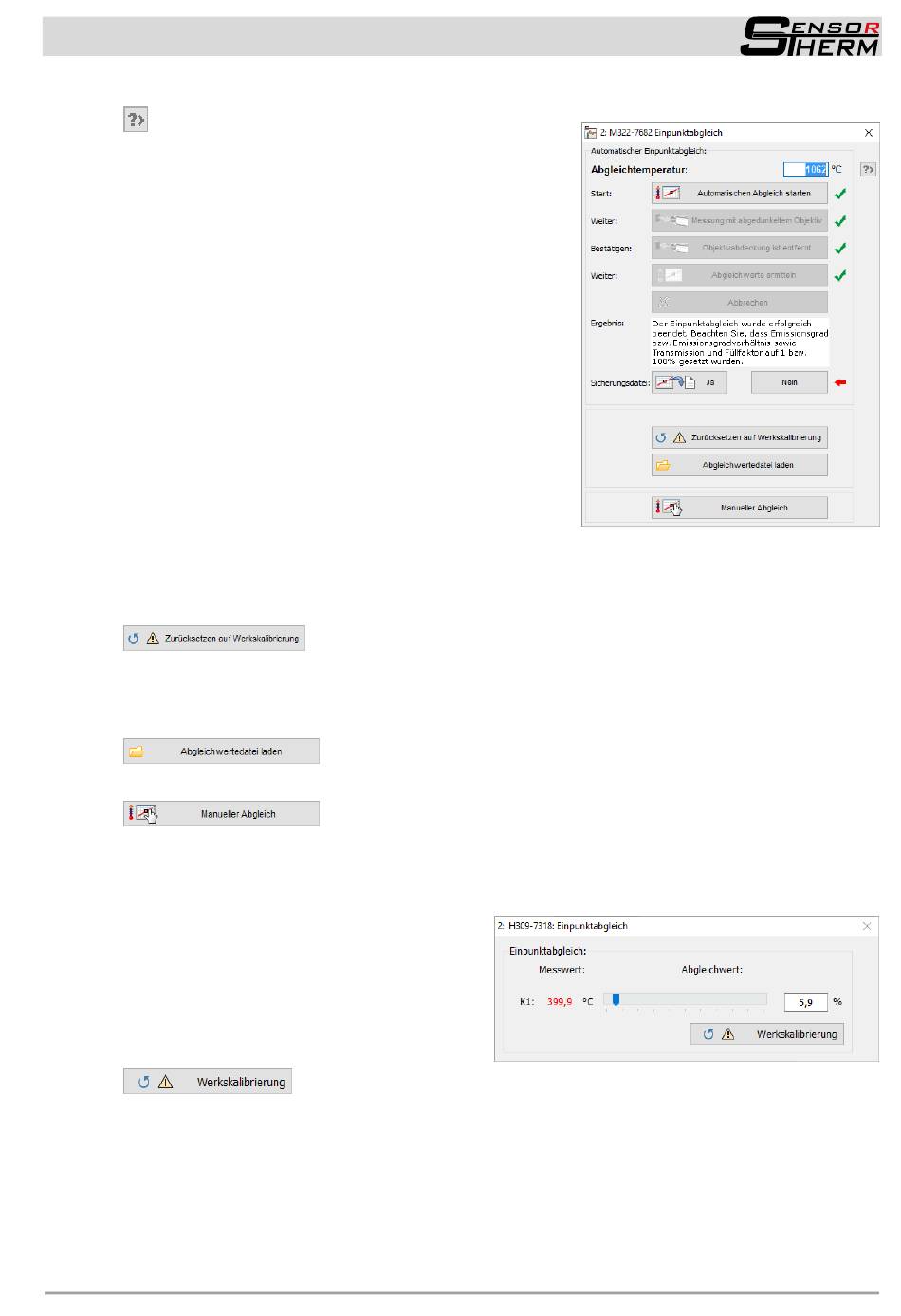

Software SensorTools
Ein Klick auf das Hilfe-Fragezeichen rechts oben klappt
rechts einen Hilfetext aus.
Klicken auf „Automatischen Abgleich starten" startet die
Prozedur.
Hinweis: dies setzt den Emissionsgrad auf 1 (100%),
schaltet den Maximalwertspeicher aus und setzt die Ein-
stellzeit auf 5 ms. Diese Werte werden nicht automatisch
auf die Ursprungswerte gesetzt und müssen anschließend
neu eingestellt werden!
Messung mit abgedunkeltem Objektiv (nur M3-
Modelle): Bei der Ermittlung des sogenannten Dunkelsoff-
sets wird eine Messung mit komplett abgedunkeltem Ob-
jektiv durchgeführt, dieser kann die Genauigkeit außerhalb
der eingeregelten Temperatur erhöhen: Dazu Objektiv
lichtundurchlässig abdecken (z.B. Hand vor das Objektiv
drücken) und während des Vorgangs abgedeckt lassen
(dauert bis zu 20 Sekunden, nach Abschluss ändert sich
der Buttontext in „Dunkeloffset ermittelt").
Objektivabdeckung entfernen und bestätigen, dass die
Objektivabdeckung entfernt ist.
Abgleichwerte ermitteln setzt den automatischen Ab-
gleich vor dem Kalibrierstrahler fort.
Ergebnis: Nach Beendigung des Abgleichs wird der Erfolg oder Misserfolg in Textform angezeigt.
Es kann eine Sicherungsdatei mit den ermittelten Abgleichwerten erstellt werden (Abgleichwerteda-
tei). Diese kann dann jederzeit wieder in dasselbe Gerät zurückgeschrieben werden, z.B. wenn das
Gerät auf Werkskalibrierung zurückgesetzt wurde.
detwas schief, weil z.B. der Kalibrierstrahler nicht gleichmäßig arbeitet, sind dennoch Kalibrierwerte
in das Pyrometer geschrieben. In diesem Fall sollte der Vorgang sollte erneut ausgeführt werden o-
der das Gerät auf Werkskalibrierung zurückgesetzt werden, dies setzt alle Abgleichwerte zurück auf
Werkskalibrierung.
Datei in das Pyrometer.
bereglern durchgeführt werden, in diesem Fall kann der Zahlenwert des Abgleichs beobachtet wer-
den.
Vorbereitung: Zunächst sollten die Parameter Emissionsgrad, Transmission und Messfeldausfüllung
auf 1 bzw. 100% gesetzt werden sowie der
Maximalwertspeicher ausgeschaltet und die
Einstellzeit auf etwa 5-10 ms gesetzt werden.
Danach den Schieberegler verschieben:
- K1 verschieben, bis die Abgleichtemperatur
erreicht ist.
schief, weil z.B. der Kalibrierstrahler nicht gleichmäßig arbeitet, sind dennoch Kalibrierwerte in das
Pyrometer geschrieben. In diesem Fall sollte der Vorgang erneut ausgeführt werden oder das Gerät
auf Werkseinstellung (Werkskalibrierung) zurückgesetzt werden, dies setzt alle Abgleichwerte zurück
auf 0,0%.
Der Kalibrierprozess dauert zwischen einer und zwei Minuten. Geht irgen-
Abgleichwertedatei laden lädt Abgleichwerte aus einer gespeicherten
Die Einpunkt-Abgleichfunktion kann bei Bedarf auch manuell mit Schie-
: Der Prozess dauert zwischen einer und zwei Minuten. Geht irgendetwas
27
