Therapietisch; Abduktionskeil; Thoraxpelotten - SORG Mio Move Bedienungsanleitung

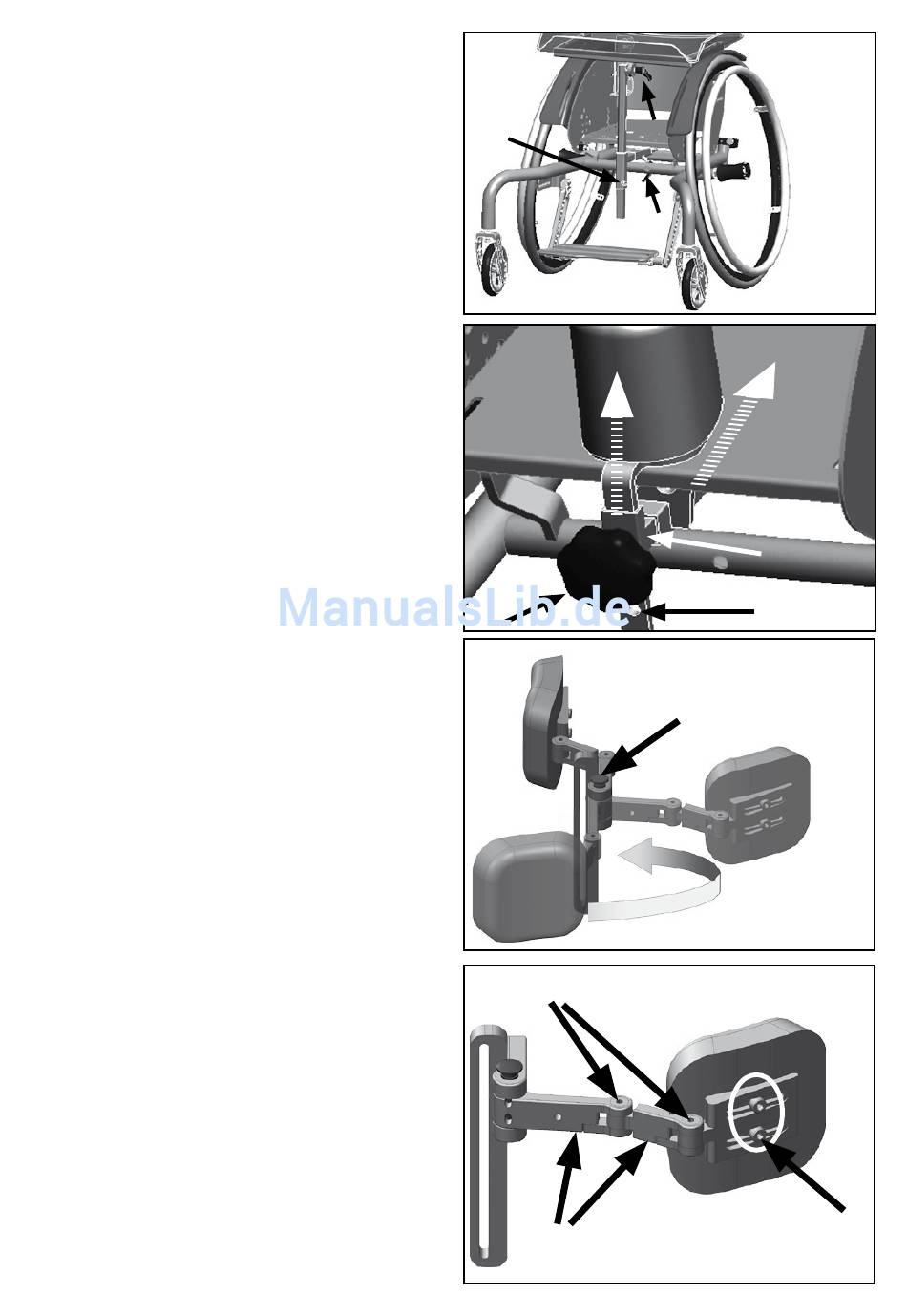

3.11 Therapietisch

(1) Höheneinstellung
• Lösen Sie den Gewindestift (A),
• bringen Sie den Therapietisch in die gewünschte
Position
• und drehen Sie den Gewindestift (A) wieder
fest zu.
Winkeleinstellung
• Lösen Sie den Klemmhebel (C),
• bringen Sie den Therapietisch in die gewünschte
Position
• und drehen Sie den Klemmhebel (C) wieder
fest zu.
Tiefeneinstellung/Entfernen
• Lösen Sie den Klemmhebel (B),
• bringen Sie den Therapietisch in die gewünschte
Position bzw. entfernen Sie ihn aus der Halte-
rung,
• und drehen Sie den Klemmhebel (B) wieder
fest zu.
• Zum Einsetzen verfahren Sie bitte analog.

3.12 Abduktionskeil

Der Abduktionskeil ist unter der Sitzplatte montiert.
Die Höhe kann in 1,5 cm Schritten verstellt werden,
die Distanz stufenlos.
(2) Einstellen der Höhe:
• Entfernen Sie die Sterngriffschraube (A) kom-
plett,
• versetzen Sie den Keil mit Halterung (C) ent-
lang der Lochreihe (B) in die gewünschte Höhe
• und setzen Sie die Schraube (A) wieder ein.
Einstellen der Distanz:
• Lösen Sie die Sterngriffschraube (A),
• bringen Sie die Halterung (C) in die gewünsch-
te Position
• und drehen Sie die Sterngriffschraube (A) wie-
der fest zu.

3.13 Thoraxpelotten

(3) Die Thoraxpelotten lassen sich öffnen und schlie-
ßen, indem Sie den Knopf (A) drücken und gleichzeitig
den Pelottenbügel nach hinten bzw. nach vorne klap-
pen. Sie rasten in der jeweiligen Position ein, wenn sie
den Knopf (A) loslassen.
(4) Um die einzelnen Bügelglieder (B) bzw. Verlänge-
rungsstücke in einer bestimmten Position zu fixieren,
drehen Sie mit einem geeigneten Innensechskant-
schlüssel die Schrauben (C) der Gelenke fest an.
(4) Die Position der Polster lässt sich mittels der
Schrauben (D) ver- bzw. einstellen.
(1)
(A)
(2)
(A)
(3)
(4)
(C)
(B)
Bedienungsanleitung
(C)
(B)
(C)
(B)
(A)
(D)
27
