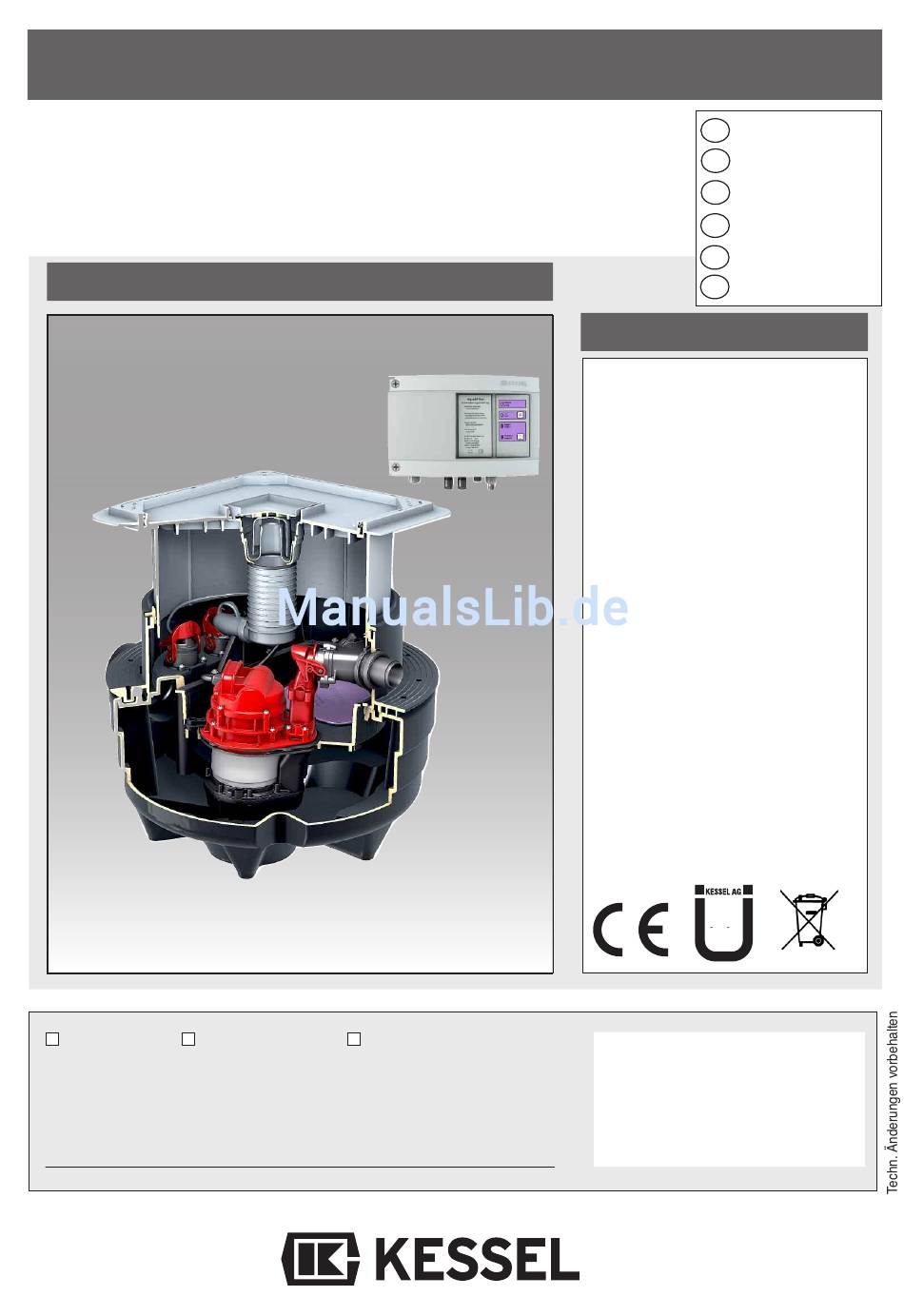

ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
KESSEL - Abwasserstation Aqualift F Compact
zum Einbau in die Bodenplatte
für fäkalienfreies und fäkalienhaltiges Abwasser
Best. Nr. 28701 (Mono), 28704 (Duo)
Installation
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Stand 2017/06

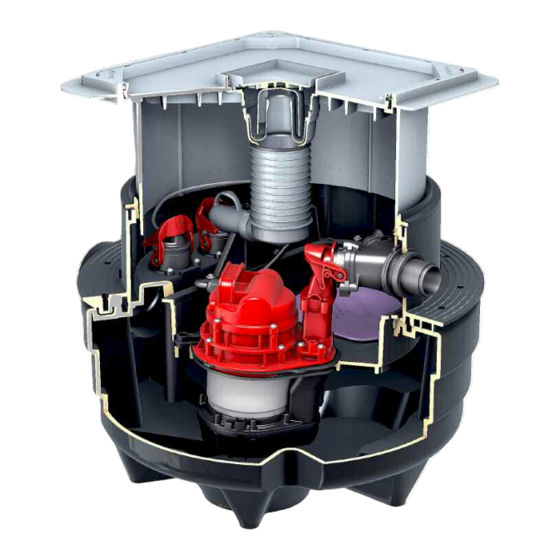

Abb. zeigt Art.-Nr. 28704
Inbetriebnahme
Einweisung
Datum
Ort
D
Page 1-18
GB
Page 19-36
F
Page 37-54
I
Pagina 55-72
NL
Pagina 73-90
PL
Strona 91-108
Produktvorteile
■ zum Einbau in die Boden-
platte
■ Sicherheit durch Schaltgerät
mit SDS-Funktion
(Selbst-Diagnose-System)
■ Drucksensor zur sicheren
Aufnahme von Füllständen
■ Dichtflansch zum Einbau in
WU-Beton (weiße Wanne)
■ integrierte Ablauffunktion
■ Nachrüstbarkeit von
Mono- auf Duoanlage
■ Codierte Steckerverbindung
für einfachste Montage
85101 Lenting
Z 53.2 484
Stempel Fachbetrieb
Sach-Nr. 010-561
