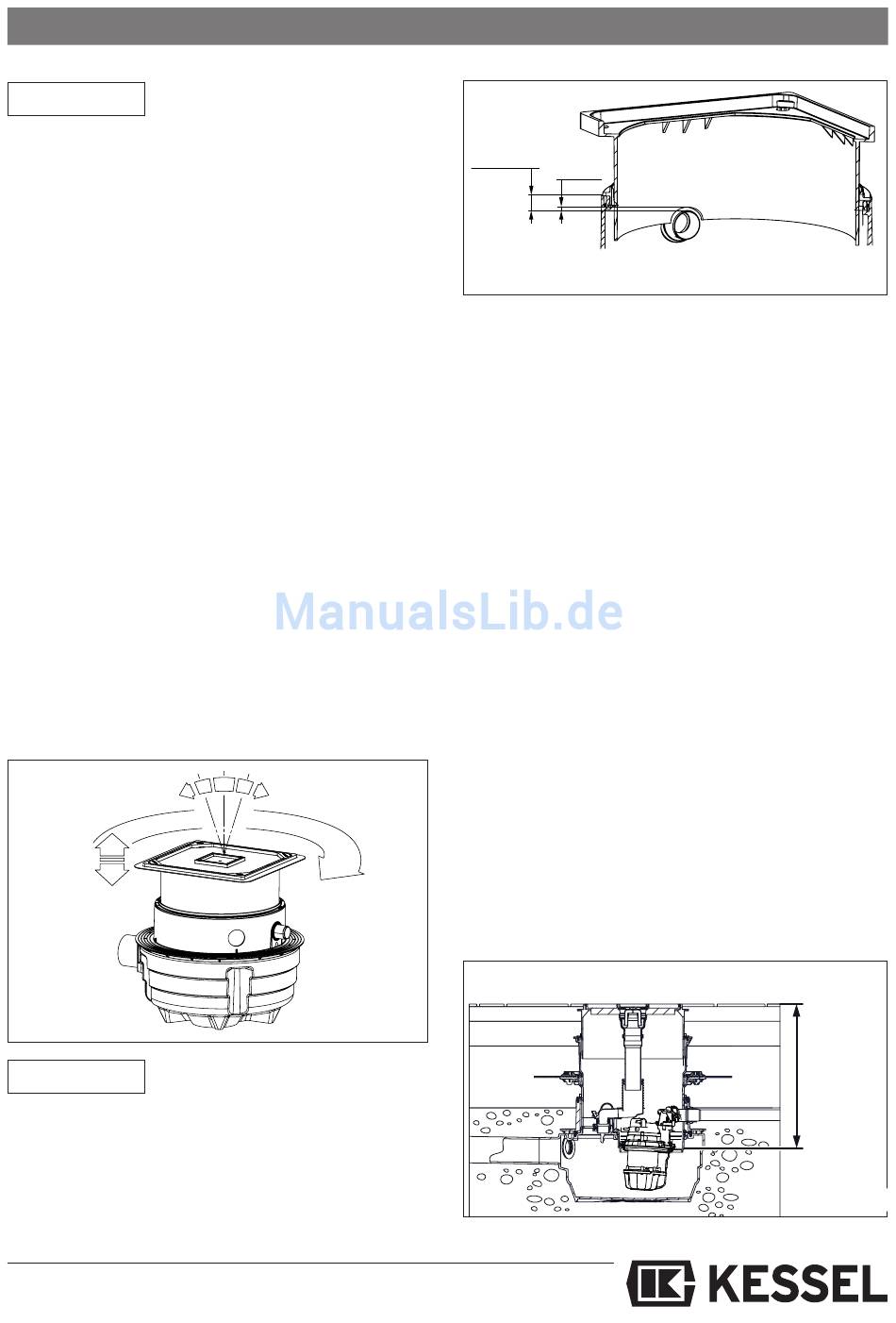

Attention
Placer le boîtier de commande dans un endroit sec
et à l'abri du gel. Pendant la durée de pose et de
montage, les prises de la pompe et des capteurs ne
doivent pas être immergées dans l'eau. En cas de
risque d'inondation, monter le boîtier de commande
dans une zone anti-inondation. Avant de procéder à
la pose de la station d'eaux usées Aqualift F Com-
pact de KESSEL, il faut vérifier qu'aucune pièce n'a
été endommagée durant le transport.
Le boîtier de pompe doit être positionné à l'hori-
2.1 Pose dans la plaque de fond
zontale sur une couche de propreté.
Placer le joint à lèvres de profil ci-joint dans la rai-
nure de la rehausse intercalaire, graisser et monter
la rehausse télescopique. La station d'eaux usées
de chaudière KESSEL Aqualift F Compact peut être
adaptée, de manière continue, avec la rehausse té-
lescopique, à la profondeur de pose disponible. Les
pentes du sol jusqu'à 5 ° peuvent être égalisées.
Un alignement du couvercle, par exemple, au car-
relage est possible (ill. 2). Il faut, si nécessaire, avoir
un évidement dans la rehausse télescopique dans
la zone du passage du câble. (ill. 3).
Attention
Avant de procéder au coulage dans le lit de béton
- Contrôler le siège du joint à lèvres de profil.
- Contrôler l'étanchéité de toutes les conduites
connectées.
- Orienter la rehausse télescopique

2. Pose

mind. 40mm
2.2 Station d'eaux usées Aqualift F Compact
(avec pièce de rallonge, numéro art. 83071)
Montage en retrait dans la plaque de fond
Selon la profondeur de la pose, il est possible de
poser une ou deux pièces de rallonge entre la re-
hausse télescopique et la rehausse intercalaire.
Les joints respectifs doivent être graissés en con-
séquence. Pour des raisons de maintenance, la
saumure de l'installation ne doit pas se trouver à
plus de 80 cm en dessous de la FFB. Pour une
pose plus profonde, nous recommandons de pro-
céder au montage dans le système de fosse
KESSEL.
Veiller, en cas d'emploi d'une pièce de rallonge
(Réf. n° 83070), à poser le conduit de câbles au-
dessus de la dalle de fondation.
Nous conseillons pour l'installation en dalle,
une profondeur maximale de 650 mm
jusqu'au niveau du sol.
Ainsi, nous garantissons qu'en cas d'entre-
tien ou de dépannage toutes les pièces
sont facilement accessibles et démontables
(Ill. 4).
Ill. 2
43
5-10mm
Ill. 3
max.65cm
Ill. 4
