Inbouw van afdekkingen met kiesbaar op-
Bij de afdekkingen met kiesbaar oppervlak be-
pervlak:
staat de mogelijkheid, om door de klant tegels of
natuurstenen te laten leggen en deze daardoor
aan de vloerbekleding van de kamer aan te pas-
sen. Voor het leggen van de tegels zijn bv. pro-
ducten van PCI geschikt. Om een probleemloze
verwerking en hechting te bereiken raden wij de
volgende handelingswijze aan:
Grondverven van de afdekplaat met bv. PCI Flä-
Tegels leggen:
chengrund 303. Na overeenkomstige verluch-
tingstijd de tegels leggen, bv. met PCI
Flexmortel. Deze legwijze is vooral bij dunnere
tegels geschikt, omdat een spateling op de ver-
eiste hoogte kan worden uitgevoerd. Teggels
leggen bv. met PCI Silcoferm S (zelfhechtende si-
liconen).
Daarmee kan precies voor dikkere tegels een dun
lijmbed gerealiseerd worden.
Natuursteen leggen:
(marmer, graniet, agglomarmer)
Grondverven van de afdekplaat met PCI Flächen-
grund 303, leggen van de natuursteenplaten met
PCI Carrament of Carraferm. Leggen van de na-
tuursteenplaten met bv. PCI Carraferm (speciale
natuursteensiliconen).
2.3.1 Zijdelingse toevoeraansluiting
2.3 Aansluitingen
Door de fabriek is een aansluiting DN 100 voor-
handen. De toevoerleiding moet met een verval
van minimum 2% gelegd worden.
Attentie
Tank niet aanboren. Door ondeskundig aanboren
kan de installatie onherstelbaar beschadigd wor-
den (afb. 5)

2.3.2 Afvoeraansluiting

De afvoeraansluiting kan eerst gelegd worden, als
de pomp werd ingebouwd (zie 2.4). De verbinding
van de afvoerfunctie aan de verzameltank gebe-
2. Inbouw
urt met de bijgevoegde afvoeraansluiting. De af-
voeraansluiting in de voorhanden opening gelei-
den en met de eenhandsnelsluiting vergrendelen.
Bij gebruik van een dagwaterdichte afdekplaat
(toebehoren) moet de opening door de meegele-
verde sluitdop afgesloten worden.

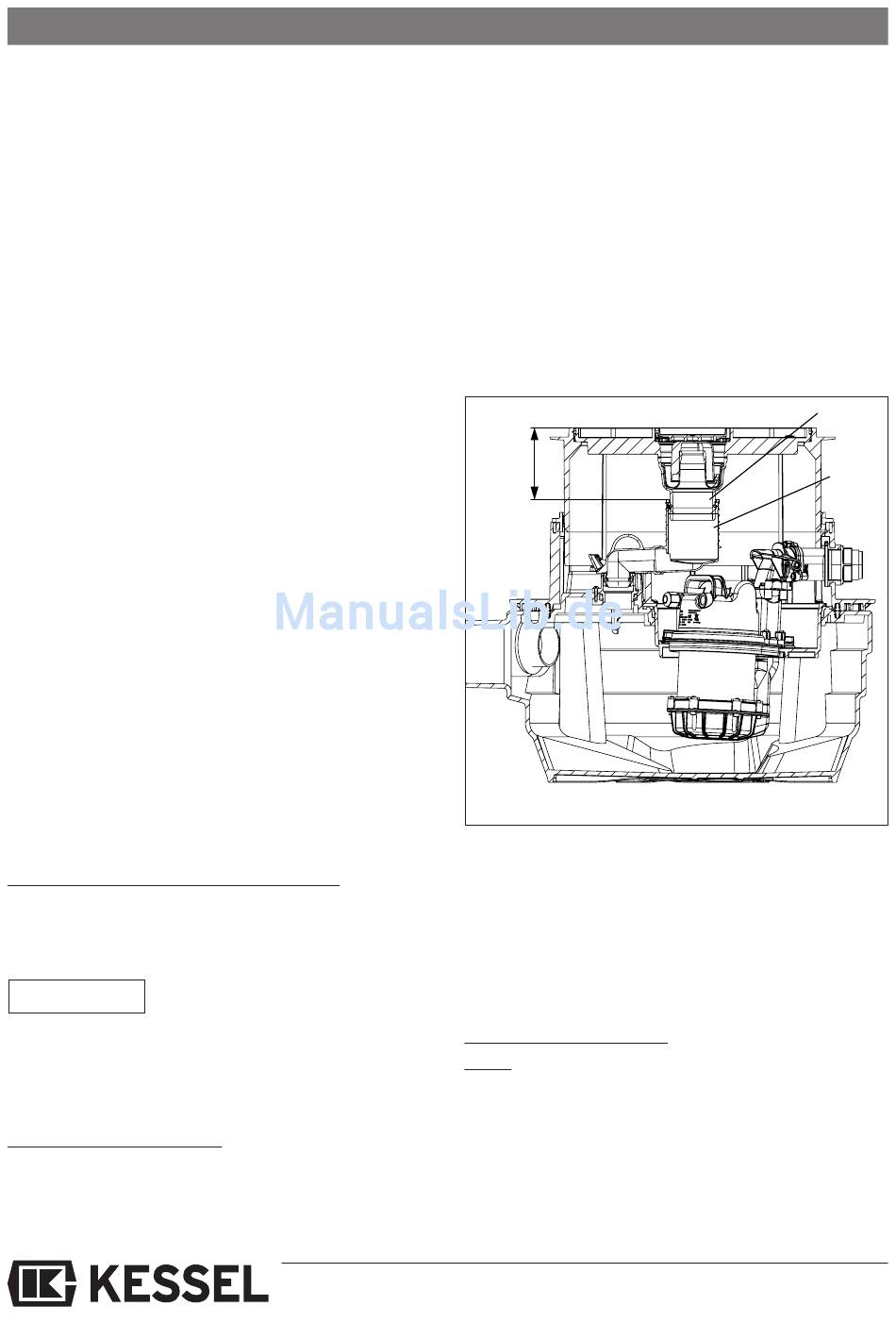

Naargelang de inbouwdiepte (insteekdiepte van
het opzetstuk) moet de afvoeraansluiting op de
betreffende maat ingekort worden (zie afb. 4) of
met HT buis DN 70 verlengd worden, als een ver-
diepte inbouw met verlengstuk (art.-n. 83071) ver-
eist is.
x
x < 115 mm ➞ inkorten van de toevoeraansluiting
met het verschil.
x > 120 mm ➞ verlengen van de toevoeraanslui-
ting met buis DN 70.
A) max. 15 mm inkorten
B) max. 100 mm inkorten
2.3.3 Drukaansluiting
Noot: de aansluiting van de persleiding op de in-
stallatie moet spanningsvrij worden uitgevoerd.
Bijvoorbeeld middels de KESSEL-persleidingset
(28040).
Drukaansluiting: 1 1/2" uitwendige draad, de druk-
leidingset (art.-nr. 28 040) bevat een 5 m druklei-
dingslang DA 40 en een adapter met wartelmoer.
80
A
B
Afb. 5
