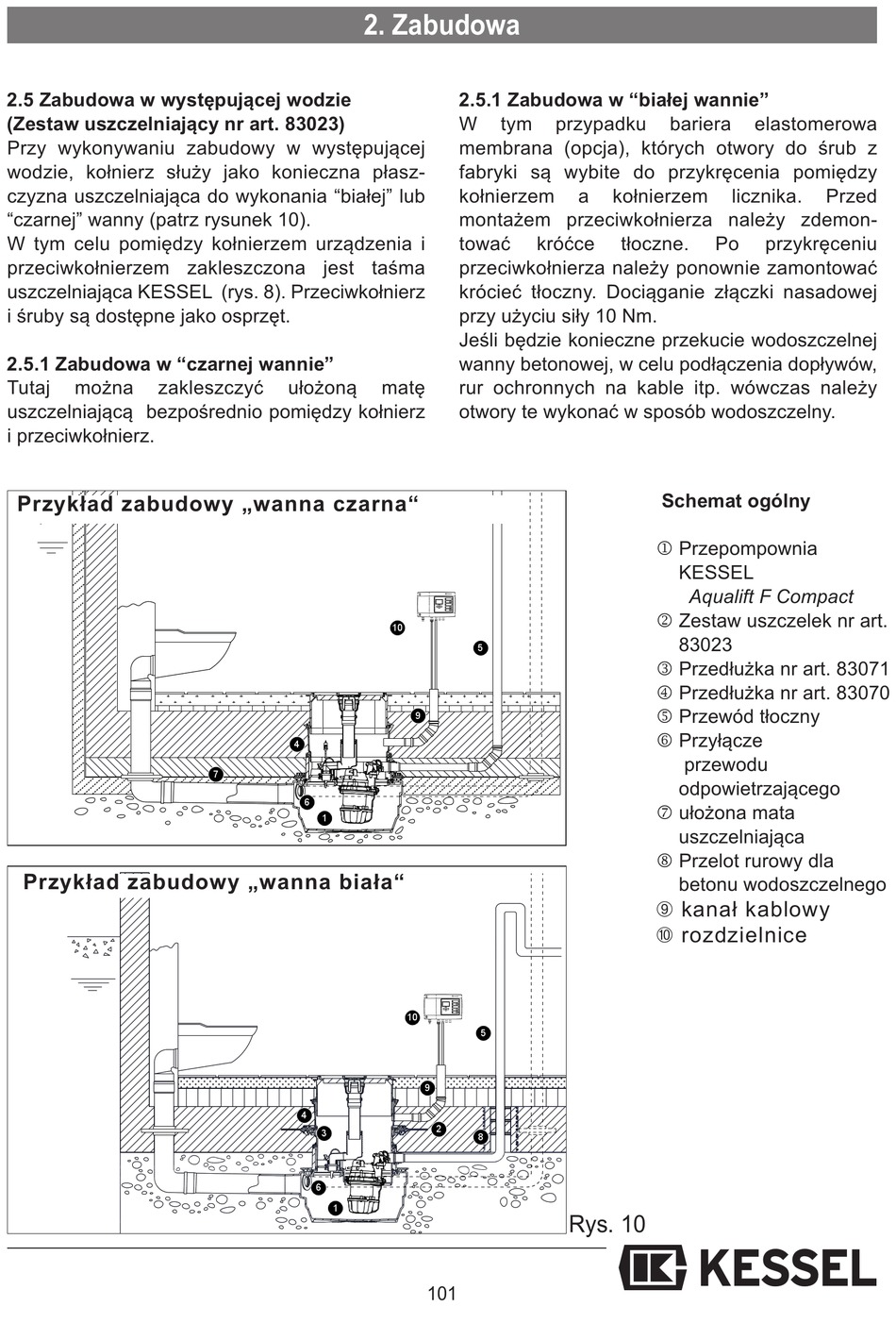

2.5 Zabudowa w występującej wodzie
(Zestaw uszczelniający nr art. 83023)
Przy wykonywaniu zabudowy w występującej
wodzie, kołnierz służy jako konieczna płasz-
czyzna uszczelniająca do wykonania "białej" lub
"czarnej" wanny (patrz rysunek 10).
W tym celu pomiędzy kołnierzem urządzenia i
przeciwkołnierzem zakleszczona jest taśma
uszczelniająca KESSEL (rys. 8). Przeciwkołnierz
i śruby są dostępne jako osprzęt.
2.5.1 Zabudowa w "czarnej wannie"
Tutaj
można
zakleszczyć
uszczelniającą bezpośrednio pomiędzy kołnierz
i przeciwkołnierz.
Przykład zabudowy „wanna czarna"
Przykład zabudowy „wanna biała"
2. Zabudowa
ułożoną
4
7
6
1
4
3
6
1
2.5.1 Zabudowa w "białej wannie"
W
tym
membrana (opcja), których otwory do śrub z
fabryki są wybite do przykręcenia pomiędzy
kołnierzem
montażem przeciwkołnierza należy zdemon-
tować
króćce
przeciwkołnierza należy ponownie zamontować
krócieć tłoczny. Dociąganie złączki nasadowej
przy użyciu siły 10 Nm.
Jeśli będzie konieczne przekucie wodoszczelnej
wanny betonowej, w celu podłączenia dopływów,
matę
rur ochronnych na kable itp. wówczas należy
otwory te wykonać w sposób wodoszczelny.
10
5
9
10
5
9
2
8
101
przypadku
bariera
a
kołnierzem
tłoczne.
Po
Schemat ogólny
Przepompownia
KESSEL
Aqualift F Compact
2 Zestaw uszczelek nr art.
83023
3 Przedłużka nr art. 83071
4 Przedłużka nr art. 83070
5 Przewód tłoczny
6 Przyłącze
przewodu
odpowietrzającego
7 ułożona mata
uszczelniająca
8 Przelot rurowy dla
betonu wodoszczelnego
➈ kanał kablowy
➉ rozdzielnice
Rys. 10
elastomerowa
licznika.
Przed
przykręceniu
