2.5 Inbouw in drukkend water
(dichtingenset art.-nr. 83023)
Bij de inbouw in drukkend water, dient de flens
als vereist afdichtingniveau voor een wit of
zwart bad (zie afb. 10).
Hiervoor wordt tussen de flens van de installa-
tie en de KESSEL tegenflens een afdichting-
baan geklemd (afb. 9). Tegenflens en
schroeven zijn als toebehoren verkrijgbaar.

2.5.1 Inbouw in een zwart bad

Hier kan de door de klant gelegde afdichting-
baan direct tussen flens en tegenflens geklemd
worden.

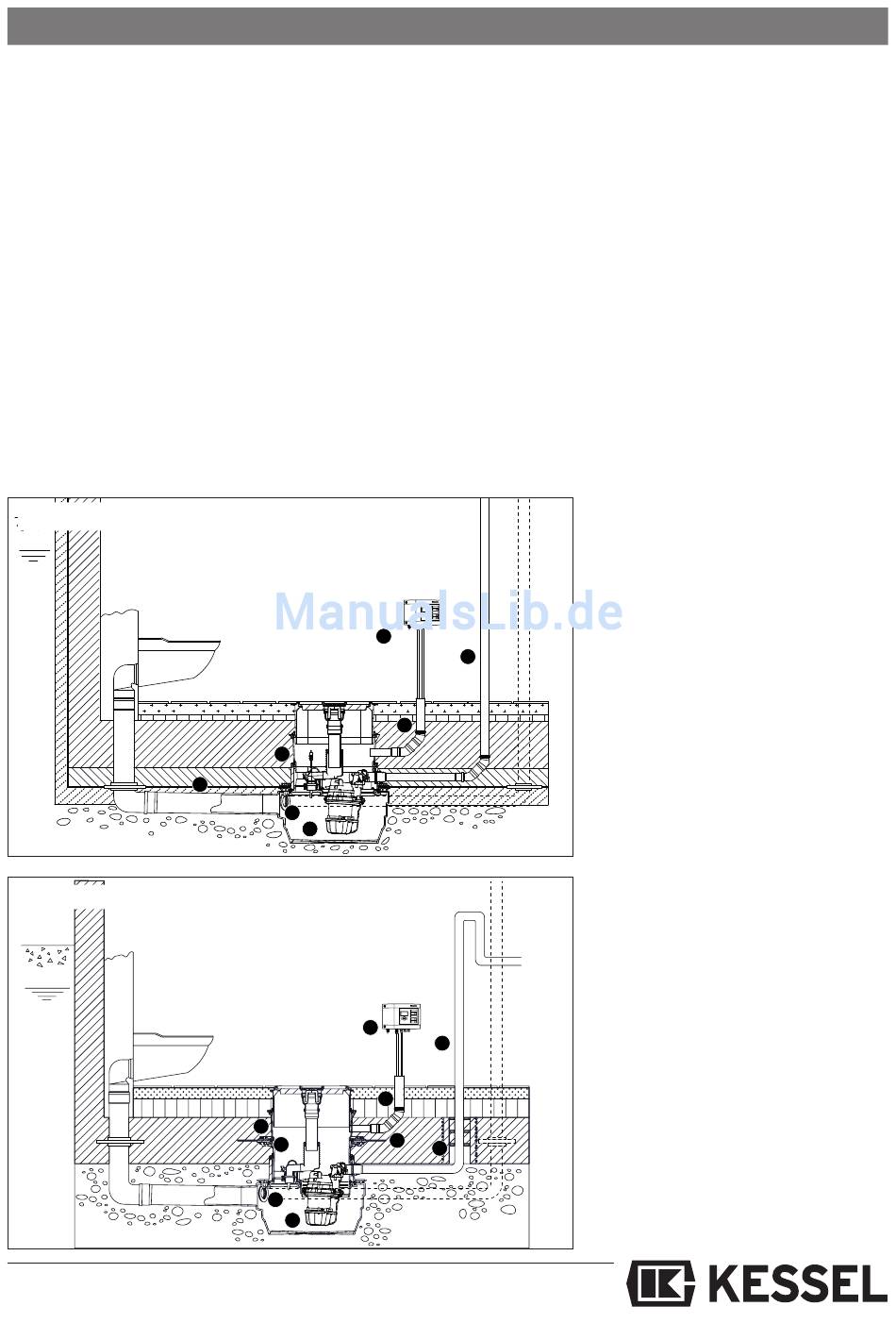

Inbouwvoorbeeld zwart bad
Inbouwvoorbeeld wit bad
4
7
6
1
10
4
3
6
1
2. Inbouw

2.5.2 Inbouw in een wit bad

Voor dit geval dient de meegeleverde elasto-
mere sperbaan (optioneel), waarbij de door-
voeren van de schroeven af fabriek zijn
ingestanst, tussen flens en tegenflens worden
geschroefd. Voor montage van de tegenflens
moet de druksteun gemonteerd worden. Na
vastschroeven van de tegenflens moet de
druksteun weer gemonteerd worden. Aanhalen
van de wartelmoer met 10 Nm.
Indien vereist is, om het waterdichte betonbad
voor de aansluiting van toevoeren, lege kabel-
kanalen, enz. te doorbreken, dan moeten deze
boorgaten ook weer waterdicht worden ge-
maakt.
10
5
9
5
9
2
8
83
Principeschets
➀ KESSEL-afval-
Aqualift F Compact
waterstation
➁ Seal Art.-Nr. 83023
➂ Uitbreidung Art. Nr.
83071
➃ Uitbreidung Art. Nr.
83070
➄ Drukleiding
➅ Vent line verbinding
➆ Afdichting ter plaatse
➇ Duct voor water-
➈ kabelgoot
dichte beton
➉ schakelapparatuur
Afb. 10
