Attentie
Het schakeltoestel vorstvrij en droog opstellen. De
stekkers van pomp en sensoren mogen gedurende
de inbouw- en montagetijd niet in water worden ge-
dompeld. Bij over-stromingsgevaar het schakeltoe-
stel in tegen overstroming beveiligd bereik
monteren. Voor de inbouw van het KESSEL afval-
waterstation Aqualift F Compact moeten alle onder-
delen op transportschade gecontroleerd worden.
De pomptank moet op een schoonheidslaag ho-

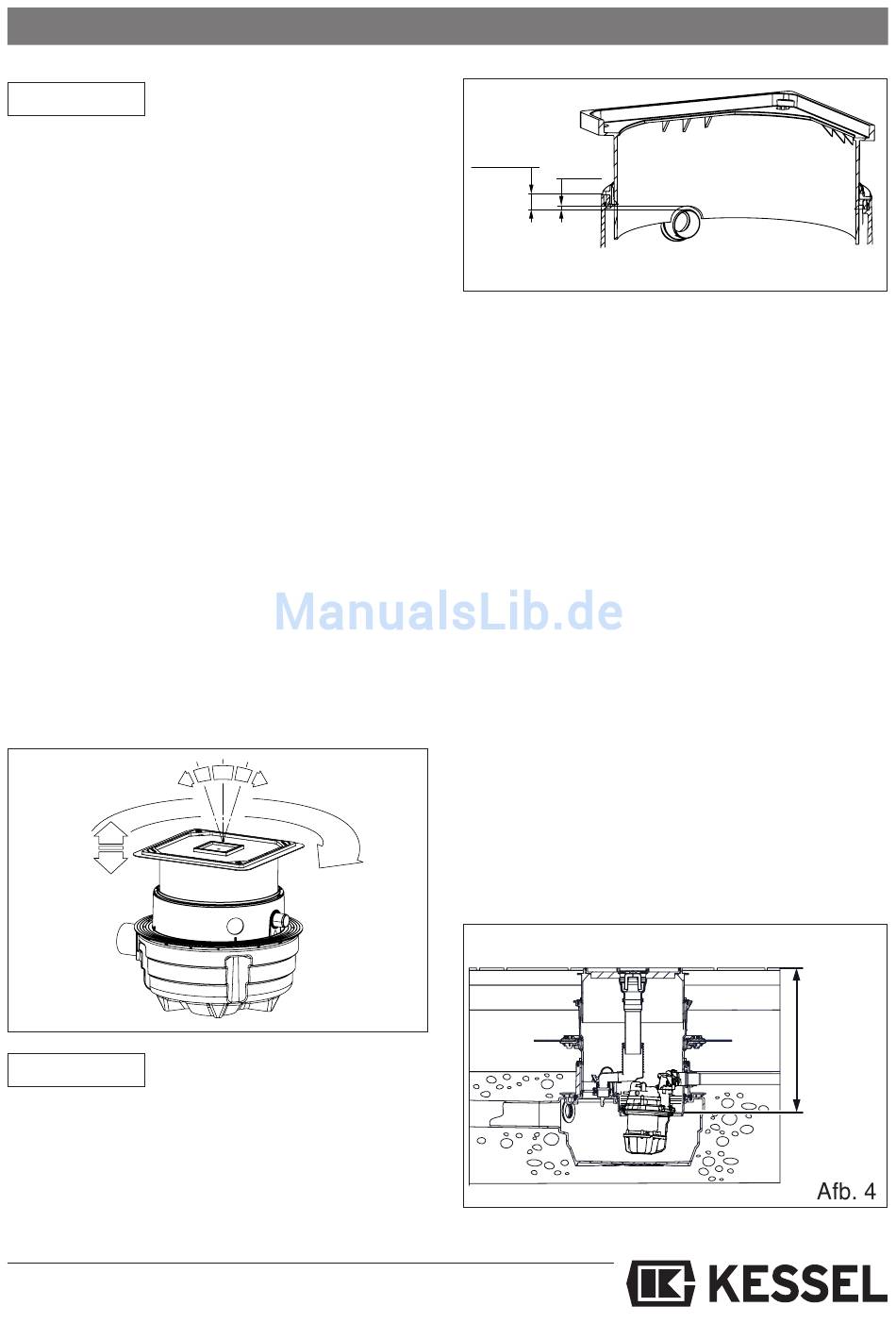

2.1 Inbouw in de grondplaat
rizontaal uitgelijnd worden.
De bijgevoegde profiellippendichting in de sleuf
van het tussenstuk plaatsen, invetten en het op-
zetstuk monteren. Door het telescopisch opzet-
stuk kan het KESSEL afvalwaterstation Aqualift F
Compact traploos aan de voorhanden in-
bouwdiepte worden aangepast. Vloerneigingen
tot 5° kunnen gecompenseerd worden. Een uit-
lijning van de afdekking, bv. aan het tegelraster is
mogelijk (zie afb. 2). Eventueel moet in het opzet-
stuk in het bereik van de kabeldoorvoer een uit-
sparing worden aangebracht (afb. 3).
Attentie
Voor het ingieten in het betonbed:
- zitting van de profiellippendichting controleren.
- Dichtheid van alle gesloten buisleidingen con-
troleren.
- Opzetstuk uitlijnen
2. Inbouw
mind. 40mm
2.2 Afvalwaterstation Aqualif F Compact voor
(met verlengstuk art.-nr. 83071)
de verdiepte inbouw in de grondplaat
Naargelang de inbouwdiepte kunnen één of twee
verlengstukken worden geplaatst tussen opzet-
en tussenstuk. De betreffende dichtingen moeten
overeenkomstig worden ingevet.
Om onderhoudsredenen mag de voet van de in-
stallatie niet dieper dan 80 cm onder de afge-
werkte vloer liggen. Voor een diepere montage
is de montage in het KESSEL schachtsysteem
aanbevolen.
Als een verlengstuk wordt gebruikt (art.nr.
83070), moet worden opgelet dat de lege
kabelbuis boven de vloerplaat wordt gelegd.
Wij bevelen voor onze vloerinbouwmodellen
aan een maximale inbouwdiepte te hanteren
van 650 mm tot bovenzijde flens (bv. pomp-
flens).
Hierdoor blijft de techniek toegankelijk en
bereikbaar voor onderhoud en service-
doeleinden (afb. 4).
Afb. 2
79
5-10mm
Afb. 3
max.65cm
