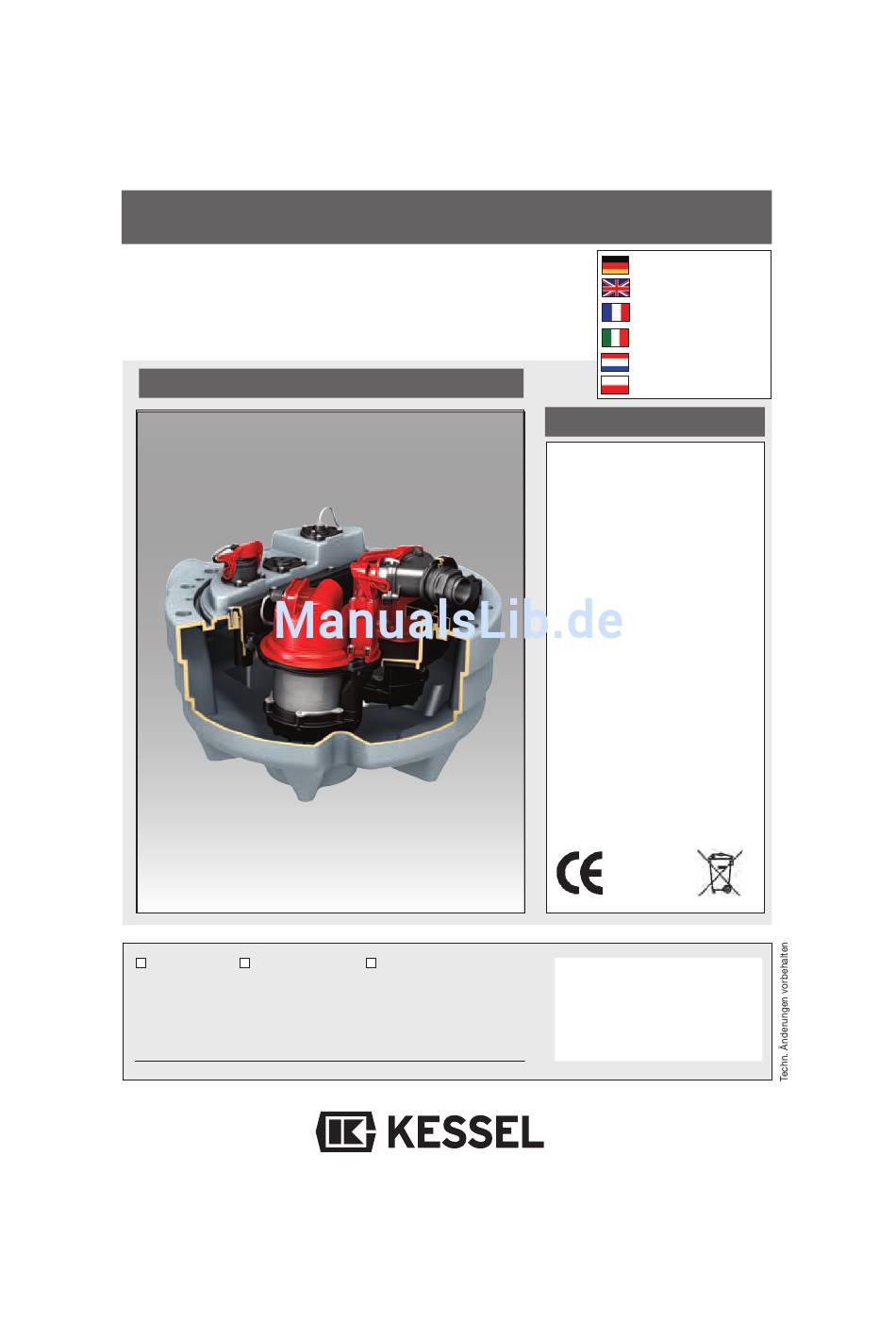

ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG
KESSEL - Abwasserstation Aqualift F
Compact zur freien Aufstellung
für fäkalienfreies und fäkalienhaltiges Abwasser
Best. Nr. 28711 (Mono), 28743 (Duo)
Installation
Inbetriebnahme
der Anlage wurde durchgeführt von Ihrem Fachbetrieb:
Name/Unterschrift
Stand 2012/02

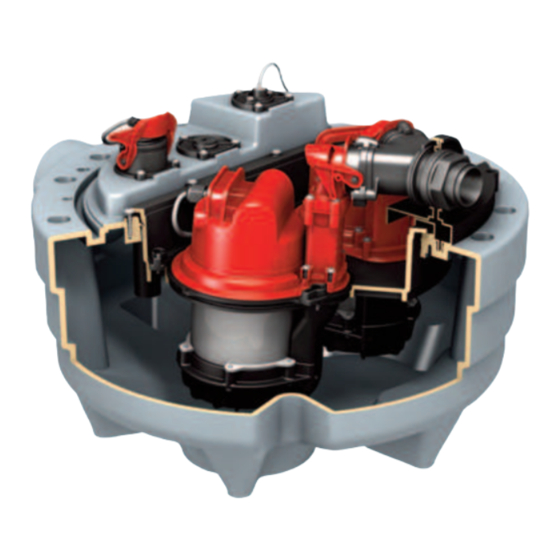

Abb. zeigt Art.-Nr. 28743
Einweisung
Datum
Ort
Bedienungsanleitung
Page 1-20
Installation Manual
Page 21-40
Guide Installation
Page 41-60
Istruzioni per l'installazione
Pagina 61-80
Handleiding voor montage
Pagina 81-100
Instrukcja Zabudowy
Str. 101-120
Produktvorteile
■ zur freien Aufstellung
■ Sicherheit durch Schaltgerät
mit SDS-Funktion
(Selbst-Diagnose-System)
■ Drucksensor zur sicheren
Aufnahme von Füllständen
■ Nachrüstbarkeit von
Mono- auf Duoanlage
■ Kompakte Abmessungen für
beengte Platzverhältnisse
■ kleiner Druckleitungsdurch-
messer durch integriertes
Schneidwerk
■ schnelle Installation durch
vormontierte Anlage und
codierte Anschlussstecker
Stempel Fachbetrieb
Sach-Nr. 010-591

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Kessel Aqualift F Compact

Inhaltszusammenfassung für Kessel Aqualift F Compact

  • Seite 1 ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG Bedienungsanleitung KESSEL - Abwasserstation Aqualift F Page 1-20 Installation Manual Page 21-40 Compact zur freien Aufstellung Guide Installation Page 41-60 Istruzioni per l’installazione für fäkalienfreies und fäkalienhaltiges Abwasser Pagina 61-80 Handleiding voor montage Pagina 81-100 Instrukcja Zabudowy Best.

  • Seite 2: Sicherheitshinweise

    Diese Bedienungsanleitung muss ständig an der Anlage vorhanden sein. Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Produkt von KESSEL entschieden haben. Die gesamte Anlage wurde vor Verlassen des Werkes einer strengen Qualitätskontrolle unterzogen. Prüfen Sie bitte dennoch sofort, ob die Anlage vollständig und unbeschädigt bei Ihnen angeliefert wurde.

  • Seite 3: Allgemeine Sicherheitsvorkehrungen

    Sicherheitshinweise Allgemeine Sicherheitsvorkehrungen Bei Installation, Betrieb, Wartung oder Reparatur der Anlage sind die Unfallverhütungs- vorschriften, die relevanten Normen und Richtlinien sowie die Vorschriften der örtlichen Ener gie- und Versorgungsunternehmen zu beachten. Personalqualifikation und -schulung Das Personal für Bedienung, Wartung, Inspektion und Montage muss die entsprechende Qualifikation für diese Arbeiten aufweisen.

  • Seite 4: Gefahr Durch Große Gewichte / Standfestigkeit Von Anlageteilen

    Sicherheitshinweise Verletzungsgefahr für Hände und Finger Die Pumpen sind mit außenliegender Schneideinrichtung ausgestattet. Funktions- bedingt ist hier keine Schutzvorrichtung vorhanden. Halten Sie sich deshalb nicht im Gefahrenbereich drehender Teile auf bzw. wahren Sie stets einen ausreichenden Sicherheitsabstand. Greifen Sie nicht in den Schneidrad- oder Ansaugbereich der Pumpe.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise Seite 2-4 1. Allgemein Verwendung Seite Anlagenbeschreibung Seite 2. Einbau Anschlüsse Seite Pumpenmontage/-demontage Seite Montage von Druckrohr und Alarmsonde Seite Schallschutz Seite Einbauvorschlag Seite 3. Inbetriebnahme Seite 4. Reinigung / Wartung Ausbau der Pumpe Seite Wartung Seite Wartung der integrierten RückstauklappeSeite Einbau der Pumpe Seite Prüfung Drucksensor...

  • Seite 6: Allgemein

    über diese Abwasserstation ent- sorgt werden. Dazu ist immer mit genügend 1.2 Anlagenbeschreibung Wasser zu spülen, d.h. keine “Spartaste” bei Die KESSEL-Abwasserstation Aqualift F Com- WC´s verwenden. pact besteht aus dem Pumpenbehälter mit Rückschlagklappe und Flanschanschluß Für die...

  • Seite 7: Einbau

    Rückstauebene zu führen und unmit- montieren. Vor dem Einbau der KESSEL-Abwas- telbar nach der Rückstauschleife zu erweiteren serstation Aqualift F Compact sind alle Teile auf und danach an eine (mind. DN 70) belüftete Transport schä den zu überprüfen. Grund- oder Sammelleitung anzuschließen.

  • Seite 8: Pumpenmontage /-Demontage

    Entlüftungsleitung über Dach zu führen. Posi- tion der Entlüftungsleitung an der Anlage (siehe Abb. 3). Zum Bohren des Entlüftungsanschlusses ist die Abb. 4 KESSEL-Sägeglocke (Art.-Nr. 50101) zu verwe- den. Abb. 3 2.2 Pumpenmontage /-demontage Die Pumpe wird durch 3 Sicherungshebel (Abb.

  • Seite 9: Montage Von Druckrohr Und Alarmsonde

    ➋ ➏ ➍ ➎ ➊ Abb. 6 ➀ KESSEL Abwasserstation Aqualift F Compact Art. Nr. 28743 ➁ Schaltgerät mit Selbstdiagnosesystem (SDS) Art. Nr. 28040 ➂ Druckrohr nach Rückstauschleife unmittelbar auf mind. DN 70 erweitern ➃ Entlüftung über Dach ➄ Zulauf...

  • Seite 10: Inbetriebnahme

    3. Inbetriebnahme 3. Inbetriebnahme Die Inbetriebnahme darf nur durch fackundiges Personal erfolgen. Vor Inbetriebnahme: - Zulaufleitungen spülen/reinigen - Sammelbehälter spülen/reinigen - alle Verbindungen auf Dichtheit prüfen - Hinweise der Einbau- und Bedienungs- anleitung des Schaltgerätes prüfen - den Behälter mit Wasser auffüllen und die Funktion des Drucksensors prüfen.

  • Seite 11: Reinigung / Wartung

    4. Reinigung und Wartung 4.3 Wartung der integrierten Vor jeder Arbeit an der Pumpe Achtung Rückstauklappe NETZSTECKER ZIEHEN! Die Pumpe entnehmen. Das Wasser, das noch in Beachten Sie dabei die Sicherheitshinweise des der Druckleitung ist, durch leichtes Öffnen der Kapitels 1. Vor jeder Wartung sollte der Vorlagen- Rückschlagklappe in den Behälter zurücklaufen behälter leergepumpt werden um ein Herausdrük- lassen.

  • Seite 12: Maßzeichnungen

    5. Technische Daten 5.1 Maßzeichnungen: Abb. 12 Abwasserstation Aqualift F Compact Mono und Duo zur freien Aufstellung mit herausnehmbarer Pumpe mit SDS-Schaltgerät (Selbstdiagnosesystem). Art. Nr. 28711 (Mono) Art. Nr. 28743 (Duo)

  • Seite 13: Elektrische Parameter

    5. Technische Daten 5.2 Leistungsdiagramm [ m ] [ Qm /h ] Werte für KTP 1000 mit Schneidrad (für Abwasserstation Aqualift F, Aqualift F Compact, Ecolift) Max. Förderm Q (m 10,0 10,9 Max. Förderm Q (l/sec.) Förderhöhe H (mWS) 5.3 Elektrische Parameter...
  • Seite 15 Pos. Bezeichnung Art.Nr. Pos. Bezeichnung Art.Nr. Schaltgerät Pumpenplatte 415-202 Mono (Einzelpumpanlage) 28730 Halterung Druckanschluss 415-218 Duo (Doppelpumpanlage) 28745 Sicherungshebel für Pumpe (1 St.) 298-034 Batterie 197-081 Dichtung Pumpenflansch 28737 Verschlusshebel 157-004 Abdeckung Pumpenöffnung 28732 Tauchrohr mit waagrechtem Druckabgang 28744 Austauschpumpe KTP 1000 mit verl. Druckanschluss 28739 Set Anschlussstück Tauchrohr/Zulauf 28734 Kupplungsstück Pumpe...

  • Seite 16: Gewährleistung

    8. Gewährleistung 1. Ist eine Lieferung oder Leistung mangelhaft, Voraussetzung hierfür ist eine fachmänni- so hat KESSEL nach Ihrer Wahl den Mangel sche Montage sowie ein bestimmungsge- durch Nachbesserung zu beseitigen oder mäßer Betrieb entsprechend den aktuell eine mangelfreie Sache zu liefern. Schlägt gültigen Einbau- und Bedienungsanleitun-...

  • Seite 17: Konformitätserklärung

    9. Konformitätserklärung...

  • Seite 18: Übergabeprotokoll Für Den Betreiber

    Adresse / Telefon / Telefax __________________________________________________________ Planer __________________________________________________________ Adresse / Telefon / Telefax __________________________________________________________ Ausführende Fachfirma __________________________________________________________ Adresse / Telefon / Telefax __________________________________________________________ KESSEL-Kommissions-Nr. __________________________________________________________ Abnahmeberechtigter __________________________________________________________ Adresse / Telefon / Telefax __________________________________________________________ Anlagen-Betreiber __________________________________________________________ Adresse / Telefon / Telefax __________________________________________________________ Übergabeperson...

  • Seite 19: Übergabeprotokoll Für Das Einbauende Unternehmen

    11. Übergabeprotokoll für das Einbauende Unternehmen Die Inbetriebnahme und Einweisung wurde im Beisein des Abnahmeberechtigten ❏ und des Anlagenbetreibers durchgeführt. Der Anlagenbetreiber/Abnahmeberechtigte wurde auf die Wartungspflicht des Pro- ❏ duktes gemäß der beiliegenden Bedienungsanleitung hingewiesen. Die Inbetriebnahme und Einweisung wurde nicht durchgeführt ❏...
  • Seite 20 Rückstauverschlüsse Kleinkläranlagen ❑ ❑ Hebeanlagen Schächte ❑ ❑ Abläufe / Duschrinnen Regenwassernutzung ❑ ❑ Abscheider ❑ -Fettabscheider -Öl-/ Benzin-/ Koaleszenzabscheider -Stärkeabscheider -Sinkstoffabscheider...
