2.5 Einbau in drückendes Wasser
(Dichtungsset Art.-Nr. 83023)
Beim Einbau in drückendem Wasser, dient der
Flansch als erforderliche Abdichtungsebene für
eine weiße oder schwarze Wanne (siehe Ab-
bildung 10).
Hierfür wird zwischen dem Flansch der Anlage
und dem KESSEL Gegenflansch eine Dich-
tungsbahn verklemmt (Abb. 9). Gegenflansch
und Schrauben sind als Zubehör erhältlich.

2.5.1 Verbau in schwarzer Wanne

Hier kann die bauseits verlegte Dichtungsbahn
direkt zwischen Flansch und Gegenflansch ge-
klemmt werden.

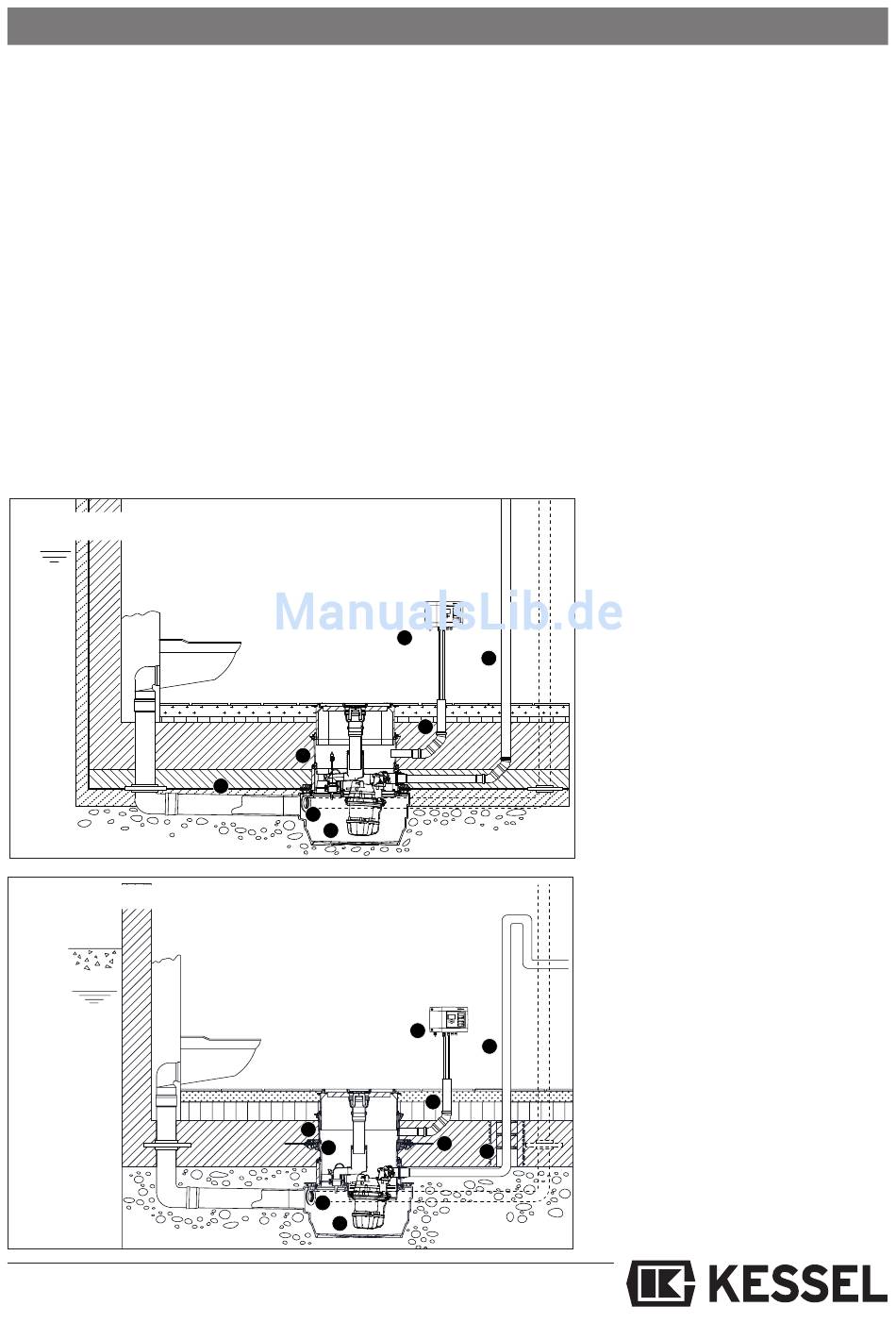

Einbaubeispiel „Schwarze Wanne"
Einbaubeispiel „Weiße Wanne"
2. Einbau
4
7
6
1
4
3
6
1
2.5.2 Verbau in weißer Wanne
Für diesen Fall ist die optional erhältliche elas-
tomere Sperrbahn, bei der die Durchbrüche für
die Schrauben ab Werk eingestanzt sind, zwi-
schen Flansch und Gegenflansch zu ver-
schrauben. Vor Montage des Gegenflansches
muss der Druckstutzen demontiert werden.
Nach Verschrauben des Gegenflansches ist
der Druckstutzen wieder zu montieren. Anzie-
hen der Überwurfmutter mit ca. 10 Nm.
Falls es notwendig ist, die wasserdichte Beton-
wanne für den Anschluss von Zuläufen, Kabel-
leerrohren, usw. zu durch brechen, sind auch
diese Durchdringungen wasserundurchlässig
herzustellen.
10
5
9
10
5
9
2
8
11
Prinzipdarstellung
➀ KESSEL-Abwasser-
station Aqualift F
Compact
➁ Dichtungsset Art.-Nr.
83023
➂ Verlängerungsstück
Art. Nr. 83071
➃ Verlängerungsstück
Art. Nr. 83070
➄ Druckleitung
➅ Anschluss
Entlüftungsleitung
➆ bauseitige Dichtbahn
➇ Rohrdurchführung
für WU-Beton
➈ Kabelleerrohr
➉ Schaltgerät
Abb. 10
