2.5 Pose dans l'eau dans de l'eau sous pres-
sion (jeu de joints, numéro d'art. 83023)
En cas de pose dans de l'eau sous pression,
la bride fournit le niveau d'étanchéification né-
cessaire pour une cuve blanche ou noire (voir
illustration 10).
Pour cela, on colle une bande d'étanchéité
entre la bride de l'installation et la contre-bride
KESSEL (ill. 9). La contre-bride et les vis sont
disponibles comme accessoires.
2.5.1 Montage dans la cuve noire
Dans ce cas, la bande d'étanchéité, à charge
du maître de l'ouvrage peut être introduite di-
rectement entre la bride et la contre-bride.
Exemple de pose de cuve noire
Exemple de pose de cuve blanche
4
7
6
1
4
3
6
1
2. Pose
2.5.2 Montage dans la cuve blanche
Dans ce cas, la membrane pare-élastomère
(en option), où les trous pour les vis de l'usine
sont estampillés à visser entre la bride et con-
tre-bride. Avant de monter la contre-bride, il
faut démonter l'orifice de refoulement. Après
avoir vissé la contre-bride, il faut remonter l'ori-
fice de refoulement. Le serrage de l'écrou à
chapeau se fait à environ 10 Nm.
S'il est nécessaire de casser, etc. la cuve de
béton étanche pour le raccordement des en-
trées, tubes de câble vides, etc. ces passages
doivent également être étanches.
10
5
9
10
5
9
2
8
47

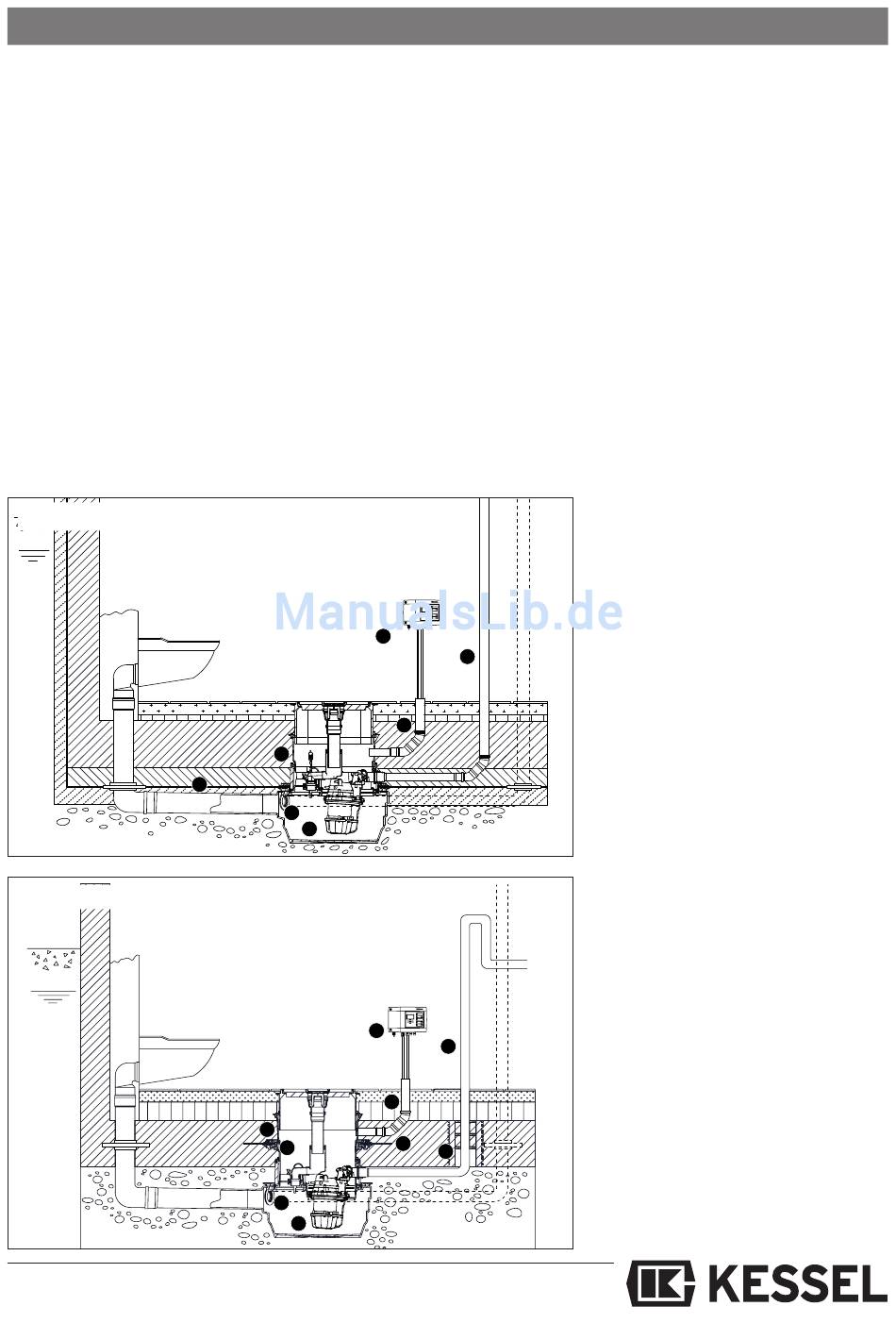

Schéma de principe
➀ Station d'eaux usées
KESSEL Aqualift F
Compact
➁ Jeu de joints, n° d'art.
83023
➂ Pièce de rallonge, n°
d'art. 83071
➃ Pièce de rallonge, n°
d'art. 83070
➄ Conduite à pression
➅ Raccord conduite de
ventilation
➆ Feuille d'étanchéité,
côté de construction
➇ Passage du tube
pour béton étanche
⑨ Conduit de câble
➉ Appareillage
Ill. 10
