Bei den Abdeckungen mit wählbarer Oberfläche
Einbau von Abdeckungen mit wählb. Oberfläche:
besteht die Möglichkeit, bauseits Flie sen oder Na-
tursteine in die Abdeckung zu ver legen und sie
damit an den Bodenbelag des Raumes anzupas-
sen. Zur Verlegung der Fliesen eignen sich z.B.
Produkte von PCI. Um eine prob lemlose Verar-
beitung und Haftung zu er zielen, empfehlen wir
folgende Vorgehensweise:
Grundierung der Abdeckplatte z.B. mit PCI-Flä -
Verlegen von Fliesen:
chengrund 303. Nach entsprechender Ab -
lüftezeit Verlegung der Fliesen z.B. mit
PCI-Flexmörtel. Diese Verlegung ist vor al lem
bei dünneren Fliesen geeignet, da eine Auf -
spachtelung auf die erforderliche Höhe dur -
chgeführt werden kann. Verlegen der Fliesen z.B.
mit PCI-Silcoferm S (selbsthaftendes Silikon).
Damit kann ge rade für dickere Fliesen ein dünnes
Kleberbett realisiert werden.
(Marmor, Granit, Agglomarmor)
Verlegen von Naturstein:
Grundierung der Abdeckplatte mit PCI-Flächen-
grund 303, Verlegung der Natursteinplatten mit
PCI-Carrament oder Carraferm. Verlegung der
Natursteinplatten z.B. mit PCI-Carraferm (speziel-
les Natursteinsilikon).
2.3.1 seitlicher Zulaufanschluss
2.3 Anschlüsse
Werksseitig ist ein Anschlussstutzen DN 100 vor-
handen. Die Zulaufleitung ist mit einem Gefälle
von mindestens 2% zu verlegen.
Achtung
Behälter nicht anbohren. Durch unsachgemäßes
Anbohren kann die Anlage irreparabel beschädigt
werden (Abb. 5)
2.3.2 Ablaufanschluss
Der Ablaufanschluss kann erst verlegt werden,
wenn die Pumpe eingebaut wurde (siehe 2.4). Die
Verbindung der Ablauffunktion an den Sammel-
behälter erfolgt über den beigelegten Ablaufan-
2. Einbau
x
schluss. Den Ablaufanschluss in die vorgegeben
Öffnung einführen und mit dem Einhandschnell-
verschluss verriegeln. Bei Verwendung einer tag-
wasserdichten Abdeckplatte (Zubehör) ist die
Öffnung duch den mitgelieferten Verschlussstop-
fen zu verschließen.
Je nach Einbautiefe (Einstecktiefe des Aufsatz-
stückes) ist der Ablaufanschluss auf das jeweilige
Maß abzulängen (siehe Abb. 5) oder mit HT-Rohr
DN 70 zu verlängern, wenn ein vertiefter Einbau
mittels Verlängerungsstück (Art.-Nr. 83071) vor-
liegt.
x < 115 mm ➞ kürzen des Zulaufanschlusses um
die Differenz.
x > 120 mm ➞ verlängern des Zulaufanschlusses
mit Rohr DN 70.
A) max. um 15 mm kürzen
B) max. um 100 mm kürzen
2.3.3 Druckanschluss
Hinweis: Der Anschluss der Druckleitung zur An-
lage muss spannungsfrei erfolgen.
Druckanschluss: 1
falls KESSEL-Druckleitungsset verwenden.
Das Druckleitungsset (Art.-Nr. 28 040) enthält
einen 5 m Druckleitungsschlauch DA 40 und
einen Adapter mit Überwurfmutter. Alternativ kann
8
/ " Außengewinde gegeben-
1
2
A
B

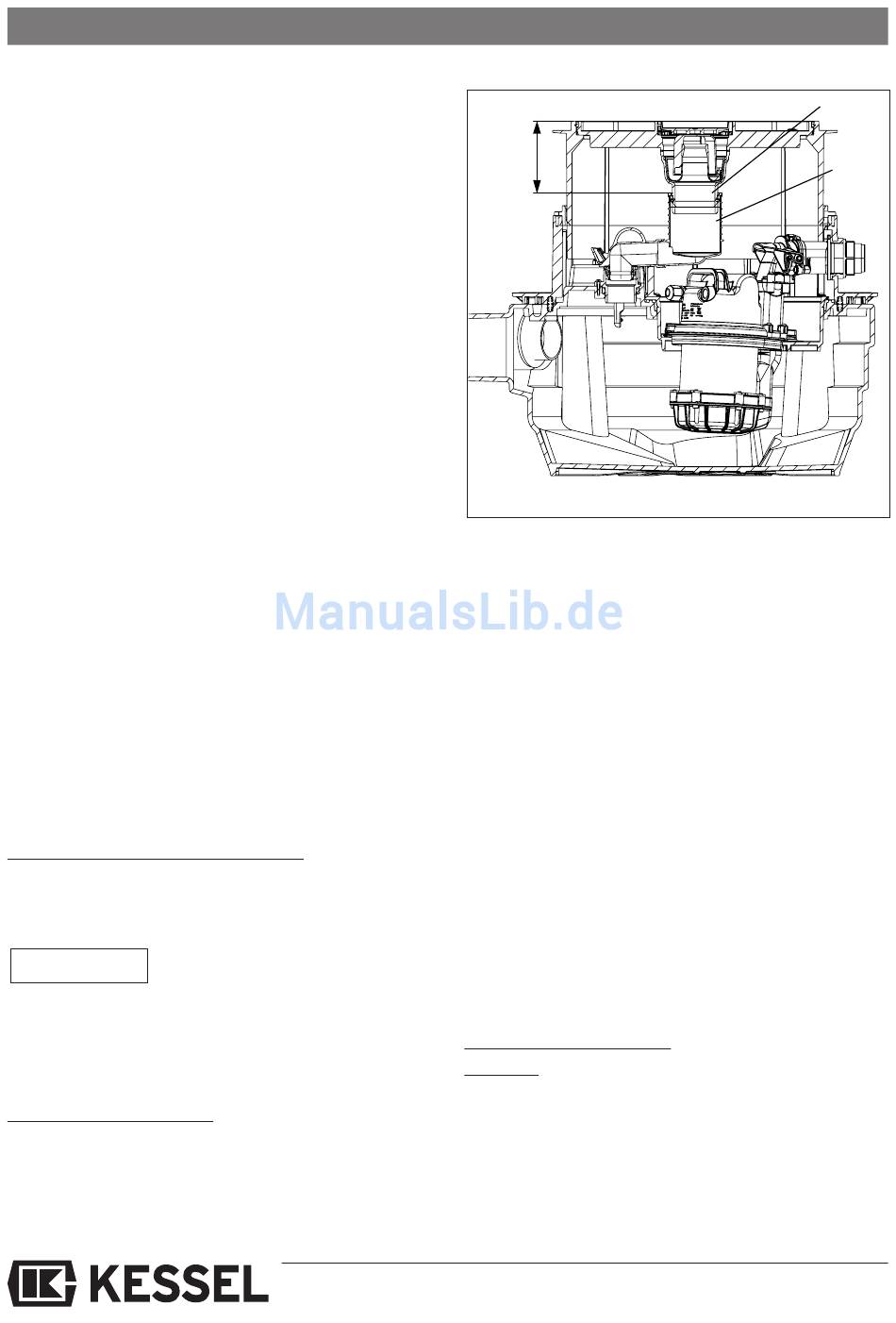

Abb. 5
