Zum Schutz vor Transportschäden werden die
2.4 Einbau der Pumpe/Dichtfläche fetten:
elektrischen Komponenten separat verpackt. Vor
Montage dieser Bauteile die Pumpe in die Pum-
penplatte einsetzen und mit den drei Verriege-
lungsnasen (Sicherungshebel) fixieren. Den
Schwenkanschluss mit dem Einhandschnellver-
schluss fixieren und verriegeln (Abb. 8). Eine Re-
servelänge des Anschlusskabels (1 m) verlegen,
um zu Wartungszwecken die Pumpe heraushe-
ben und auf den Fliesen abstellen zu können.
Achtung
Kontrollieren Sie nach dem Einbau ob die Pumpe
fest sitzt und fixiert ist.
1
2
2. Einbau
Den transparenten Schlauch des bereits montier-
ten Drucksensors durch das Kabelleerrohr zie-
hen. Auf eine knickfreie und stetig steigende
Verlegung ist zu achten. Zusätzlich ist die opti-
sche Sonde (Alarmgeber) in die dafür vorherge-
sehene Öffnung zu montieren. Dafür muss
vorher der lila Verschlußstopfen entfernt werden.
Nach Anschluss der Kabel und des Druckschlau-
ches an das Steuergerät und Herstellen des
Netzanschlusses ist die Anlage betriebsbereit.
Achtung
Vor Anschluss der Kabel sind die Hinweise in der
Einbau- und Bedienungsanleitung des Schaltge-
rätes zu beachten.

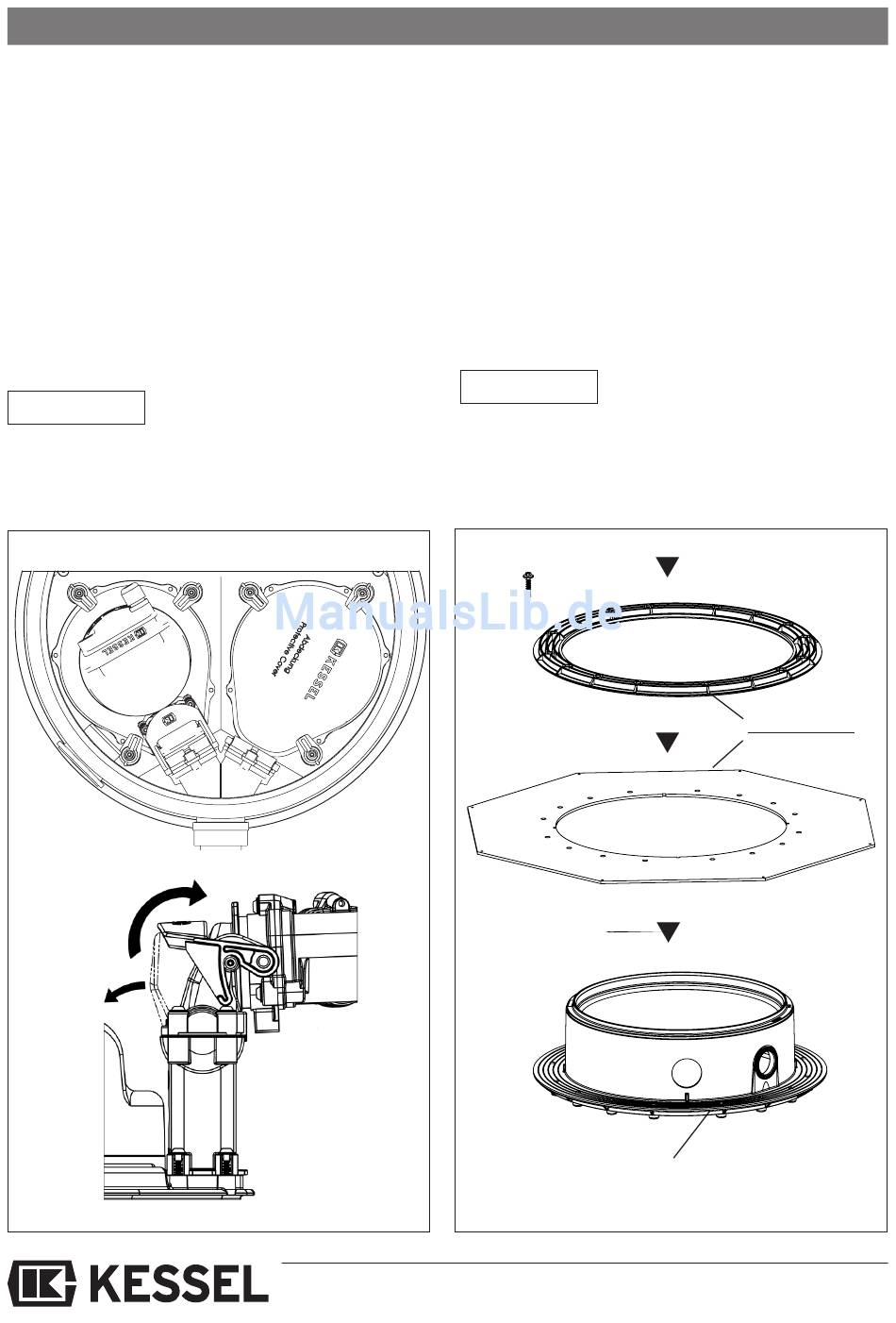

Abb. 8 Abb. 9
10
Gegenflansch
Dichtungsset
(83023)
Dichtungsbahn
Pressdichtungsflansch
