ein Druckrohr DA 40 für die PVC-Klebeverbindung
verwendet werden. Die Druckleitung ist mittels
einer Rückstauschleife über die örtlich festgelegte
Rückstauebene zu führen und unmittelbar nach
der Rückstauschleife zu erweitern und danach an
eine (mind. DN 70) belüftete Grund- oder Sam-
melleitung anzuschließen. Drucklose Rohran-
schlüsse (z.B. HT-Rohr) sind nicht für Druck-
leitungen zulässig.Wird das Druckrohr in der Bo-
denplatte verlegt, so ist dies durch geeignete
Maßnahmen vom Bauwerk zu entkoppeln. Da-
durch wird der Schalleintrag in das Bauwerk
ebenso vermieden wie der Lasteintrag in die An-
lage (Bruchgefahr der Anschlüsse).
2.3.4 Kabelleerrohranschluss
Kabelleerrohr vorsehen fü r spätere Nach-
rü s tung. Sollte das Kabelleerrohr im Aufsatz-
stü c k installiert werden, muss dieses mit der
KESSEL Sägeglocke Art.-Nr. 50101 oder
einer handelsü b lichen Sägeglocke Ø 60 mm
und der Rohrdurchfü h rungsdichtung Art.-Nr.
850114 ausgefü h rt werden.
Für den Anschluss der elektrischen Leitungen und
des Luftschlauchs für den Drucksensor ist bau-
seits ein Kabelleerrohr DN 50 vorzusehen (Abb.
6). Das Leer rohr kann in die im Zwischenstück
(fest mit dem Behälter verbunden) vorgesehene
Kabeldurchführung angeschlossen werden.
Zur Vermeidung von Kondenswasser sollte das
Kabelleerrohr nicht luftdicht verschlossen werden.
Achtung
Der Luftschlauch ist stetig steigend zu verlegen
um Kondensatanfall und daraus resultierende
Funktionsstörungen zu vermeiden. Zur einfache-
ren Installation empfiehlt KESSEL mit 2 x 45°-
Bögen zu arbeiten.
2.3.5 Entlüftungsleitung
Eine separate Entlüftungsleitung ist unbedingt
vorzusehen. Die Entlüftungsleitung stellt den
Druckausgleich ins Freie her. Sie soll mind. in DN
70 ausgeführt werden. Um Geruchsbelästigung
2. Einbau
zu vermeiden ist die Entlüftungsleitung über Dach
zu führen. Position der Entlüftungsleitung an der
Anlage (Abb. 7).
An der Anlage ist werksseitig ein Entlüftungsan-
schluss vorhanden. Optional kann mit einem
Übergang DN 70/ 100 (Art.-Nr. 27602) auf eine
Entlüftungsleitung DN 100 erweitert werden.
9

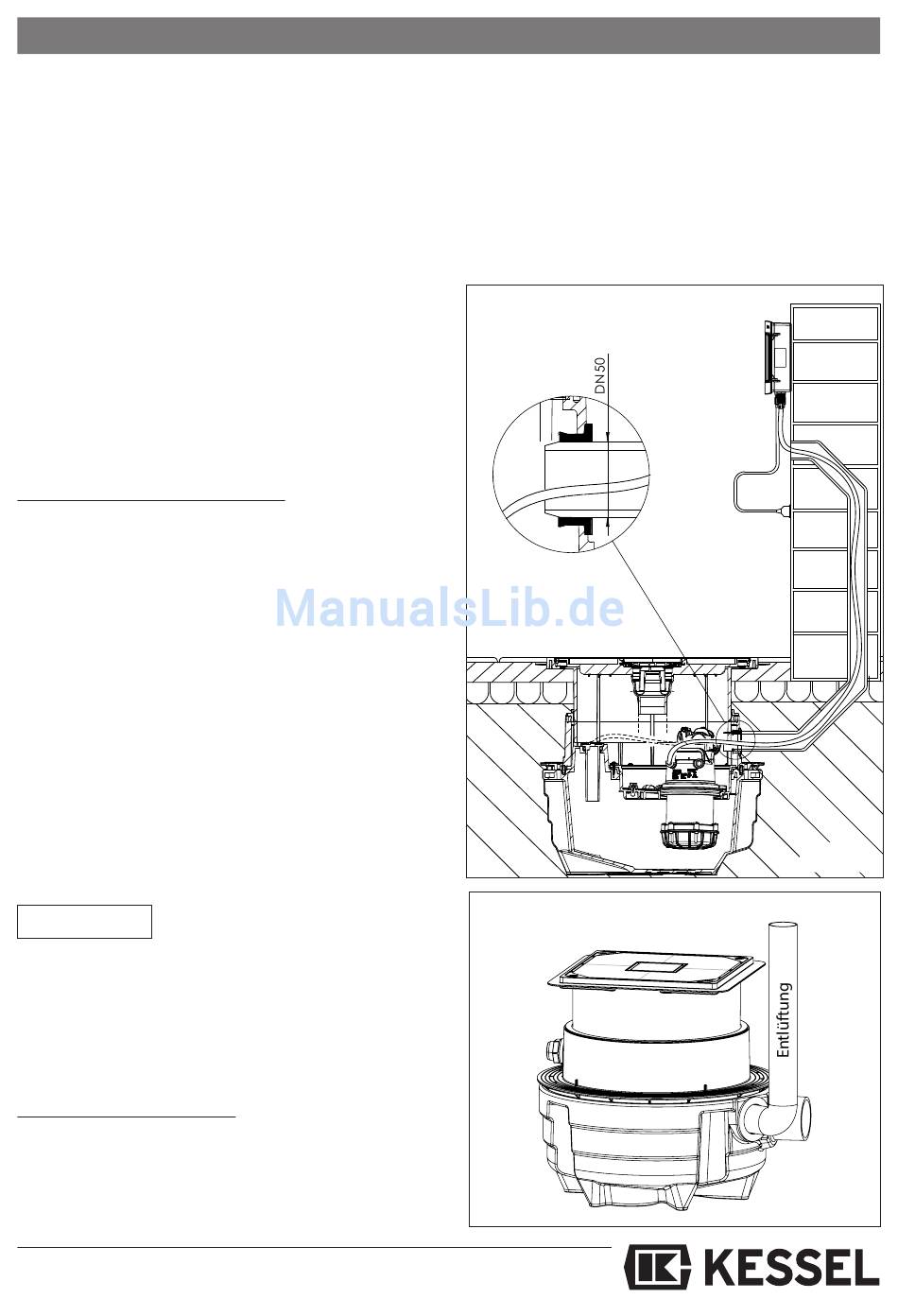

Abb. 6
Abb. 7
