Per il collegamento adesivo PVC, in alternativa si
può utilizzare una condotta forzata DA 40. Il tubo
di mandata deve essere condotto mediante un
anello antiritorno sopra il livello di ristagno deter-
minato in loco e allargato immediatamente a valle
del suddetto anello e poi collegato a un collettore
oppure a una condotta di allacciamento aerata
(min. DN 70). Collegamenti non forzati (p. es. tubo
HT) non sono consentiti per tubi di mandata. Se il
tubo di mandata viene posato nella piastra di fon-
dazione, deve essere disaccoppiato dalla costru-
zione con misure adeguate. Questo evita
l'immissione di rumori nella costruzione e di cari-
chi nell'impianto (rischio di rottura dei collega-
menti).
2.3.4 Collegamento tubo vuoto per cavi
Predisposizione per l'installazione del tubo in
PVC rigido passa cavi per una futura trasforma-
zione. Se il tubo in PVC rigido passa cavi do-
vesse essere installato nella prolunga, il foro
deve essere eseguito con la Sega a tazza della
Kessel articolo n. 50101 e usata la guarnizione
passa tubo articolo n. 850114.
Per l'allacciamento delle linee elettriche e del tubo
flessibile dell'aria per il sensore della pressione, il
committente deve prevedere un tubo vuoto per
cavi DN 50 (ill. 6). Il tubo vuoto può essere colle-
gato nel passacavo previsto nel raccordo interme-
dio. Per evitare la formazione di condensa, il tubo
vuoto per cavi non dovrebbe essere chiuso erme-
ticamente.
Attenzione
Il tubo dell'aria deve essere posato con una pen-
denza costante per evitare la formazione di con-
densa e anomalie di funzionamento da ciò
derivanti. Per facilitare l'installazione, si consiglia
di lavorare con 2 curve da 45° KESSEL.
2.3.5 Tubo di sfiato
Prevedere assolutamente un tubo di sfiato sepa-
rato. Il tubo di sfiato crea la compensazione della
2. Installazione
pressione verso l'esterno. Deve avere almeno un
DN 70. Per evitare il fastidio di cattivi odori, deve
essere portato fin sopra il tetto.
Posizione del tubo di sfiato sull'impianto (vedi ill.
7). La fabbrica ha dotato l'impianto di un raccordo
di ventilazione. Con un passaggio DN 70/100 (n.
art. 27602), è possibile, optional, allargare il tubo
di sfiato portandolo a DN 100.
63

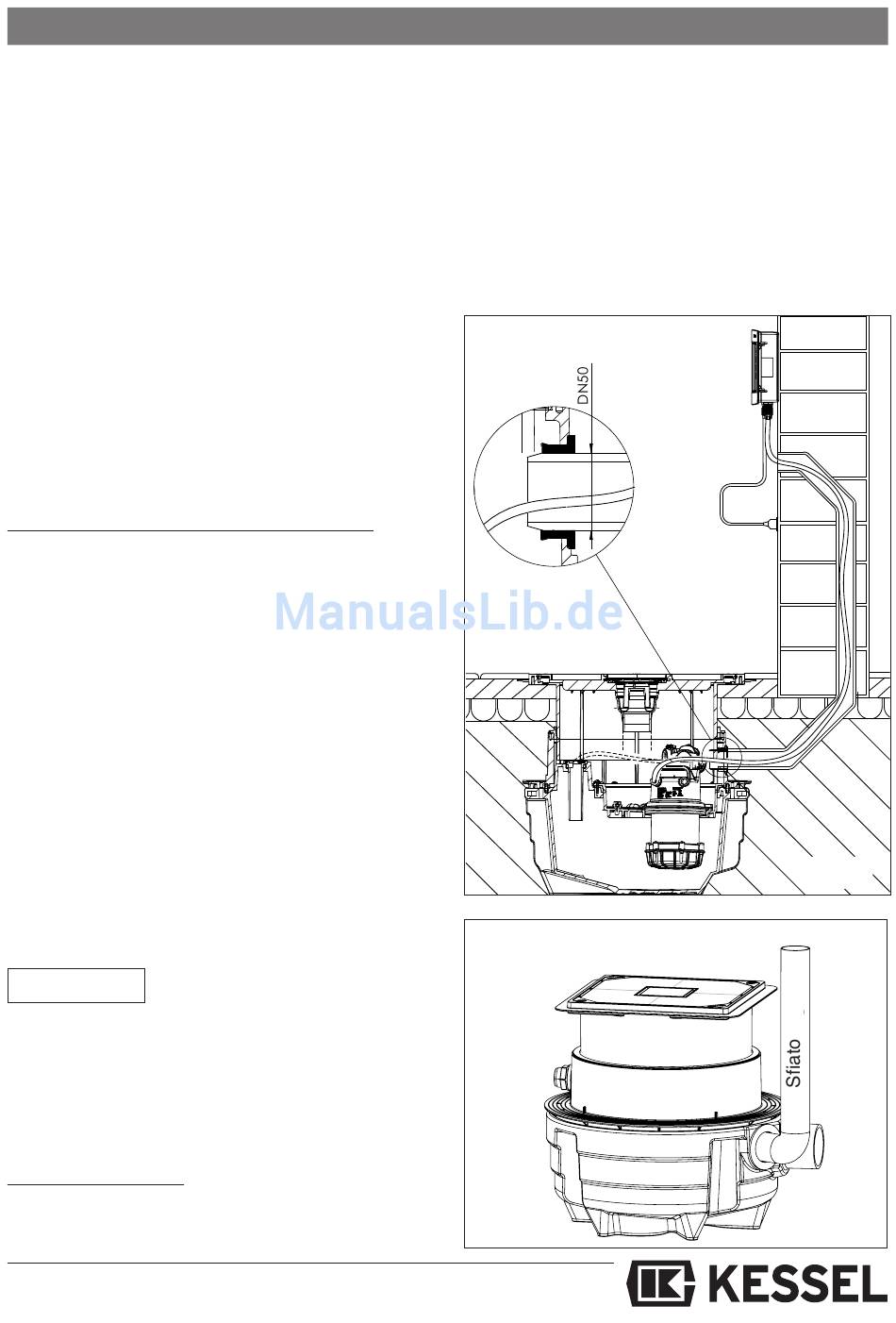

ill. 6
