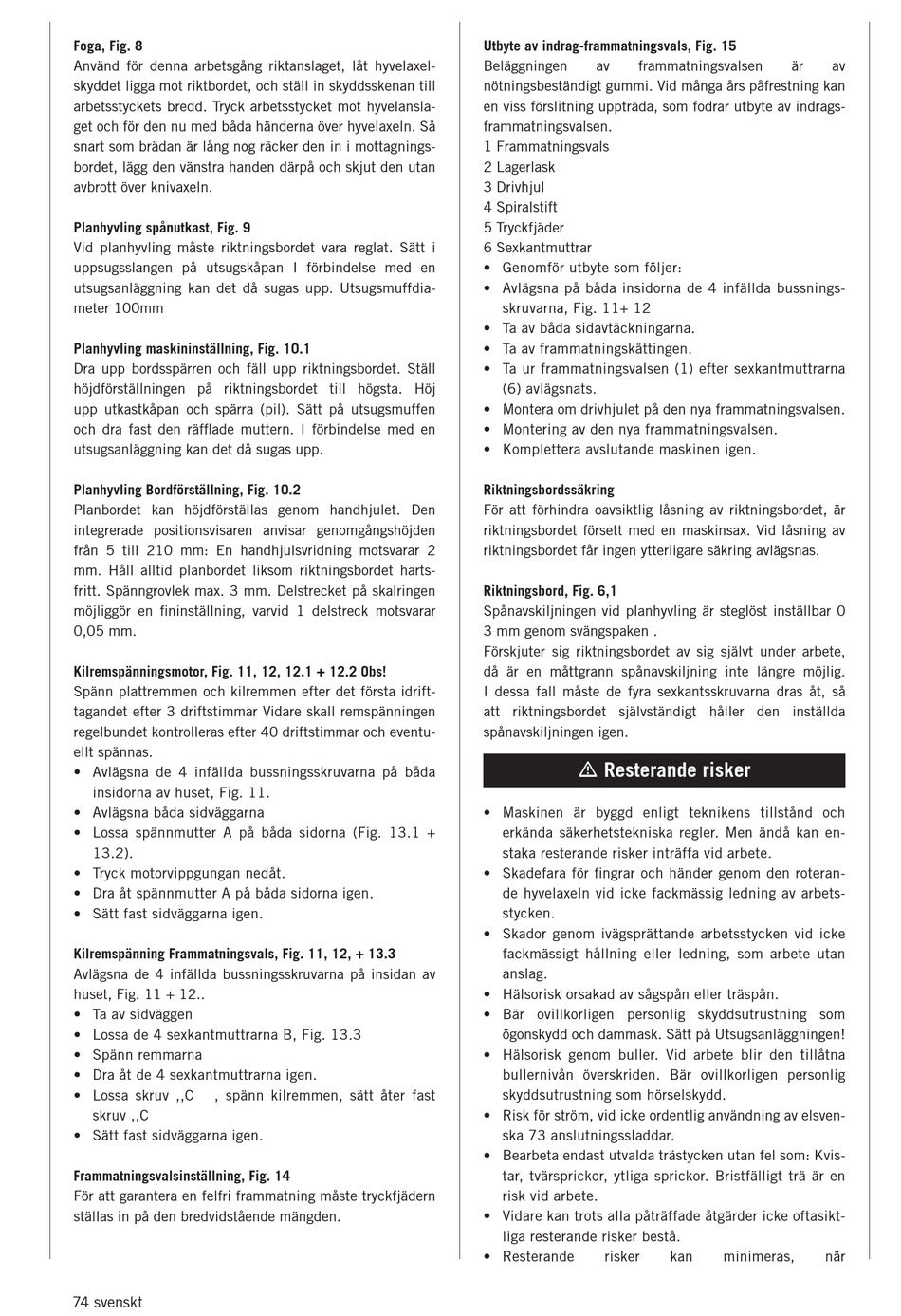

Foga, Fig. 8
Använd för denna arbetsgång riktanslaget, låt hyvelaxel-
skyddet ligga mot riktbordet, och ställ in skyddsskenan till
arbetsstyckets bredd. Tryck arbetsstycket mot hyvelansla-
get och för den nu med båda händerna över hyvelaxeln. Så
snart som brädan är lång nog räcker den in i mottagnings-
bordet, lägg den vänstra handen därpå och skjut den utan
avbrott över knivaxeln.
Planhyvling spånutkast, Fig. 9
Vid planhyvling måste riktningsbordet vara reglat. Sätt i
uppsugsslangen på utsugskåpan I förbindelse med en
utsugsanläggning kan det då sugas upp. Utsugsmuffdia-
meter 100mm
Planhyvling maskininställning, Fig. 10.1
Dra upp bordsspärren och fäll upp riktningsbordet. Ställ
höjdförställningen på riktningsbordet till högsta. Höj
upp utkastkåpan och spärra (pil). Sätt på utsugsmuffen
och dra fast den räfflade muttern. I förbindelse med en
utsugsanläggning kan det då sugas upp.
Planhyvling Bordförställning, Fig. 10.2
Planbordet kan höjdförställas genom handhjulet. Den
integrerade positionsvisaren anvisar genomgångshöjden
från 5 till 210 mm: En handhjulsvridning motsvarar 2
mm. Håll alltid planbordet liksom riktningsbordet harts-
fritt. Spänngrovlek max. 3 mm. Delstrecket på skalringen
möjliggör en fininställning, varvid 1 delstreck motsvarar
0,05 mm.
Kilremspänningsmotor, Fig. 11, 12, 12.1 + 12.2 Obs!
Spänn plattremmen och kilremmen efter det första idrift-
tagandet efter 3 driftstimmar Vidare skall remspänningen
regelbundet kontrolleras efter 40 driftstimmar och eventu-
ellt spännas.
• Avlägsna de 4 infällda bussningsskruvarna på båda
insidorna av huset, Fig. 11.
• Avlägsna båda sidväggarna
• Lossa spännmutter A på båda sidorna (Fig. 13.1 +
13.2).
• Tryck motorvippgungan nedåt.
• Dra åt spännmutter A på båda sidorna igen.
• Sätt fast sidväggarna igen.
Kilremspänning Frammatningsvals, Fig. 11, 12, + 13.3
Avlägsna de 4 infällda bussningsskruvarna på insidan av
huset, Fig. 11 + 12..
• Ta av sidväggen
• Lossa de 4 sexkantmuttrarna B, Fig. 13.3
• Spänn remmarna
• Dra åt de 4 sexkantmuttrarna igen.
• Lossa skruv ,,C ́ ́, spänn kilremmen, sätt åter fast
skruv ,,C ́ ́
• Sätt fast sidväggarna igen.
Frammatningsvalsinställning, Fig. 14
För att garantera en felfri frammatning måste tryckfjädern
ställas in på den bredvidstående mängden.
74 svenskt
utbyte av indrag-frammatningsvals, Fig. 15
Beläggningen av frammatningsvalsen
nötningsbeständigt gummi. Vid många års påfrestning kan
en viss förslitning uppträda, som fodrar utbyte av indrags-
frammatningsvalsen.
1 Frammatningsvals
2 Lagerlask
3 Drivhjul
4 Spiralstift
5 Tryckfjäder
6 Sexkantmuttrar
• Genomför utbyte som följer:
• Avlägsna på båda insidorna de 4 infällda bussnings-
skruvarna, Fig. 11+ 12
• Ta av båda sidavtäckningarna.
• Ta av frammatningskättingen.
• Ta ur frammatningsvalsen (1) efter sexkantmuttrarna
(6) avlägsnats.
• Montera om drivhjulet på den nya frammatningsvalsen.
• Montering av den nya frammatningsvalsen.
• Komplettera avslutande maskinen igen.
riktningsbordssäkring
För att förhindra oavsiktlig låsning av riktningsbordet, är
riktningsbordet försett med en maskinsax. Vid låsning av
riktningsbordet får ingen ytterligare säkring avlägsnas.
riktningsbord, Fig. 6,1
Spånavskiljningen vid planhyvling är steglöst inställbar 0
3 mm genom svängspaken .
Förskjuter sig riktningsbordet av sig självt under arbete,
då är en måttgrann spånavskiljning inte längre möjlig.
I dessa fall måste de fyra sexkantsskruvarna dras åt, så
att riktningsbordet självständigt håller den inställda
spånavskiljningen igen.
m resterande risker
• Maskinen är byggd enligt teknikens tillstånd och
erkända säkerhetstekniska regler. Men ändå kan en-
staka resterande risker inträffa vid arbete.
• Skadefara för fingrar och händer genom den roteran-
de hyvelaxeln vid icke fackmässig ledning av arbets-
stycken.
• Skador genom ivägsprättande arbetsstycken vid icke
fackmässigt hållning eller ledning, som arbete utan
anslag.
• Hälsorisk orsakad av sågspån eller träspån.
• Bär ovillkorligen personlig skyddsutrustning som
ögonskydd och dammask. Sätt på Utsugsanläggningen!
• Hälsorisk genom buller. Vid arbete blir den tillåtna
bullernivån överskriden. Bär ovillkorligen personlig
skyddsutrustning som hörselskydd.
• Risk för ström, vid icke ordentlig användning av elsven-
ska 73 anslutningssladdar.
• Bearbeta endast utvalda trästycken utan fel som: Kvis-
tar, tvärsprickor, ytliga sprickor. Bristfälligt trä är en
risk vid arbete.
• Vidare kan trots alla påträffade åtgärder icke oftasikt-
liga resterande risker bestå.
• Resterande risker
är av
kan minimeras, när
