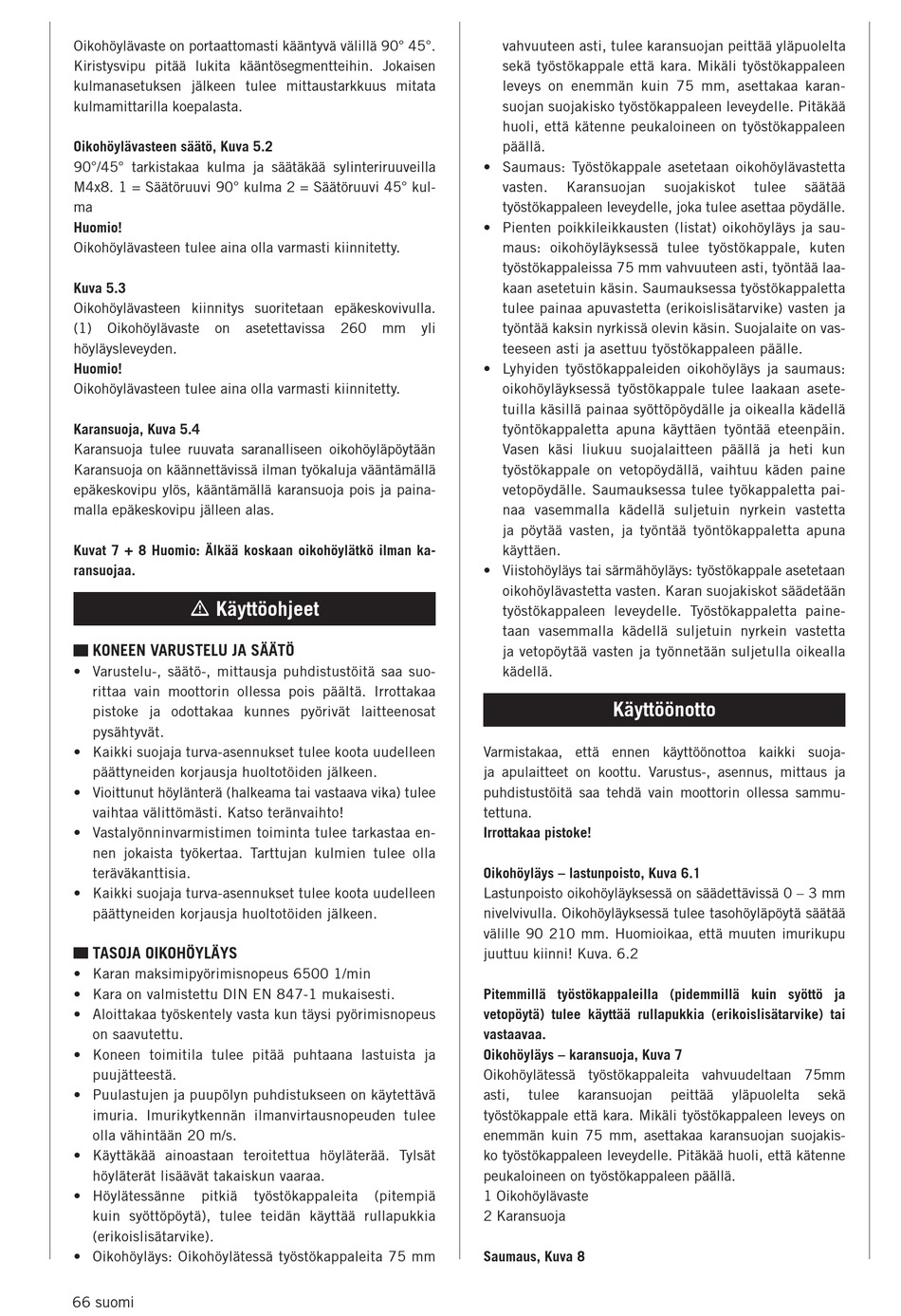

Oikohöylävaste on portaattomasti kääntyvä välillä 90° 45°.
Kiristysvipu pitää lukita kääntösegmentteihin. Jokaisen
kulmanasetuksen jälkeen tulee mittaustarkkuus mitata
kulmamittarilla koepalasta.
Oikohöylävasteen säätö, Kuva 5.2
90°/45° tarkistakaa kulma ja säätäkää sylinteriruuveilla
M4x8. 1 = Säätöruuvi 90° kulma 2 = Säätöruuvi 45° kul-
ma
Huomio!
Oikohöylävasteen tulee aina olla varmasti kiinnitetty.
Kuva 5.3
Oikohöylävasteen kiinnitys suoritetaan epäkeskovivulla.
(1)
Oikohöylävaste
on
höyläysleveyden.
Huomio!
Oikohöylävasteen tulee aina olla varmasti kiinnitetty.
Karansuoja, Kuva 5.4
Karansuoja tulee ruuvata saranalliseen oikohöyläpöytään
Karansuoja on käännettävissä ilman työkaluja vääntämällä
epäkeskovipu ylös, kääntämällä karansuoja pois ja paina-
malla epäkeskovipu jälleen alas.
Kuvat 7 + 8 Huomio: Älkää koskaan oikohöylätkö ilman ka-
ransuojaa.
m Käyttöohjeet
KOneen VArustelu JA sÄÄtö
• Varustelu-, säätö-, mittausja puhdistustöitä saa suo-
rittaa vain moottorin ollessa pois päältä. Irrottakaa
pistoke ja odottakaa kunnes pyörivät laitteenosat
pysähtyvät.
• Kaikki suojaja turva-asennukset tulee koota uudelleen
päättyneiden korjausja huoltotöiden jälkeen.
• Vioittunut höylänterä (halkeama tai vastaava vika) tulee
vaihtaa välittömästi. Katso teränvaihto!
• Vastalyönninvarmistimen toiminta tulee tarkastaa en-
nen jokaista työkertaa. Tarttujan kulmien tulee olla
teräväkanttisia.
• Kaikki suojaja turva-asennukset tulee koota uudelleen
päättyneiden korjausja huoltotöiden jälkeen.
tAsOJA OIKOHöylÄys
• Karan maksimipyörimisnopeus 6500 1/min
• Kara on valmistettu DIN EN 847-1 mukaisesti.
• Aloittakaa työskentely vasta kun täysi pyörimisnopeus
on saavutettu.
• Koneen toimitila tulee pitää puhtaana lastuista ja
puujätteestä.
• Puulastujen ja puupölyn puhdistukseen on käytettävä
imuria. Imurikytkennän ilmanvirtausnopeuden tulee
olla vähintään 20 m/s.
• Käyttäkää ainoastaan teroitettua höyläterää. Tylsät
höyläterät lisäävät takaiskun vaaraa.
• Höylätessänne
pitkiä
kuin syöttöpöytä), tulee teidän käyttää rullapukkia
(erikoislisätarvike).
• Oikohöyläys: Oikohöylätessä työstökappaleita 75 mm
66 suomi
asetettavissa
260
mm
työstökappaleita
(pitempiä
vahvuuteen asti, tulee karansuojan peittää yläpuolelta
sekä työstökappale että kara. Mikäli työstökappaleen
leveys on enemmän kuin 75 mm, asettakaa karan-
suojan suojakisko työstökappaleen leveydelle. Pitäkää
huoli, että kätenne peukaloineen on työstökappaleen
päällä.
• Saumaus: Työstökappale asetetaan oikohöylävastetta
vasten.
Karansuojan
työstökappaleen leveydelle, joka tulee asettaa pöydälle.
• Pienten poikkileikkausten (listat) oikohöyläys ja sau-
maus: oikohöyläyksessä tulee työstökappale, kuten
työstökappaleissa 75 mm vahvuuteen asti, työntää laa-
kaan asetetuin käsin. Saumauksessa työstökappaletta
tulee painaa apuvastetta (erikoislisätarvike) vasten ja
yli
työntää kaksin nyrkissä olevin käsin. Suojalaite on vas-
teeseen asti ja asettuu työstökappaleen päälle.
• Lyhyiden työstökappaleiden oikohöyläys ja saumaus:
oikohöyläyksessä työstökappale tulee laakaan asete-
tuilla käsillä painaa syöttöpöydälle ja oikealla kädellä
työntökappaletta apuna käyttäen työntää eteenpäin.
Vasen käsi liukuu suojalaitteen päällä ja heti kun
työstökappale on vetopöydällä, vaihtuu käden paine
vetopöydälle. Saumauksessa tulee työkappaletta pai-
naa vasemmalla kädellä suljetuin nyrkein vastetta
ja pöytää vasten, ja työntää työntökappaletta apuna
käyttäen.
• Viistohöyläys tai särmähöyläys: työstökappale asetetaan
oikohöylävastetta vasten. Karan suojakiskot säädetään
työstökappaleen leveydelle. Työstökappaletta paine-
taan vasemmalla kädellä suljetuin nyrkein vastetta
ja vetopöytää vasten ja työnnetään suljetulla oikealla
kädellä.
Varmistakaa, että ennen käyttöönottoa kaikki suoja-
ja apulaitteet on koottu. Varustus-, asennus, mittaus ja
puhdistustöitä saa tehdä vain moottorin ollessa sammu-
tettuna.
Irrottakaa pistoke!
Oikohöyläys – lastunpoisto, Kuva 6.1
Lastunpoisto oikohöyläyksessä on säädettävissä 0 – 3 mm
nivelvivulla. Oikohöyläyksessä tulee tasohöyläpöytä säätää
välille 90 210 mm. Huomioikaa, että muuten imurikupu
juuttuu kiinni! Kuva. 6.2
Pitemmillä työstökappaleilla (pidemmillä kuin syöttö ja
vetopöytä) tulee käyttää rullapukkia (erikoislisätarvike) tai
vastaavaa.
Oikohöyläys – karansuoja, Kuva 7
Oikohöylätessä työstökappaleita vahvuudeltaan 75mm
asti,
tulee
karansuojan
työstökappale että kara. Mikäli työstökappaleen leveys on
enemmän kuin 75 mm, asettakaa karansuojan suojakis-
ko työstökappaleen leveydelle. Pitäkää huoli, että kätenne
peukaloineen on työstökappaleen päällä.
1 Oikohöylävaste
2 Karansuoja
saumaus, Kuva 8
suojakiskot
tulee
Käyttöönotto
peittää
yläpuolelta
säätää
sekä
