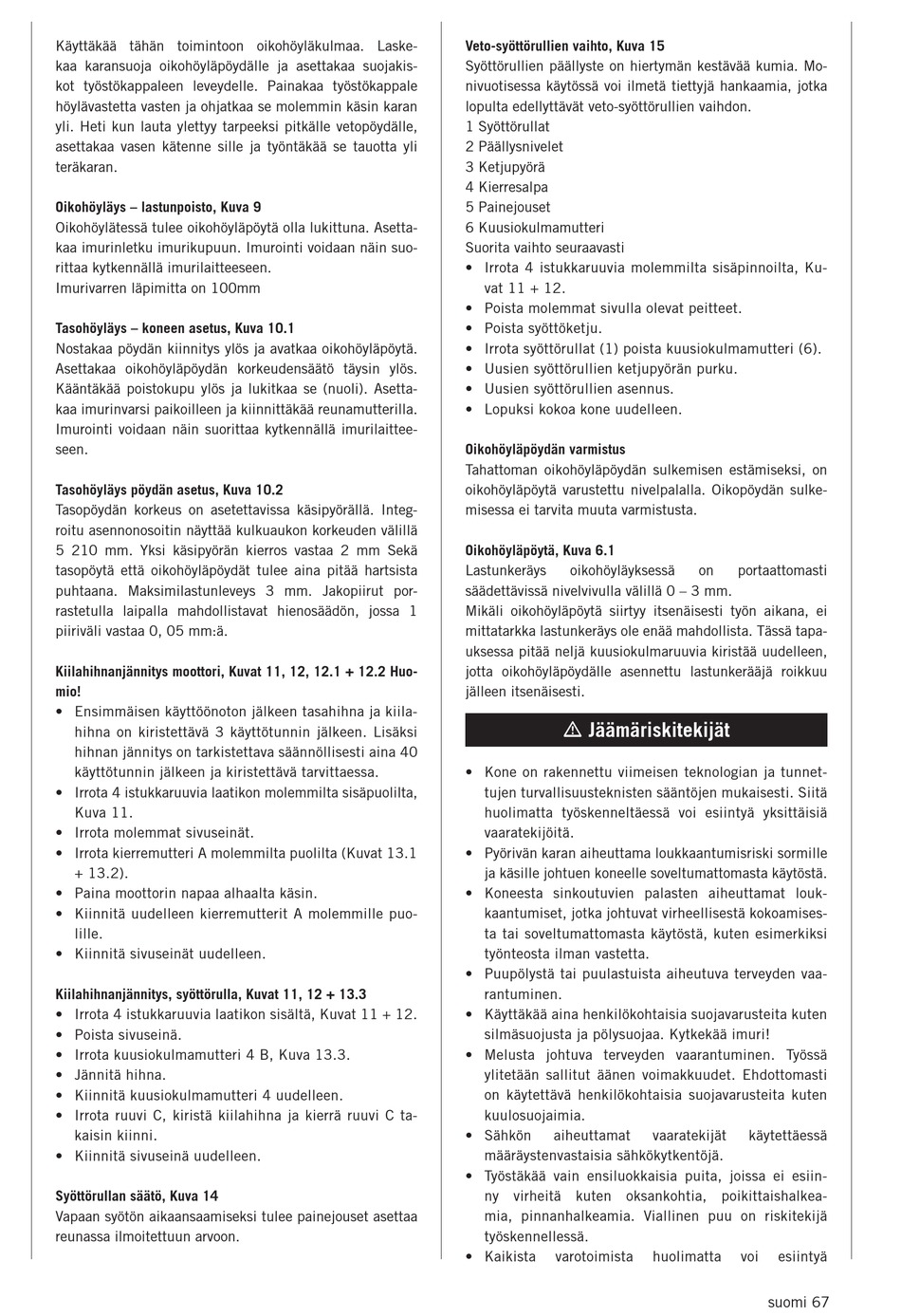

Käyttäkää tähän toimintoon oikohöyläkulmaa. Laske-
kaa karansuoja oikohöyläpöydälle ja asettakaa suojakis-
kot työstökappaleen leveydelle. Painakaa työstökappale
höylävastetta vasten ja ohjatkaa se molemmin käsin karan
yli. Heti kun lauta ylettyy tarpeeksi pitkälle vetopöydälle,
asettakaa vasen kätenne sille ja työntäkää se tauotta yli
teräkaran.
Oikohöyläys – lastunpoisto, Kuva 9
Oikohöylätessä tulee oikohöyläpöytä olla lukittuna. Asetta-
kaa imurinletku imurikupuun. Imurointi voidaan näin suo-
rittaa kytkennällä imurilaitteeseen.
Imurivarren läpimitta on 100mm
tasohöyläys – koneen asetus, Kuva 10.1
Nostakaa pöydän kiinnitys ylös ja avatkaa oikohöyläpöytä.
Asettakaa oikohöyläpöydän korkeudensäätö täysin ylös.
Kääntäkää poistokupu ylös ja lukitkaa se (nuoli). Asetta-
kaa imurinvarsi paikoilleen ja kiinnittäkää reunamutterilla.
Imurointi voidaan näin suorittaa kytkennällä imurilaittee-
seen.
tasohöyläys pöydän asetus, Kuva 10.2
Tasopöydän korkeus on asetettavissa käsipyörällä. Integ-
roitu asennonosoitin näyttää kulkuaukon korkeuden välillä
5 210 mm. Yksi käsipyörän kierros vastaa 2 mm Sekä
tasopöytä että oikohöyläpöydät tulee aina pitää hartsista
puhtaana. Maksimilastunleveys 3 mm. Jakopiirut por-
rastetulla laipalla mahdollistavat hienosäädön, jossa 1
piiriväli vastaa 0, 05 mm:ä.
Kiilahihnanjännitys moottori, Kuvat 11, 12, 12.1 + 12.2 Huo-
mio!
• Ensimmäisen käyttöönoton jälkeen tasahihna ja kiila-
hihna on kiristettävä 3 käyttötunnin jälkeen. Lisäksi
hihnan jännitys on tarkistettava säännöllisesti aina 40
käyttötunnin jälkeen ja kiristettävä tarvittaessa.
• Irrota 4 istukkaruuvia laatikon molemmilta sisäpuolilta,
Kuva 11.
• Irrota molemmat sivuseinät.
• Irrota kierremutteri A molemmilta puolilta (Kuvat 13.1
+ 13.2).
• Paina moottorin napaa alhaalta käsin.
• Kiinnitä uudelleen kierremutterit A molemmille puo-
lille.
• Kiinnitä sivuseinät uudelleen.
Kiilahihnanjännitys, syöttörulla, Kuvat 11, 12 + 13.3
• Irrota 4 istukkaruuvia laatikon sisältä, Kuvat 11 + 12.
• Poista sivuseinä.
• Irrota kuusiokulmamutteri 4 B, Kuva 13.3.
• Jännitä hihna.
• Kiinnitä kuusiokulmamutteri 4 uudelleen.
• Irrota ruuvi C, kiristä kiilahihna ja kierrä ruuvi C ta-
kaisin kiinni.
• Kiinnitä sivuseinä uudelleen.
syöttörullan säätö, Kuva 14
Vapaan syötön aikaansaamiseksi tulee painejouset asettaa
reunassa ilmoitettuun arvoon.
Veto-syöttörullien vaihto, Kuva 15
Syöttörullien päällyste on hiertymän kestävää kumia. Mo-
nivuotisessa käytössä voi ilmetä tiettyjä hankaamia, jotka
lopulta edellyttävät veto-syöttörullien vaihdon.
1 Syöttörullat
2 Päällysnivelet
3 Ketjupyörä
4 Kierresalpa
5 Painejouset
6 Kuusiokulmamutteri
Suorita vaihto seuraavasti
• Irrota 4 istukkaruuvia molemmilta sisäpinnoilta, Ku-
vat 11 + 12.
• Poista molemmat sivulla olevat peitteet.
• Poista syöttöketju.
• Irrota syöttörullat (1) poista kuusiokulmamutteri (6).
• Uusien syöttörullien ketjupyörän purku.
• Uusien syöttörullien asennus.
• Lopuksi kokoa kone uudelleen.
Oikohöyläpöydän varmistus
Tahattoman oikohöyläpöydän sulkemisen estämiseksi, on
oikohöyläpöytä varustettu nivelpalalla. Oikopöydän sulke-
misessa ei tarvita muuta varmistusta.
Oikohöyläpöytä, Kuva 6.1
Lastunkeräys
oikohöyläyksessä
säädettävissä nivelvivulla välillä 0 – 3 mm.
Mikäli oikohöyläpöytä siirtyy itsenäisesti työn aikana, ei
mittatarkka lastunkeräys ole enää mahdollista. Tässä tapa-
uksessa pitää neljä kuusiokulmaruuvia kiristää uudelleen,
jotta oikohöyläpöydälle asennettu lastunkerääjä roikkuu
jälleen itsenäisesti.
m Jäämäriskitekijät
• Kone on rakennettu viimeisen teknologian ja tunnet-
tujen turvallisuusteknisten sääntöjen mukaisesti. Siitä
huolimatta työskenneltäessä voi esiintyä yksittäisiä
vaaratekijöitä.
• Pyörivän karan aiheuttama loukkaantumisriski sormille
ja käsille johtuen koneelle soveltumattomasta käytöstä.
• Koneesta sinkoutuvien palasten aiheuttamat louk-
kaantumiset, jotka johtuvat virheellisestä kokoamises-
ta tai soveltumattomasta käytöstä, kuten esimerkiksi
työnteosta ilman vastetta.
• Puupölystä tai puulastuista aiheutuva terveyden vaa-
rantuminen.
• Käyttäkää aina henkilökohtaisia suojavarusteita kuten
silmäsuojusta ja pölysuojaa. Kytkekää imuri!
• Melusta johtuva terveyden vaarantuminen. Työssä
ylitetään sallitut äänen voimakkuudet. Ehdottomasti
on käytettävä henkilökohtaisia suojavarusteita kuten
kuulosuojaimia.
• Sähkön
aiheuttamat
määräystenvastaisia sähkökytkentöjä.
• Työstäkää vain ensiluokkaisia puita, joissa ei esiin-
ny virheitä kuten oksankohtia, poikittaishalkea-
mia, pinnanhalkeamia. Viallinen puu on riskitekijä
työskennellessä.
• Kaikista
varotoimista
on
portaattomasti
vaaratekijät
käytettäessä
huolimatta
voi
esiintyä
suomi 67
