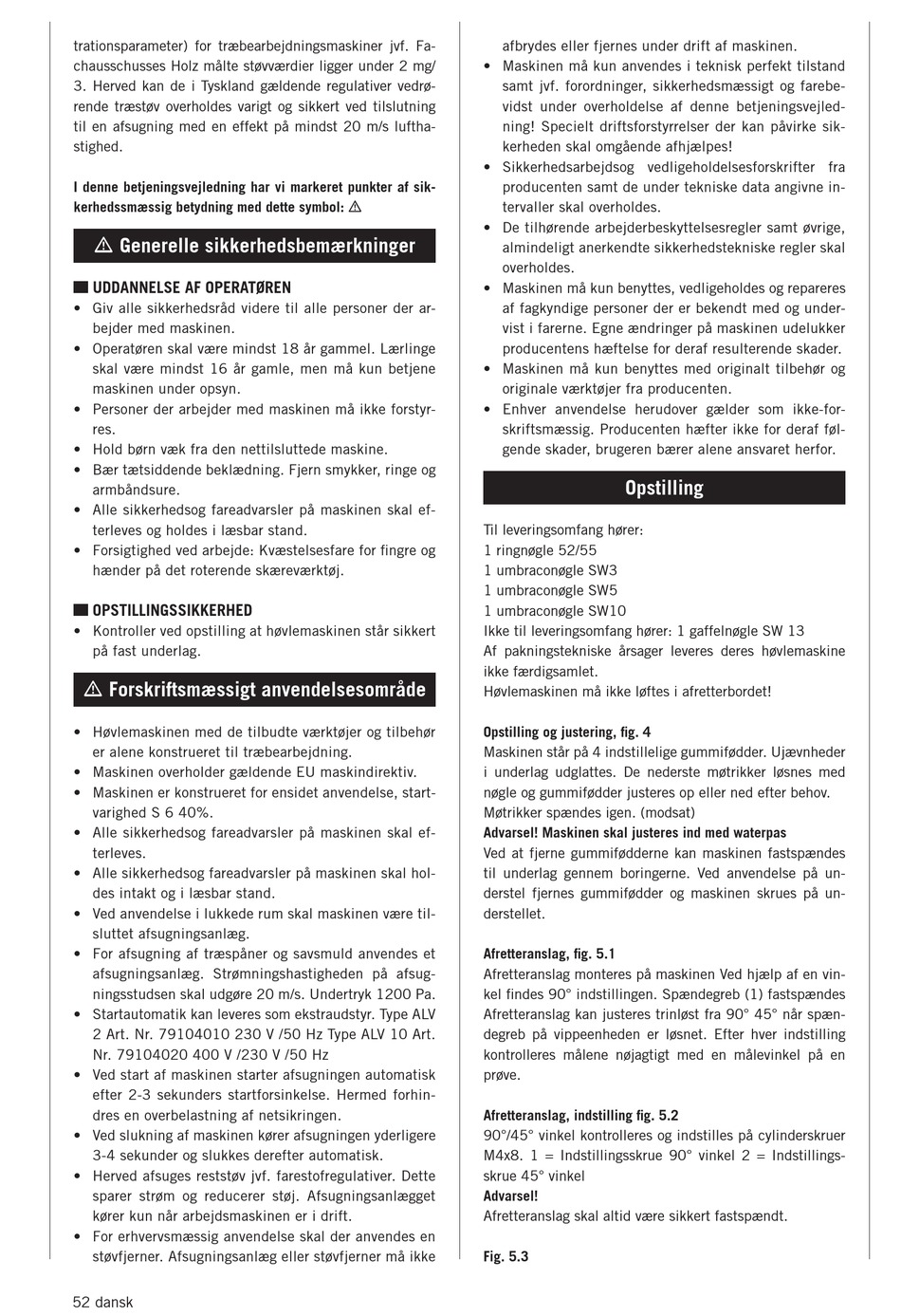

Scheppach Plana 3.0 Originalanleitung Seite 54

trationsparameter) for træbearbejdningsmaskiner jvf. Fa-
chausschusses Holz målte støvværdier ligger under 2 mg/
3. Herved kan de i Tyskland gældende regulativer vedrø-
rende træstøv overholdes varigt og sikkert ved tilslutning
til en afsugning med en effekt på mindst 20 m/s luftha-
stighed.
I denne betjeningsvejledning har vi markeret punkter af sik-
kerhedssmæssig betydning med dette symbol: m
m generelle sikkerhedsbemærkninger
uddAnnelse AF OPerAtøren
• Giv alle sikkerhedsråd videre til alle personer der ar-
bejder med maskinen.
• Operatøren skal være mindst 18 år gammel. Lærlinge
skal være mindst 16 år gamle, men må kun betjene
maskinen under opsyn.
• Personer der arbejder med maskinen må ikke forstyr-
res.
• Hold børn væk fra den nettilsluttede maskine.
• Bær tætsiddende beklædning. Fjern smykker, ringe og
armbåndsure.
• Alle sikkerhedsog fareadvarsler på maskinen skal ef-
terleves og holdes i læsbar stand.
• Forsigtighed ved arbejde: Kvæstelsesfare for fingre og
hænder på det roterende skæreværktøj.
OPstIllIngssIKKerHed
• Kontroller ved opstilling at høvlemaskinen står sikkert
på fast underlag.
m Forskriftsmæssigt anvendelsesområde
• Høvlemaskinen med de tilbudte værktøjer og tilbehør
er alene konstrueret til træbearbejdning.
• Maskinen overholder gældende EU maskindirektiv.
• Maskinen er konstrueret for ensidet anvendelse, start-
varighed S 6 40%.
• Alle sikkerhedsog fareadvarsler på maskinen skal ef-
terleves.
• Alle sikkerhedsog fareadvarsler på maskinen skal hol-
des intakt og i læsbar stand.
• Ved anvendelse i lukkede rum skal maskinen være til-
sluttet afsugningsanlæg.
• For afsugning af træspåner og savsmuld anvendes et
afsugningsanlæg. Strømningshastigheden på afsug-
ningsstudsen skal udgøre 20 m/s. Undertryk 1200 Pa.
• Startautomatik kan leveres som ekstraudstyr. Type ALV
2 Art. Nr. 79104010 230 V /50 Hz Type ALV 10 Art.
Nr. 79104020 400 V /230 V /50 Hz
• Ved start af maskinen starter afsugningen automatisk
efter 2-3 sekunders startforsinkelse. Hermed forhin-
dres en overbelastning af netsikringen.
• Ved slukning af maskinen kører afsugningen yderligere
3-4 sekunder og slukkes derefter automatisk.
• Herved afsuges reststøv jvf. farestofregulativer. Dette
sparer strøm og reducerer støj. Afsugningsanlægget
kører kun når arbejdsmaskinen er i drift.
• For erhvervsmæssig anvendelse skal der anvendes en
støvfjerner. Afsugningsanlæg eller støvfjerner må ikke
52 dansk
afbrydes eller fjernes under drift af maskinen.
• Maskinen må kun anvendes i teknisk perfekt tilstand
samt jvf. forordninger, sikkerhedsmæssigt og farebe-
vidst under overholdelse af denne betjeningsvejled-
ning! Specielt driftsforstyrrelser der kan påvirke sik-
kerheden skal omgående afhjælpes!
• Sikkerhedsarbejdsog vedligeholdelsesforskrifter fra
producenten samt de under tekniske data angivne in-
tervaller skal overholdes.
• De tilhørende arbejderbeskyttelsesregler samt øvrige,
almindeligt anerkendte sikkerhedstekniske regler skal
overholdes.
• Maskinen må kun benyttes, vedligeholdes og repareres
af fagkyndige personer der er bekendt med og under-
vist i farerne. Egne ændringer på maskinen udelukker
producentens hæftelse for deraf resulterende skader.
• Maskinen må kun benyttes med originalt tilbehør og
originale værktøjer fra producenten.
• Enhver anvendelse herudover gælder som ikke-for-
skriftsmæssig. Producenten hæfter ikke for deraf føl-
gende skader, brugeren bærer alene ansvaret herfor.
Opstilling
Til leveringsomfang hører:
1 ringnøgle 52/55
1 umbraconøgle SW3
1 umbraconøgle SW5
1 umbraconøgle SW10
Ikke til leveringsomfang hører: 1 gaffelnøgle SW 13
Af pakningstekniske årsager leveres deres høvlemaskine
ikke færdigsamlet.
Høvlemaskinen må ikke løftes i afretterbordet!
Opstilling og justering, fig. 4
Maskinen står på 4 indstillelige gummifødder. Ujævnheder
i underlag udglattes. De nederste møtrikker løsnes med
nøgle og gummifødder justeres op eller ned efter behov.
Møtrikker spændes igen. (modsat)
Advarsel! maskinen skal justeres ind med waterpas
Ved at fjerne gummifødderne kan maskinen fastspændes
til underlag gennem boringerne. Ved anvendelse på un-
derstel fjernes gummifødder og maskinen skrues på un-
derstellet.
Afretteranslag, fig. 5.1
Afretteranslag monteres på maskinen Ved hjælp af en vin-
kel findes 90° indstillingen. Spændegreb (1) fastspændes
Afretteranslag kan justeres trinløst fra 90° 45° når spæn-
degreb på vippeenheden er løsnet. Efter hver indstilling
kontrolleres målene nøjagtigt med en målevinkel på en
prøve.
Afretteranslag, indstilling fig. 5.2
90°/45° vinkel kontrolleres og indstilles på cylinderskruer
M4x8. 1 = Indstillingsskrue 90° vinkel 2 = Indstillings-
skrue 45° vinkel
Advarsel!
Afretteranslag skal altid være sikkert fastspændt.
Fig. 5.3
