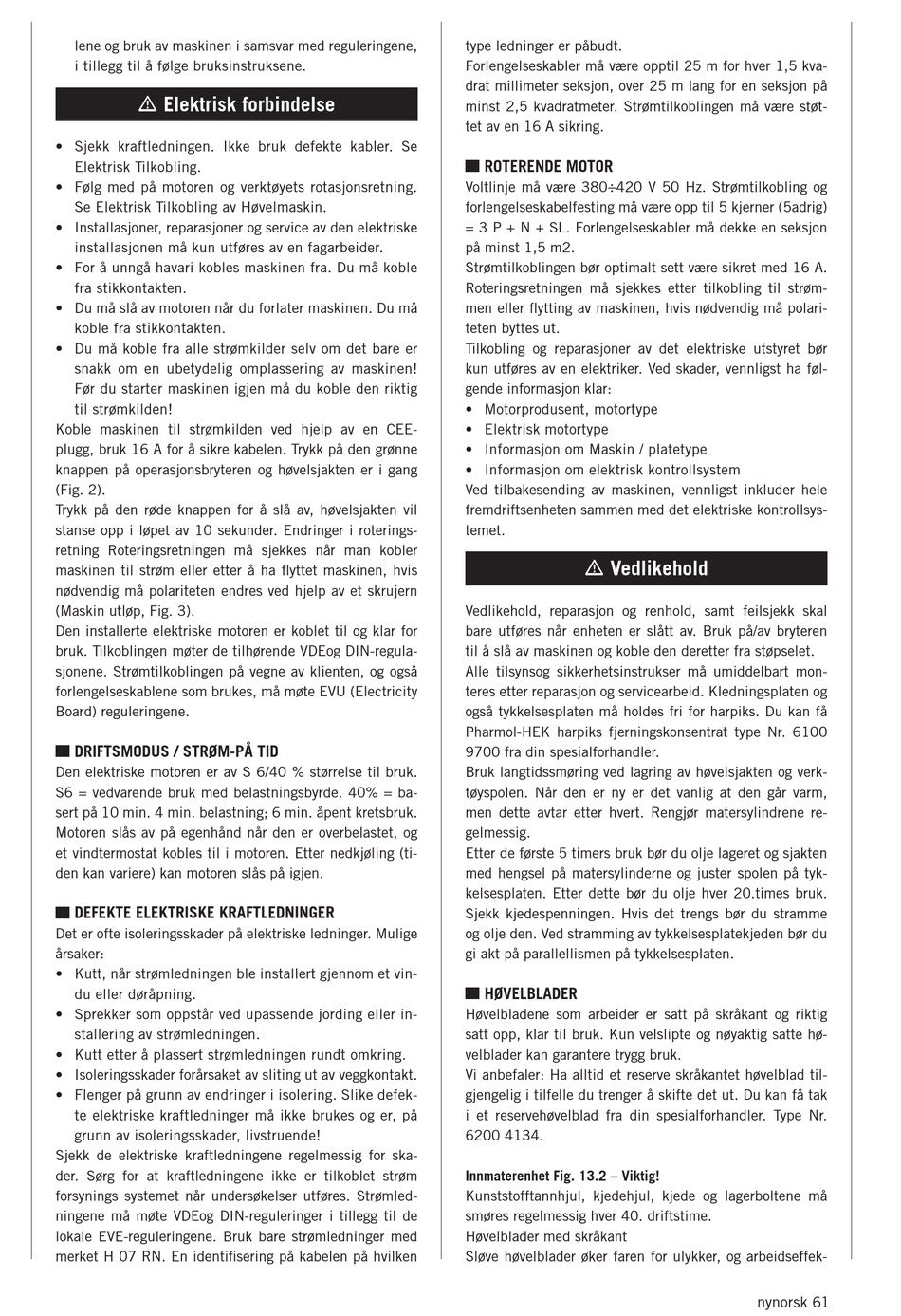

lene og bruk av maskinen i samsvar med reguleringene,
i tillegg til å følge bruksinstruksene.
m elektrisk forbindelse
• Sjekk kraftledningen. Ikke bruk defekte kabler. Se
Elektrisk Tilkobling.
• Følg med på motoren og verktøyets rotasjonsretning.
Se Elektrisk Tilkobling av Høvelmaskin.
• Installasjoner, reparasjoner og service av den elektriske
installasjonen må kun utføres av en fagarbeider.
• For å unngå havari kobles maskinen fra. Du må koble
fra stikkontakten.
• Du må slå av motoren når du forlater maskinen. Du må
koble fra stikkontakten.
• Du må koble fra alle strømkilder selv om det bare er
snakk om en ubetydelig omplassering av maskinen!
Før du starter maskinen igjen må du koble den riktig
til strømkilden!
Koble maskinen til strømkilden ved hjelp av en CEE-
plugg, bruk 16 A for å sikre kabelen. Trykk på den grønne
knappen på operasjonsbryteren og høvelsjakten er i gang
(Fig. 2).
Trykk på den røde knappen for å slå av, høvelsjakten vil
stanse opp i løpet av 10 sekunder. Endringer i roterings-
retning Roteringsretningen må sjekkes når man kobler
maskinen til strøm eller etter å ha flyttet maskinen, hvis
nødvendig må polariteten endres ved hjelp av et skrujern
(Maskin utløp, Fig. 3).
Den installerte elektriske motoren er koblet til og klar for
bruk. Tilkoblingen møter de tilhørende VDEog DIN-regula-
sjonene. Strømtilkoblingen på vegne av klienten, og også
forlengelseskablene som brukes, må møte EVU (Electricity
Board) reguleringene.
drIFtsmOdus / strøm-PÅ tId
Den elektriske motoren er av S 6/40 % størrelse til bruk.
S6 = vedvarende bruk med belastningsbyrde. 40% = ba-
sert på 10 min. 4 min. belastning; 6 min. åpent kretsbruk.
Motoren slås av på egenhånd når den er overbelastet, og
et vindtermostat kobles til i motoren. Etter nedkjøling (ti-
den kan variere) kan motoren slås på igjen.
deFeKte eleKtrIsKe KrAFtlednInger
Det er ofte isoleringsskader på elektriske ledninger. Mulige
årsaker:
• Kutt, når strømledningen ble installert gjennom et vin-
du eller døråpning.
• Sprekker som oppstår ved upassende jording eller in-
stallering av strømledningen.
• Kutt etter å plassert strømledningen rundt omkring.
• Isoleringsskader forårsaket av sliting ut av veggkontakt.
• Flenger på grunn av endringer i isolering. Slike defek-
te elektriske kraftledninger må ikke brukes og er, på
grunn av isoleringsskader, livstruende!
Sjekk de elektriske kraftledningene regelmessig for ska-
der. Sørg for at kraftledningene ikke er tilkoblet strøm
forsynings systemet når undersøkelser utføres. Strømled-
ningene må møte VDEog DIN-reguleringer i tillegg til de
lokale EVE-reguleringene. Bruk bare strømledninger med
merket H 07 RN. En identifisering på kabelen på hvilken
type ledninger er påbudt.
Forlengelseskabler må være opptil 25 m for hver 1,5 kva-
drat millimeter seksjon, over 25 m lang for en seksjon på
minst 2,5 kvadratmeter. Strømtilkoblingen må være støt-
tet av en 16 A sikring.
rOterende mOtOr
Voltlinje må være 380÷420 V 50 Hz. Strømtilkobling og
forlengelseskabelfesting må være opp til 5 kjerner (5adrig)
= 3 P + N + SL. Forlengelseskabler må dekke en seksjon
på minst 1,5 m2.
Strømtilkoblingen bør optimalt sett være sikret med 16 A.
Roteringsretningen må sjekkes etter tilkobling til strøm-
men eller flytting av maskinen, hvis nødvendig må polari-
teten byttes ut.
Tilkobling og reparasjoner av det elektriske utstyret bør
kun utføres av en elektriker. Ved skader, vennligst ha føl-
gende informasjon klar:
• Motorprodusent, motortype
• Elektrisk motortype
• Informasjon om Maskin / platetype
• Informasjon om elektrisk kontrollsystem
Ved tilbakesending av maskinen, vennligst inkluder hele
fremdriftsenheten sammen med det elektriske kontrollsys-
temet.
m Vedlikehold
Vedlikehold, reparasjon og renhold, samt feilsjekk skal
bare utføres når enheten er slått av. Bruk på/av bryteren
til å slå av maskinen og koble den deretter fra støpselet.
Alle tilsynsog sikkerhetsinstrukser må umiddelbart mon-
teres etter reparasjon og servicearbeid. Kledningsplaten og
også tykkelsesplaten må holdes fri for harpiks. Du kan få
Pharmol-HEK harpiks fjerningskonsentrat type Nr. 6100
9700 fra din spesialforhandler.
Bruk langtidssmøring ved lagring av høvelsjakten og verk-
tøyspolen. Når den er ny er det vanlig at den går varm,
men dette avtar etter hvert. Rengjør matersylindrene re-
gelmessig.
Etter de første 5 timers bruk bør du olje lageret og sjakten
med hengsel på matersylinderne og juster spolen på tyk-
kelsesplaten. Etter dette bør du olje hver 20.times bruk.
Sjekk kjedespenningen. Hvis det trengs bør du stramme
og olje den. Ved stramming av tykkelsesplatekjeden bør du
gi akt på parallellismen på tykkelsesplaten.
HøVelBlAder
Høvelbladene som arbeider er satt på skråkant og riktig
satt opp, klar til bruk. Kun velslipte og nøyaktig satte hø-
velblader kan garantere trygg bruk.
Vi anbefaler: Ha alltid et reserve skråkantet høvelblad til-
gjengelig i tilfelle du trenger å skifte det ut. Du kan få tak
i et reservehøvelblad fra din spesialforhandler. Type Nr.
6200 4134.
Innmaterenhet Fig. 13.2 – Viktig!
Kunststofftannhjul, kjedehjul, kjede og lagerboltene må
smøres regelmessig hver 40. driftstime.
Høvelblader med skråkant
Sløve høvelblader øker faren for ulykker, og arbeidseffek-
nynorsk 61
